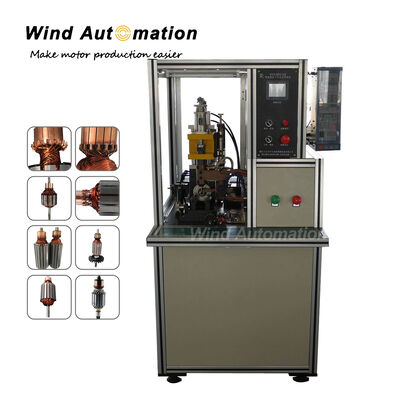

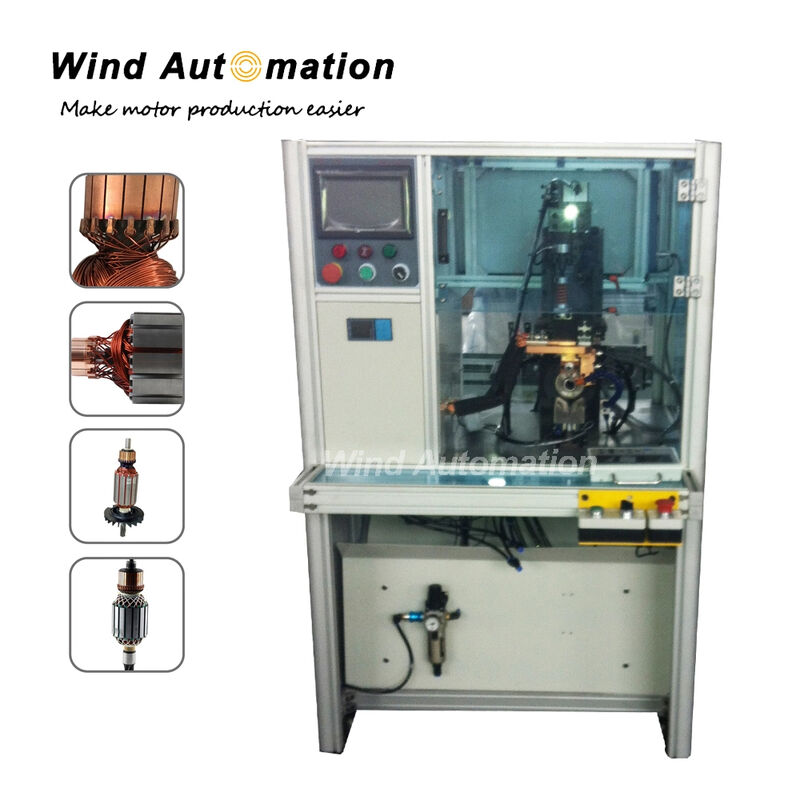

डीसी मोटर आर्मचर कम्यूटेटर फ्यूजर वेल्डिंग फ्यूजिंग सोल्डरिंग हॉट स्टैकिंग मशीन

आर्मेचर कम्यूटेटर फ्यूजिंग हॉट स्टैकिंग के लिए डीसी पावर सप्लाई स्पॉट वेल्डिंग मशीन विंड-डीसी-सीडब्ल्यू003



(1) आवेदन:

हुक कम्यूटेटर, राइजर कम्यूटेटर के साथ पीएमडीसी मोटर आर्मेचर

कम्यूटेटर स्पॉट वेल्डिंग मशीन कंडक्टर हॉट स्टैकिंग पतले या बड़े तार के लिए उच्च आवृत्ति फ्यूजिंग

इन्वर्टर वेल्ड और हॉट स्टैकिंग कम्यूटेटर छोटे बड़े तार पतले और बड़े तार के साथ, कूलिंग वाटर डिवाइस के साथ

(कंडीशनर के रूप में कार्य करता है)

सोल्डर कम्यूटेटर सेगमेंट टैंग और तार को जोड़ता है, फ्यूजिंग मशीन आसन्न स्थित है

कॉपर वायर और टैंग हॉट स्टैकिंग के दौरान विद्युत और यांत्रिक कनेक्शन को बढ़ाने के लिए।

हुक प्रकार के कम्यूटेटर के लिए, प्रत्येक सेगमेंट में एक टैंग होता है, कम्यूटेटर फ्यूजिंग मशीन हॉट फोर्जिंग करती है

आर्मेचर कंडक्टर कॉइल वायर और कम्यूटेटर सेगमेंट और तार के बीच कम से कम कुछ कैविटी को भरना

और इलेक्ट्रोड के साथ टैंग।


(2) लाभ:




(3) फ्यूजिंग सोल्डरिंग मशीन के प्रश्न और उत्तर:
   (उपयुक्त वेल्डिंग फ्यूजिंग हॉट स्टैकिंग मशीन का चयन कैसे करें)
1- क्या प्रत्येक सेगमेंट का करंट और समय समायोज्य है?

--- मुझे लगता है कि आपका प्रश्न प्रत्येक सेगमेंट के लिए समान और स्थिर फ्यूजिंग गुणवत्ता प्राप्त करने के बारे में है,
उच्च आवृत्ति वाली डीसी पावर सप्लाई मशीन का आउटपुट करंट समान और स्थिर होता है, जो समान वेल्डिंग गुणवत्ता सुनिश्चित कर सकता है,

मशीन पैरामीटर सेट स्क्रीन पर, 63 हुक जैसे कई हुक वाले आर्मेचर के लिए वेल्डिंग करंट और समय सेटिंग के 6 सेक्शन हैं,
और 24 हुक कम्यूटेटर के लिए, आप बार नंबर को 1+22+1 = 24 के रूप में सेट करके वेल्डिंग पैरामीटर को 3 चरणों में विभाजित कर सकते हैं या सेटिंग को 1+1+1+2+3+16 = 24 सेट करने के लिए विभाजित कर सकते हैं
हीट अप टाइम इलेक्ट्रोड रॉड और वास्तविक स्थिति के लिए विचार करते हुए,

वास्तविक उत्पादन में, कुछ उपयोगकर्ता केवल सेक्शन1 में बार नंबर को 24 के रूप में सेट करते हैं,

2- इलेक्ट्रोड दूरी कैसे नियंत्रित की जाती है?
--- सुझाई गई दूरी लगभग 1.5mm से 2mm है, कम्यूटेटर ओडी में कुछ अंतर होने की स्थिति में 1mm से अधिक होनी चाहिए
आप प्लग गेज के रूप में 1.5mm मोटाई की वस्तु से जांच कर सकते हैं

3- क्या इस दूरी को मापने और फीडबैक करने के लिए कोई रूलर है?
--- अभी तक रूलर नहीं है, केवल ऑपरेटर अवलोकन,

4- इलेक्ट्रोड द्वारा हुक पर लगाया गया दबाव कैसे समायोजित और नियंत्रित किया जाता है?
--- विभिन्न आकार के प्रेस स्प्रिंग से दबाव समायोजित किया जा सकता है, स्प्रिंग से मोटे नियंत्रण के लिए, ऊपर स्क्रू से हल्के नियंत्रण के लिए
    और नवीनतम प्रकार विंड-टीएमआई-3 में दबाव को नियंत्रित करने के लिए सर्वो मोटर है

5- क्या इस दबाव को नियंत्रित करने के लिए कोई लोड सेल है?
--- अभी तक नहीं
कम्यूटेटर के लिए विंड ऑटोमेशन हाइड्रोलिक और सर्वो प्रेस मशीन,
शाफ्ट प्लेसमेंट में इस तरह का लोड सेल होता है जो दबाव को नियंत्रित और दिखा सकता है
हम इसे बाद में सर्वो डिवाइस प्रेशर के साथ नए फ्यूजिंग मशीन विंड-डीसी-सीडब्ल्यू003 पर लागू कर रहे हैं,
यह स्थानीय उपयोगकर्ताओं के लिए लागू किया जाएगा जिन्हें पहले आवश्यकता थी

6- फ्यूजिंग करंट कैसे नियंत्रित किया जाता है, क्या यह स्थिर रखा जाता है? करंट फीडबैक?
--- फ्यूजिंग स्थिर करंट वोल्टेज द्वारा नियंत्रित होता है


7- फ्यूजिंग चक्र के चरण क्या हैं, इस चक्र का प्रत्येक भाग कैसे समायोजित किया जाता है? (बहुत महत्वपूर्ण)
--- फ्यूजिंग चक्र इलेक्ट्रोड कम्यूटेटर हुक को छूता है, फिर कम्यूटेटर हुक को दबाता है, दबाव बनाए रखता है और छोड़ता है
कृपया संलग्न फोटो पर फ्यूजिंग चक्र का ग्राफिक देखें
यह चक्र चार कारकों से संबंधित है,
इलेक्ट्रोड और कम्यूटेटर हुक संपर्क फेस एरिया, दबाव मान, दबाव समय बनाए रखना, फ्यूजिंग वोल्टेज
आप इन चार कारकों के टीम वर्क से एक सर्वश्रेष्ठ चक्र प्राप्त कर सकते हैं,
विंड-डीसी-सीडब्ल्यू003 का चक्र समय प्रति स्लॉट 0.4 सेकंड प्राप्त कर सकता है, जो अब तक चीन मोटर आर्मेचर फ्यूजिंग मशीनों में सबसे तेज है

उच्च आवृत्ति 15KHz शुद्ध आउटपुट डीसी करंट सुनिश्चित करती है, जबकि कुछ फ्यूजिंग मशीन 2KHz, 4KHz उच्च आवृत्ति नहीं हैं
स्थिर करंट प्रत्येक सेगमेंट को बिना हिचकिचाहट के फ्यूज करना सुनिश्चित कर सकता है, इसलिए डीसी पावर सप्लाई तेज और बिजली बचाती है

8- क्या खराब फ्यूजिंग के लिए कोई चेतावनी संकेत है?
--- हाँ, मशीन में यह फ़ंक्शन है




(4) फ्यूजिंग मशीन पैरामीटर:

तार व्यास: 0.01~1.2mm

आर्मेचर ओडी: 20~100mm

आर्मेचर स्टैक ऊंचाई: 10~100mm

कम्यूटेटर ओडी: 8~70mm

एयर सोर्स: 5~7KG/cm2

वेल्डिंग पावर: 10~30KW

3 फेज एसी 380V 50~60Hz

वजन: लगभग 350KGS

फ्यूजिंग पावर सप्लाई: विंड ऑटोमेशन स्व-विकसित उच्च आवृत्ति 15KHz, 500~5000A

नियंत्रण प्रणाली: जापान मित्सुबिशी पीएलसी

इंडेक्सिंग नियंत्रण: जापान मित्सुबिशी सर्वो पोजिशनिंग सिस्टम 7'' टच स्क्रीन



(5) विशेषता:

1)  कम्यूटेटर स्पॉट वेल्डिंग मशीन कंडक्टर हॉट स्टैकिंग फ्यूजिंग पतले या बड़े तार के लिए उच्च आवृत्ति

     इन्वर्टर वेल्ड और हॉट स्टैकिंग कम्यूटेटर छोटे बड़े तार पतले और बड़े तार के साथ, अलग

     कूलिंग वाटर डिवाइस (कंडीशनर के रूप में कार्य करता है)

2)  वेल्डिंग ऑपरेशन टंगस्टन रॉड एरिया, दबाव, वेल्डिंग समय, वोल्टेज करंट मान से संबंधित है3)  आर्मेचर ओडी, शाफ्ट साइज फिक्स्चर से संबंधित है

     आर्मेचर ओडी सामान्य रेंज 20~60mm

     शाफ्ट 16mm से नीचे शाफ्ट साइज

(6)
अंतर्राष्ट्रीय ग्राहक प्रतिक्रिया: वर्ष 2025 में

XYZ कंपनी के पास शंघाई विंड ऑटोमेशन इक्विपमेंट द्वारा निर्मित एक फ्यूजर मशीन भी है, जैसा कि चित्रित किया गया है।


एबीसी कंपनी मोटर बनाने की प्रक्रिया में फ्यूजिंग मशीन उत्पादन का उपयोग करती है
