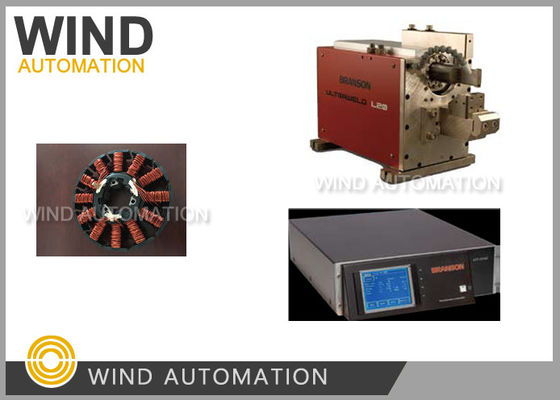

वायर सोल्डरिंग कम्यूटेटर फ्यूजिंग मशीन कार स्टेटर के लिए अल्ट्रासोनिक वेव मेटल वेल्डिंग

कार स्टेटर वायर सोल्डरिंग फ्यूजिंग मशीन के लिए अल्ट्रासोनिक वेव मेटल वेल्डिंग

(1)आवेदन

धातु सामग्री

(2)लाभ

1वेल्डिंग प्रतिरोध सामान्य वेल्डिंग या रिवेट प्रेस विधि का 1/3 है।

2. कोई गर्मी काम के टुकड़े की सतह को चोट

(3)पैरामीटर

(4)विशेषता

उपकरण के तकनीकी मापदंडः

नाममात्र शक्तिः 4 किलोवाट

अनुनाद आवृत्तिः 20KHz + 300Hz

आयाम समायोज्य सीमाः 1um~ अधिकतम आयाम

समायोज्य दबाव सीमाः 5 ~ 70psi

वेल्डिंग समयः 0.5+0.1s

वेल्डिंग चक्रः 1.8+0.3s

रूपरेखा का आकार (इकाईः मिमी): 374 (एल) X262 (डब्ल्यू) X329 (एच)

उपकरण का वजनः 23 किलोग्राम

सिलेंडर स्ट्रोकः 48 मिमी

अल्ट्रासोनिक जनरेटर के मापदंडः

ऑपरेशन इंटरफेसः टच स्क्रीन

शक्तिः 4KW

रूपरेखा का आकार (इकाईः मिमी):564 (एल) X444 (डब्ल्यू) X142 (एच)

वजनः 16 किलो

नामित धाराः 22A

नाममात्र वोल्टेजः 220V (ग्राहक 220V + 10%~7% बिजली आपूर्ति प्रदान करते हैं,

और इस वोल्टेज रेंज में कोई वोल्टेज रेगुलेटर की आवश्यकता नहीं है) ।

अन्य मापदंडः

श्वसन पथ इंटरफेस व्यासः शुष्क और स्वच्छ संपीड़ित हवा 0.6MPa। इंटरफेस का व्यास 8 मिमी है

पावर प्लग विनिर्देशः बड़े तीन सर्कल मानक प्लग

संचार इंटरफेस फॉर्मः RS232/RS485

पीएलसी बट आरेखः

विनिर्देशः दोहरे सींग और सींग का आकार

4 की कनेक्शन लाइन की लंबाई3.6 नियंत्रण बॉक्स और फ्रेम 5M है
