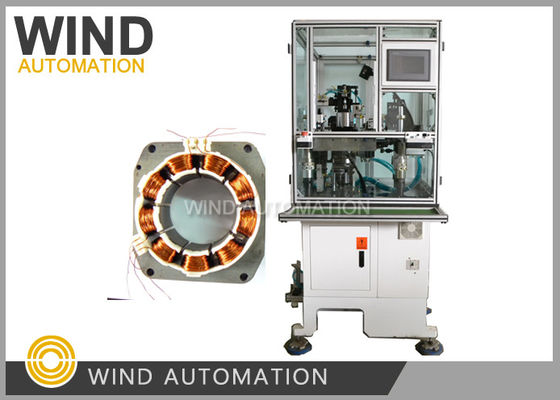

म्यूटी पोल बीएलडीसी मोटर वाइंडिंग मशीन तीन सिर वाइंडर से तेज
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| स्थिति: | नया | प्रमाणपत्र: | सीई |
|---|---|---|---|
| वर्किंग स्टेशन: | सिंगल स्टेशन | घुमावदार गति: | वायर गेज के अनुसार 300RPM से 500RPM |
| स्वचालित प्रकार: | पूरी तरह से स्वचालित | मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार |
| बिक्री के बाद घुमावदार गति: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स | ||
| हाई लाइट: | सुई घुमावदार,मोटर स्टेटर वाइंडिंग मशीन |
||
म्यूटी पोल्स बीएलडीसी मोटर स्टेटर सुई घुमावदार मशीन तीन सिर से तेजवाइंडर WIND-3A-TSM
आवेदनः
सिलाई मशीन के सुई घुमावदार BLDC स्टेटर,एयर कंडीशनिंग कंप्रेसर, रेफ्रिजरेटर
कंप्रेसर,पानी पंप ऑटोमोबाइल अनुप्रयोग,ईंधन पंप मोटर 6 ध्रुव, 9 ध्रुव, 12 ध्रुव या
18 ध्रुव
लाभः
|
तीन सिर घुमाव के रूप में तेजी से
मशीन |
एक ही समय में 3 सुइयों के साथ 3 स्लॉट को हवा दें,
चौड़ा 9पोल BLDC स्टेटर के लिए 3 बार में घुमाव खत्म कर सकते हैं
|
|
घुमावदार रेंज |
प्रत्येक चरण के लिए एक ही घुमाव के तरीके के साथ 3 चरण BLDC मोटर,
विशेष रूप से मोटी तार व्यास के लिए उपयुक्त लगभग 0.8 मिमी (AWG20)
|
|
मोटर एप्लिकेशन |
सिलाई मशीन, एयर कंडीशनिंग कंप्रेसर, रेफ्रिजरेटर
कंप्रेसर,जल पंप, ऑटोमोबाइल अनुप्रयोग, ईंधन पंप
|
विशेषताएं:
ब्रशलेस मोटर स्टेटर वाइंडिंग मशीन WIND-3A-TSMबहु-पोल 3 चरण स्टेटर का उत्पादन करने के लिए डिज़ाइन किया गया है
इसका घुमावदार पट्टा चौकोर है,यह तारों को एक ही समय में और स्वचालित रूप से घुमाता और संरेखित करता है।
स्लॉट सुई घुमाव, अनुक्रम, अनुक्रमण, स्थान पुल तार, कट तार पूरी तरह से स्वचालित हैं।
पैरामीटरः
तार का व्यास:0.08~1.2 मिमी (AWG17~AWG39)
स्टेटर आईडी:15~65 मिमी
कोर की लंबाईः7-110 मिमी
मोड़ संख्या 0-99999
ऑपरेशन विकल्पः स्टेपिंग/ऑटो
स्टेटर ध्रुवः 6 ध्रुव, 9 ध्रुव, 12 ध्रुव, 18 ध्रुव (अनुकूलित)
हवा का दबाव:5~7 किलोग्राम/वर्ग सेंटीमीटर
शक्ति:2KW, AC220V 50/60Hz
वजनः लगभग 450 किलोग्राम
आयामः 1600 ((L) x1100 ((W) x1400 ((H) मिमी
प्रश्न और उत्तर:
1हमारे स्टेटर के लिए किस प्रकार की स्टेटर सुई की घुमाव को हम संलग्न चित्र में चुनेंगे?
घुमावदार मशीन WIND-3A-TSM घुमावदार arraying अनुक्रमणिका सर्वो डिवाइस के साथ
और कोण स्विंग कैम डिवाइस ड्राइंग में metioned अपने स्टेटर घुमावदार के लिए बहुत उपयुक्त है,
यह बड़े और छोटे तार, उठाने या प्रकाश BLDC मोटर कंप्रेसर स्टेटर घुमावदार में बहुत स्थिर है.
2.क्या आप हमारे डिजाइन की घुमावदार अवधि का भी अनुमान लगा सकते हैं,हम कितने स्टेटर का उत्पादन कर सकते हैं
एक मेंघंटे?
अपने घुमाव डेटा के अनुसार, मोड़ की संख्या 27, तार व्यास 0.8 मिमी,
घुमाव गति हम सुझाव है 300RPM है, और यह 1pc घाव स्टेटर पाने के लिए लगभग 1 मिनट लगते हैं,
एक घंटे में आप 60pcs से अधिक प्राप्त कर सकते हैं
3मशीन के निशान के लिए हमें क्या सामग्री सूची प्रदान करनी चाहिए?
नीचे दिए गए नमूने मशीन निर्माण और चालू करने के लिए आवश्यक हैंः
1. स्टेटर स्टैक 5pcs बिना घुमाव के
2घाव स्टेटर 1 पीसी
3. तांबे के तार 1 रोल 15pcs स्टेटर घुमावदार के लिए पर्याप्त है
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
बीएलडीसी मोटर का व्यापक रूप से रोजमर्रा के उपकरणों, ऑटोमोटिव उद्योग, एयरोस्पेस, उपभोक्ता में उपयोग किया जाता है
इलेक्ट्रॉनिक्स, चिकित्सा इलेक्ट्रॉनिक्स, औद्योगिक स्वचालन और अन्य उपकरण और उपकरण।
अर्थ है, BLDC एक यांत्रिक के साथ एक कम्यूटेटर ब्रश का उपयोग किए बिना सीधे इलेक्ट्रॉनिक कम्यूटेटर का उपयोग करता है
संरचना।
बीएलडीसी में ब्रश किए गए मोटर्स पर कई फायदे हैं, जैसेः
1. बेहतर टोक़ गति विशेषताओं प्राप्त कर सकते हैं
2उच्च गति गतिशील प्रतिक्रिया
3उच्च दक्षता
4दीर्घायु
5. कम शोर
6उच्च गति.
इसके अतिरिक्त, बीएलडीसी का बेहतर टॉर्क और फॉर्म फैक्टर इसे उन अनुप्रयोगों के लिए अधिक उपयुक्त बनाता है जहां मोटर
स्वयं वजन और आकार की आवश्यकता है।
