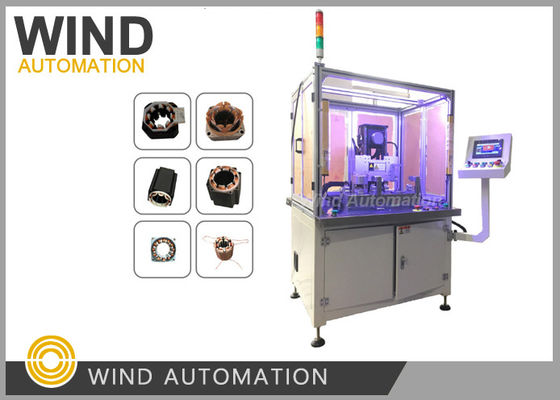

बीएलडीसी मोटर स्टेटर नीडल वाइंडिंग मशीन 60RPM पैरेलल वायर्स से 600RPM थिन वायर


यह नीडल वाइंडिंग इनस्लॉट स्टेटर और आउट्रनर स्टेटर दोनों को वाइंड कर सकती है,

चार एक्सिस के साथयास्कावा सर्वो मोटर , वाइंडर मूवमेंट में लचीला है,

एक्शन वाइंडिंग, क्रॉसिंग, रैप और स्लॉटिंग, कटिंग स्वचालित रूप से किए जाते हैंनीडल वाइंडिंग स्पीड वायर साइज, स्टेटर साइज और स्टैक हाइट से संबंधित है,


मैक्स. 500RPM जब वायर 0.1मिमी हो, स्टेटर छोटा हो और स्टैक हाइट छोटी हो,

मिन 60RPM जब वायर बड़ा हो, स्टेटर साइज और स्टैक हाइट बड़ी हो,

वाइंडिंग मशीन



लाभ 1. नोजल को ऊपर और नीचे ले जाकर और स्टेटर कोर को घुमाकर, इसे किसी भी ट्रैक में वाइंड किया जा सकता है।

   इसलिए, कंप्यूटर वाइंडिंग प्रक्रिया को बदलकर,

   वाइंडिंग को विभिन्न कोर स्टैक हाइट और विभिन्न स्लॉट नंबर वाले स्टेटर के लिए समायोजित किया जा सकता है।

2.  किसी भी ऑपरेशन की असामान्यता और फॉल्ट स्टेटस को ह्यूमन-मशीन डायलॉग मोड में ऑपरेट और मेंटेन करने के लिए प्रॉम्प्ट किया जाता है।

   .
3. स्टिचिंग फीट की संख्या को थ्रेड द्वारा मनमाने ढंग से सेट किया जा सकता है, और निर्दिष्ट 360 डिग्री पोजीशन पर
  रोका जा सकता है, जिससे थ्रेडिंग सरल, सुविधाजनक हो जाती है और समग्र उत्पादन समय कम हो जाता है

4. वाइंडिंग करते समय, प्रत्येक लेयर में कॉइल की संख्या को विभिन्न स्टेटर प्रकारों के वाइंडिंग एरेइंग मोड को प्राप्त करने के लिए लचीले ढंग से बदला जा सकता है।

     .
5. उत्पाद प्रोग्रामिंग सरल और सुविधाजनक है, जिसमें अद्वितीय समर्पित सॉफ्टवेयर है,

    असीमित अपलोड और डाउनलोड स्टोरेज। सरल प्रशिक्षण के साथ मास्टर करना आसान है।
6. चूंकि इन-लाइन स्लॉटिंग एक्शन हाई-परफॉरमेंस कंट्रोल सिस्टम और
     यास्कावा सर्वो मोटर द्वारा किया जाता है, इन-लाइन इनेमल वायर की पोजीशन की स्थिरता
     सुनिश्चित की जाती है और समय कम हो जाता है।
7.  प्रत्येक यूनिट को मानकीकृत किया गया है, बदलना और अलग करना आसान है।
8. सभी टूलिंग को 1 मिनट के भीतर बदलना बहुत आसान है सिवाय

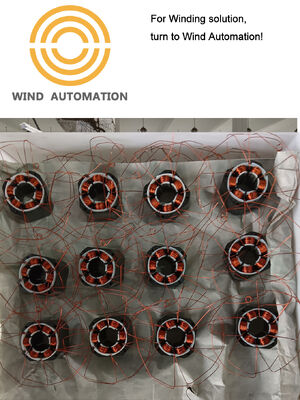

मशीन निर्माण और कमीशनिंग के लिए नीचे दिए गए नमूने आवश्यक हैं:



जब एक

नीडल वाइंडिंग मशीन चुनते हैं, तो सबसे महत्वपूर्ण बात आमतौर पर होती है:क्या यह लगातार स्थिर, क्षति-मुक्त, उच्च स्लॉट-फिल वाइंडिंग का उत्पादन कर सकती है।

क्योंकि नीडल वाइंडिंग मुख्य रूप से इसके लिए उपयोग की जाती है:

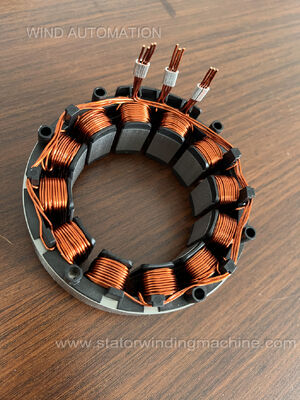

बीएलडीसी स्टेटर

• ईवी मोटर्स
• ड्रोन मोटर्स
• ह्यूमनॉइड रोबोट मोटर्स
• एप्लायंस मोटर्स
• जहां वाइंडिंग की गुणवत्ता सीधे प्रभावित करती है:

दक्षता

• टॉर्क
• गर्मी उत्पादन
• विश्वसनीयता
• मुख्य कारक हैं:

1. वाइंडिंग सटीकता (सबसे महत्वपूर्ण)

नीडल वाइंडिंग के लिए अत्यंत सटीक वायर पोजिशनिंग की आवश्यकता होती है।

महत्वपूर्ण बिंदु:

टर्न काउंट सटीकता

• लेयर कंसिस्टेंसी
• रिपीटेबल नीडल मोशन
• दांतों के बीच सटीक इंडेक्सिंग
• खराब सटीकता का कारण बनती है:

असमान बैक ईएमएफ

• असंतुलन
• कंपन
• कम दक्षता
• देखें:

सर्वो-नियंत्रित एक्सिस

• उच्च रिपीटबिलिटी
• प्रेसिजन इंटरपोलेशन कंट्रोल
• 2. वायर प्रोटेक्शन

बहुत महत्वपूर्ण।

नीडल वाइंडिंग के दौरान, वायर अनुभव करता है:

बेंडिंग

• तनाव
• घर्षण
• त्वरण
• यदि मशीन इनेमल को नुकसान पहुंचाती है:

शॉर्ट सर्किट होते हैं

• इंसुलेशन विश्वसनीयता गिरती है
• महत्वपूर्ण विशेषताएं:

चिकनी नीडल सतह

• सिरेमिक गाइड
• अनुकूलित नीडल पाथ
• स्थिर टेंशन कंट्रोल
• विशेष रूप से महत्वपूर्ण है:

फाइन वायर

• हाई-स्पीड वाइंडिंग
• हेयरपिन-डेंस स्टेटर
• 3. स्लॉट फिल क्षमता

नीडल वाइंडिंग का एक प्रमुख लाभ है:

उच्च स्लॉट फिल फैक्टर

बेहतर स्लॉट फिल का मतलब है:

अधिक कॉपर

• उच्च टॉर्क डेंसिटी
• कम कॉपर लॉस
• मशीन चयन पर विचार करना चाहिए:

सबसे छोटा स्लॉट ओपनिंग

• टूथ ज्योमेट्री
• प्राप्त करने योग्य कॉपर फिल रेशियो
• कुछ मोटर्स वाइंड करना असंभव हो जाती हैं यदि:

नीडल साइज बहुत बड़ा हो

• 4. नीडल डिजाइन

नीडल स्वयं अत्यंत महत्वपूर्ण है।

नीडल आयाम प्रभावित करते हैं:

सुलभ स्लॉट साइज

• वाइंडिंग स्पीड
• वायर स्ट्रेस
• मुख्य पैरामीटर:

नीडल बाहरी व्यास

• आंतरिक व्यास
• वक्रता
• सामग्री की कठोरता
• छोटी नीडल:

बेहतर एक्सेस

• कम उत्पादकता
• बड़ी नीडल:

तेज वाइंडिंग

• खराब एक्सेसिबिलिटी
• 5. एक्सिस की संख्या

आधुनिक नीडल वाइंडर अक्सर उपयोग करते हैं:

3-एक्सिस

• 5-एक्सिस
• 6-एक्सिस
• मल्टी-सर्वो सिस्टम
• अधिक एक्सिस अनुमति देते हैं:

जटिल वाइंडिंग पाथ

• कठिन स्टेटर ज्योमेट्री
• उच्च लचीलापन
• विशेष रूप से महत्वपूर्ण है:

सेगमेंटेड स्टेटर

• 6. टेंशन कंट्रोल

अत्यंत महत्वपूर्ण।

खराब टेंशन का कारण बनता है:

ढीली वाइंडिंग

• वायर ओवरलैप
• असंगत प्रतिरोध
• इनेमल क्षति
• सर्वश्रेष्ठ सिस्टम उपयोग करते हैं:

इलेक्ट्रॉनिक टेंशनर

• क्लोज्ड-लूप टेंशन फीडबैक
• 7. उत्पादन गति

बड़े पैमाने पर उत्पादन के लिए महत्वपूर्ण।

नीडल वाइंडिंग स्पीड निर्भर करती है:

नीडल त्वरण

• इंडेक्सिंग स्पीड
• वायर फीडिंग सिस्टम
• कंट्रोल एल्गोरिथम
• लेकिन:

अत्यधिक गति गुणवत्ता कम कर सकती है।

अच्छे निर्माता अनुकूलित करते हैं:

मोशन ट्रेजेक्टरी

• एक्सेलरेशन कर्व
• वाइब्रेशन सप्रेशन
• 8. स्टेटर कम्पैटिबिलिटी

मशीन से मेल खाना चाहिए:

स्लॉट नंबर

• स्टेटर ओडी/आईडी
• स्टैक लेंथ
• स्लॉट ओपनिंग
• टूथ शेप
• विशेष रूप से महत्वपूर्ण है:

सेगमेंटेड स्टेटर

• आंतरिक स्टेटर वाइंडिंग
• आउट्रनर मोटर्स
• 9. ऑटोमेशन क्षमता

आधुनिक सिस्टम में शामिल हो सकते हैं:

ऑटो लोडिंग

• वायर कटिंग
• टर्मिनल हैंडलिंग
• वेल्डिंग
• विजन इंस्पेक्शन
• ऑटोमेटिक पैरामीटर स्विचिंग
• महत्वपूर्ण है:

श्रम कम करना

• कंसिस्टेंसी
• 10. कठिन मोटर्स को वाइंड करने की क्षमता

उन्नत मोटर्स में बहुत महत्वपूर्ण।

उदाहरण:

ड्रोन मोटर्स

• ह्यूमनॉइड रोबोट मोटर्स
• एक्सियल फ्लक्स मोटर्स
• हेयरपिन विकल्प
• हाई-पोल आउट्रनर
• कुछ मशीनें संभाल नहीं सकतीं:

• संकीर्ण स्लॉट

• गहरे स्लॉट
• उच्च टूथ काउंट
• 11. मोशन स्टेबिलिटी

• ---

  तेज गति पर:

  कंपन महत्वपूर्ण हो जाता है

• खराब मशीन कठोरता का कारण बनती है:

• वायर जंपिंग

• असंगत लेयरिंग
• नीडल कोलिजन
• एक कठोर मशीन फ्रेम बहुत मायने रखता है।

• 12. सॉफ्टवेयर और प्रोग्रामिंग

  ---

  आधुनिक वाइंडिंग मशीनें सॉफ्टवेयर पर बहुत अधिक निर्भर करती हैं।

  अच्छा सॉफ्टवेयर अनुमति देता है:

  ट्रेजेक्टरी ऑप्टिमाइजेशन

• रेसिपी स्टोरेज
• सिमुलेशन
• क्विक चेंजओवर
• खराब सॉफ्टवेयर का कारण बनता है:

• कठिन डीबगिंग

• लंबा सेटअप समय
• 13. रखरखाव और विश्वसनीयता

• ---

  फैक्ट्री अपटाइम के लिए महत्वपूर्ण।

  जांचें:

  सर्वो ब्रांड

• पीएलसी सिस्टम
• स्पेयर पार्ट्स
• रखरखाव एक्सेस
• लुब्रिकेशन डिजाइन
• 14. प्रोसेस इंटीग्रेशन

• ---

  नीडल वाइंडिंग अक्सर इससे जुड़ती है:

  इंसुलेशन इंसर्शन

• एपॉक्सी डिस्पेंसिंग
• टेस्टिंग
• मैग्नेट इंसर्शन
• बैलेंसिंग
• एकीकृत उत्पादन लाइनें कंसिस्टेंसी में सुधार करती हैं।

• 15. विभिन्न उद्योगों के लिए सबसे महत्वपूर्ण

  ---

  उद्योग

  सबसे महत्वपूर्ण कारक	ड्रोन मोटर
  गति + कम वायर डैमेज	ईवी मोटर
  स्लॉट फिल + ऑटोमेशन	ह्यूमनॉइड रोबोट
  सटीकता + टॉर्क डेंसिटी	एप्लायंस मोटर
  लागत + स्थिरता	मेडिकल मोटर
  कंसिस्टेंसी + क्लीनलीनेस
