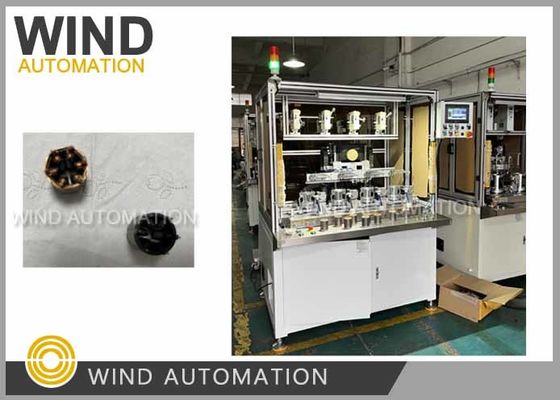

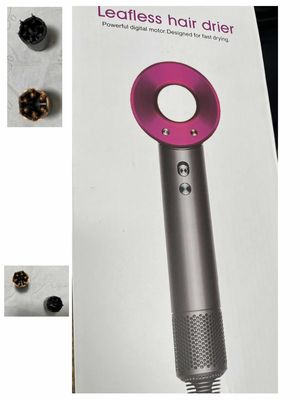

पत्ते रहित हेयर ड्रायर मोटर स्टेटर फास्ट ड्राईंग शक्तिशाली डिजिटल एयर ब्लोअर
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| स्थिति: | नया | एक्सिस: | 4 अक्ष |
|---|---|---|---|
| वर्किंग स्टेशन: | एक स्टेशन/दोहरा स्टेशन | घुमावदार गति: | तार गेज, स्टेटर आकार के अनुसार अधिकतम 400 आरपीएम |
| स्वचालित प्रकार: | पूरी तरह से स्वचालित | मशीन रंग मोटर घुमावदार: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार |
| मोटर वाइंडिंग: | लेपित स्टेटर स्टैक या प्लास्टिक कैप के लिए दांत घुमावदार | बिक्री के बाद: | विदेशों में मशीनों की सेवा के लिए उपलब्ध इंजीनियर |
पत्ते रहित हेयर ड्रायर मोटर स्टेटर फास्ट ड्राईंग शक्तिशाली डिजिटल एयर ब्लोअरWIND-BLDC
स्टेटर दांत घुमावदार मशीन आवेदनः
36 स्लॉट स्टेटर जैसे इनस्लॉट स्टेटर के लिए दांतों पर कॉइल्स बनाना,
स्टेटर वाइंडिंग मशीनपैरामीटरः
| मॉडल | WIND-BLDC-2,4 |
| घुमावदार ढेर | इनलॉट स्टेटर |
| स्टेशन | एकल स्टेशन |
| तार का व्यास | 0.1-1.2 मिमी (स्टेटर स्लॉट भरने की दर और स्लॉट चौड़ाई के अनुसार) |
| स्टेटर का आकार | बाहरी व्यासः अधिकतम 230 मिमी (9.055'') अंदर का व्यासःMin.10mm (0.394'') स्टैक वजनः अधिकतम 10 किलोग्राम (पाउंड) ढेर की लंबाईःअधिकतम 100 मिमी (3.94 ¢) |
| कार्यक्रम सेटिंग |

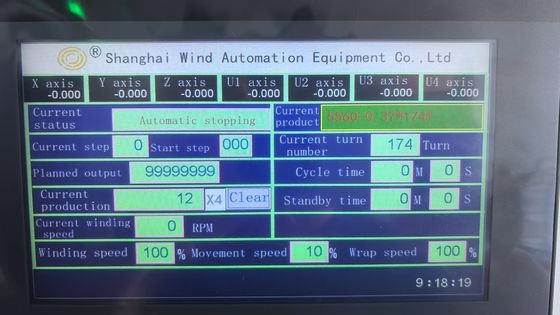

अधिकतम चरण 200 चरण है। सिस्टम प्रोग्राम 10 सेट स्टोर करता है, जो कंप्यूटर द्वारा अपलोड किए जाने वाले भंडारण से बड़ा है और असीमित भंडारण के साथ डाउनलोड किया जा सकता है।
|
| घुमाव की गति | अधिकतम.400rpm ((वायर के आकार, स्टैक की लंबाई और स्टेटर के आकार के अनुसार) |
| धुरी | 4 अक्ष |
| कुल शक्ति | 8 किलोवाट |
| इनपुट | AC380V ±10%3 चरण 50/60Hz |
| वायु स्रोत | 0.4~0.7Mpa |
| मशीन का आकार | लगभग 1000 ((W) × 800 ((D) × 1800 ((H) मिमी |
प्रश्न और उत्तर:
1. नीचे ब्रशलेस मोटर्स का घुमाव चक्र समय क्या है?
स्टेटर का बाहरी व्यास 230 मिमी है।
आंतरिक व्यास 167.2 मिमी है।
स्टेटर की लंबाई 10 मिमी से 100 मिमी तक है, लेकिन अब हमारे पास 10 मिमी की लंबाई के स्टैक के ऑर्डर हैं।
प्रत्येक दांत पर 40 मोड़ होते हैं जिनमें समानांतर में 0.4 मिमी व्यास के 4 तार होते हैं।
चक्र का समय: Fया ऊपर उल्लेख प्रत्येक स्टेटर घुमावदार यह 10 मिनट प्रति टुकड़ा लागत
2. क्या हमें आपकी मशीन का उपयोग करने के लिए स्लॉट के इलेक्ट्रोस्टैटिक कोटिंग का उपयोग करने की आवश्यकता है?
मशीन अपने सबसे बड़े स्टेटर लंबाई के अनुसार डिजाइन किया गया है, इस तरह के एक बड़े स्टेटर के लिए, यह बहुत भारी होना चाहिए
कम से कम 5KGS, तो घुमाव के दौरान, हम घुमाव चिकनी और प्रभावित नहीं होने के लिए एक reducer जोड़ने की जरूरत है,
प्रत्येक दांत पर 40 मोड़ होते हैं जिनमें समानांतर में 0.4 मिमी व्यास के 4 तार होते हैं।
आपके तार और मोड़ स्लॉट क्षेत्र के लिए बहुत अधिक है,
ऊपर की परत तार नीचे की परत तार दबाएगा,
ऊपर की परत तार गिर जाएगा,
पवन स्वचालन सुझावः
1. हम इन्सुलेशन टोपी का सुझाव है और हम टोपी डिजाइन कर सकते हैं
यदि घुमावदार प्रदर्शन से पता चलता है कि इन्सुलेशन टोपी आवश्यक है
आप संदर्भित कर सकते हैं36 स्लॉट इलेक्ट्रोस्टैटिक कोटिंग स्टेटर वाइंडिंग मशीनवीडियो,
यह आपकी तरह ही घुमावदार है लेकिन इसमें बहुत कम मोड़ हैं (30 मोड़ से कम)
2. यदि आप प्लास्टिक टोपी बनाने के लिए उपकरण निवेश नहीं करना चाहते हैं और
सामग्री को 155 डिग्री सेल्सियस तक प्रतिरोधी होना चाहिए
आप 0.7mm के बजाय 0.8mm एकल तार का उपयोग कर सकते हैं
0.56 मिमी व्यास के 2 तारों या 0.4 मिमी व्यास के 4 तारों का उपयोग करके
नीचे दिए गए नमूने और चित्र मशीन के निर्माण और चालू करने के लिए आवश्यक हैंः
1.स्लॉट भरने की दर की जाँच के लिए स्टेटर लेमिनेशन का सीएडी ड्राइंग
2घुमावदार आरेख
3. तांबे के तार 1 रोल 2pcs स्टेटर घुमावदार के लिए पर्याप्त है
4. क्या स्टेटर की स्थिति स्लॉटिंग जगह है
मुख्य भाग
| नहीं. | नाम | ब्रांड | टिप्पणी |
| 1 | पीएलसी | यास्कावा | |
| 2 | सर्वो मोटर | यास्कावा | |
| 3 | टच स्क्रीन | वाइनव्यू | |
| 4 | सेंसर | OMRON | |
| 5 | विद्युत इकाइयां | श्नाइडर | |
| 6 | न्युमेटिक इकाइयां | सिंचन | |
| 7 | गेंद असर | एनएसके | |
| 8 | स्क्रू गाइड | HIWIN | |
| 9 | टाइमिंग बेल्ट | द्वार | |
| 10 | विद्युत आपूर्ति | मतलब अच्छा | |
| 11 | टेन्शनर | ETA-1000/L-R | |
| 12 | कम करनेवाला | Nidec-SHIMPO | स्टैटर को बढ़ाने के लिए मोटर रिड्यूसर की आवश्यकता होती है |
वीडियो स्टेटर घुमावदार मशीन देखने के लिए नीचे चित्र पर क्लिक करें
