उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
सामग्री काटना: | कार्बन स्टील / स्टेनलेस स्टील | नाम: | लेजर काटने की मशीन |
---|---|---|---|
अधिकतम लेज़र शक्ति: | 500W,750W,1000W,2000W | लेजर तरंग दैर्ध्य: | 1080 एनएम |
मशीन पैकेज: | 4300mm*2150mm*1700mm को 20'GP में रखा जा सकता है | बिक्री के बाद: | दो साल की लेजर गारंटी |
हाई लाइट: | ब्रशलेस मोटर वाइंडिंग,मोटर वाइंडिंग मशीन |

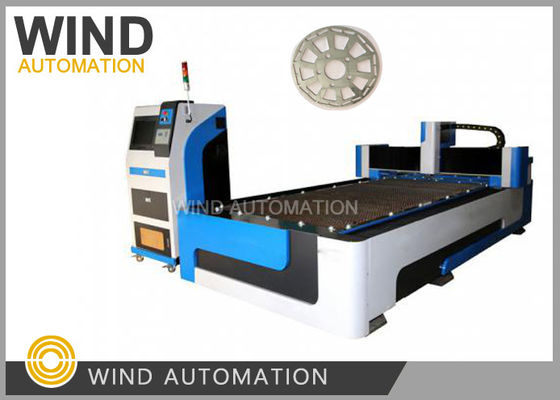

इलइलेक्ट्रिक मोटर प्रोटोटाइप फाइबर लेजर कटिंग मशीन स्टैकिंग से पहले
नए डिजाइन के विद्युत मोटर के लिए, निर्माताओं को हमेशा प्रदर्शन का परीक्षण करने के लिए कई टुकड़े प्रोटोटाइप का उत्पादन करने और परीक्षण रन लेने के लिए मोटर समारोह पैरामीटर की जांच करने की आवश्यकता होती है।
इस स्थिति में, उद्योग सीएनसी लेजर स्टेटर चादरों के काटने के लिए किसी भी आकार के साथ प्रोटोटाइप का उत्पादन करने के लिए बहुत उपयुक्त है!तो यह निवेश में ज्यादा की आवश्यकता नहीं है मोटर प्रोटोटाइप के लिए एक लेजर काटने की मशीन.
अंतरराष्ट्रीय उन्नत प्रौद्योगिकी के साथ 500W शक्ति फाइबर लेजर को अपनाने, परिशुद्धता सीएनसी फाइबर लेजर काटने की मशीन लेजर काटने को एकीकृत करने वाला एक उच्च तकनीक वाला उत्पाद है,परिशुद्धता मशीनरी और संख्यात्मक नियंत्रण प्रौद्योगिकीयह मुख्य रूप से धातु सामग्री जैसे कार्बन स्टील प्लेट, स्टेनलेस स्टील प्लेट, एल्यूमीनियम मिश्र धातुओं के काटने और बनाने के लिए उपयोग किया जाता है।
उच्च गति, उच्च परिशुद्धता, उच्च दक्षता और उच्च प्रदर्शन की विशेषता है। यह धातु सामग्री प्रसंस्करण उद्योग के लिए पसंदीदा काटने की मशीन है।
सी द्वारा संचालित सामग्रीमशीन:
विशेष रूप से विभिन्न प्रकार के मध्यम और पतले धातु प्लेटों को काटने के लिए उपयोग किया जाता है, उच्च गुणवत्ता वाले काटने 0.5 ~ 10 मिमी कार्बन स्टील प्लेट, 0.5 ~ 4 मिमी स्टेनलेस स्टील प्लेट, काटने एल्यूमीनियम मिश्र धातु प्लेट, जस्ती प्लेट,इलेक्ट्रोलाइटिक प्लेटसिलिकॉन स्टील, टाइटेनियम मिश्र धातु, जस्ती शीट, धातु सामग्री आदि।
लेजर कटिंग मशीन के फायदे
1. कम लागत, कम बिजली की खपत, विभिन्न धातु शीट काटने के लिए हवा उड़ा सकते हैं,
उत्पादन लागत लगभग 2.2USD~3.7USD/घंटा
2. उच्च काटने की गति और दक्षता, 30 मीटर/मिनट काट सकते हैं
3. अच्छी गुणवत्ता, छोटे विकृति, सपाट उपस्थिति और सुंदर उपस्थिति संभाला
4सर्वो मोटर और गाइडिंग ट्रांसमिशन तंत्र उच्च काटने की सटीकता सुनिश्चित करते हैं
5. पेशेवर सॉफ्टवेयर के साथ, आप तुरंत ग्राफिक्स या ग्रंथों के सभी प्रकार डिजाइन कर सकते हैं
प्रसंस्करण, लचीला प्रसंस्करण, सरल और सुविधाजनक संचालन।
6उच्च स्थिरता, दुनिया के शीर्ष आयातित फाइबर लेजर का उपयोग, स्थिर प्रदर्शन,
100,000 घंटे तक के महत्वपूर्ण घटक जीवन, लेजर रखरखाव मुक्त।
7बहुत कम रखरखाव लागत, कोई लेजर काम गैस, फाइबर संचरण,
प्रतिबिंबित लेंस की आवश्यकता नहीं है, रखरखाव की बहुत लागत बचा सकते हैं।
8. उत्पाद का संचालन और रखरखाव आसान है, और ऑप्टिकल फाइबर प्रसारित किया जाता है
ऑप्टिकल पथ को समायोजित किए बिना।
तकनीकी डेटा
तकनीकी मद | तकनीकी डेटा |
लेजर तरंग दैर्ध्य | 1080nm |
अधिकतम लेजर शक्ति | 500W |
पल्स आवृत्ति | 1~500 हर्ट्ज लगातार समायोज्य |
लक्षित स्थिति | लाल प्रकाश संकेत देता है |
कार्य तालिका | 3000 मिमी*1500 मिमी |
एक्स/वाई अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | ±0.05 मिमी |
समर्थन ग्राफिक प्रारूप | डीएक्सएफ, आदि. (ऑटो सीएडी, कोरलड्रा सॉफ्टवेयर) |
पूरी मशीन की बिजली की खपत | ≤8KW |
विद्युत आपूर्ति | 3 चरण 380V,50Hz,60A |
आयाम ((L×W×H) | 5000 मिमी × 2350 मिमी × 1800 मिमी |
वजन | 2800 किलो |
काटने का डेटा
500W काटना डेटा | |||||
सामग्री | मोटाई | गति ((m/min) | दबाव (MPA) | गैस | काटने की ऊंचाई |
स्टेनलेस स्टील | 0.5 | >18 | 1 | N2 | 0.6 |
1 | 8.4~12 | >1.1 | N2 | 0.6 | |
2 | 1.8~2.4 | >1.8 | N2 | 0.6 | |
3 | 0.84 ~ 12 | >2.0 | N3 | 0.6 | |
कार्बन स्टील | 1 | 8.4~12 | 1 | ऑक्सीजन | 1 |
2 | तीन से चार।2 | 0.6~0.8 | ऑक्सीजन | 1 | |
3 | 1.5~21 | 0.25 ~ 0.4 | ऑक्सीजन | 1 | |
4 | 1.2~1.5 | 0.15 ~ 0.2 | ऑक्सीजन | 1 | |
5 | 0.9~1.2 | 0.15 ~ 0.2 | ऑक्सीजन | 1 | |
6 | 0.72 ~ 0.96 | 0.1~0.2 | ऑक्सीजन | 1 |
काटने की मशीन मुख्य भाग ब्रांड
नहीं | नाम | विनिर्देश | मात्रा | ब्रांड |
1 | लेजर | 500W लेजर | 1pc | रुइके |
2 | काटने का सिर | फाइबर लेजर काटने का सिर | 1pc |
स्विस रेटूल
|
3 |
मशीन का शरीर |
उच्च शक्ति वाले पोर्च स्टील संरचना (सटीक गार्डन फ्रिलिंग मशीन प्रसंस्करण) |
1pc |
स्वयं विकसित |
4 | मशीन बीम | 1pc | स्वयं विकसित अंतरिक्ष एल्यूमीनियम | |
5 | स्टेनलेस स्टील कवच ढाल | 1pc | स्वयं विकसित | |
6 | विद्युत भाग | 1pc | श्नाइडर | |
7 | सटीक हेलिकल रैक (एक्स-अक्ष, वाई-अक्ष) | 2pcs | ताइवान YYC | |
8 | रैखिक गाइड (एक्स-अक्ष*2, वाई-अक्ष*2, जेड-अक्ष*2) | 3pcs | ताइवान HIWIN | |
9 | सर्वो मोटर (वाई अक्ष * 2, एक्स अक्ष, जेड अक्ष) | 4pcs | यास्कावा | |
10 | परिशुद्धता reducer (Y अक्ष * 2, X अक्ष) | 3pcs | शिमपो | |
11 | आनुपातिक वाल्व | 1pc | एसएमसी | |
12 | परिशुद्धता शीतलक | 1pc | लिंगके | |
13 | सामग्री संग्रह | 1pc | स्वयं विकसित | |
14 | गैस सर्किट | 1pc | उच्च दबाव दोहरी गैस पथ | |
15 | हाई स्पीड टोललाइन | 3pcs | यानशान | |
16 | औद्योगिक नियंत्रण चेसिस | 1pc | ताइवान औद्योगिक नियंत्रण | |
17 | Z-अक्ष सटीक उठाने स्लाइड | 1pc | स्वयं विकसित | |
18 | स्वचालित स्नेहन तेल पंप | 1pc | ताइवान डोंगटाई | |
19 | धूम्रपान धूल ब्लोअर | 1pc | झियू | |
20 | कैबिनेट एयर कंडीशनर | 1pc | स्वयं विकसित | |
21 | विनियमित विद्युत आपूर्ति | 1pc | लीलांग | |
23 |
सीएनसी प्रणाली |
सीएनसी प्रणाली | 1pc |
फसकट |
24 | काटने का सॉफ्टवेयर | 1pc | ||
25 | कैपेसिटेंस इंडक्टेंस ऊंचाई समायोजक | 1pc | ||
26 | वायरलेस हैंडहेल्ड कंट्रोलर | 1pc |
