उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
स्टेटर प्रकार: | बीएलडीसी स्टेटर 6पोल, 9पोल, 12पोल | स्टैटर प्रमाणपत्र का घुमावदार तरीका: | 3 चरण मोटर U V W समान घुमावदार दिशा में |
---|---|---|---|
वर्किंग स्टेशन: | एकल स्टेशन तीन सुइयां | स्वचालन प्रकार: | पूरी तरह से स्वचालित |
मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
हाई लाइट: | ब्रशलेस मोटर वाइंडिंग,मोटर वाइंडिंग मशीन |

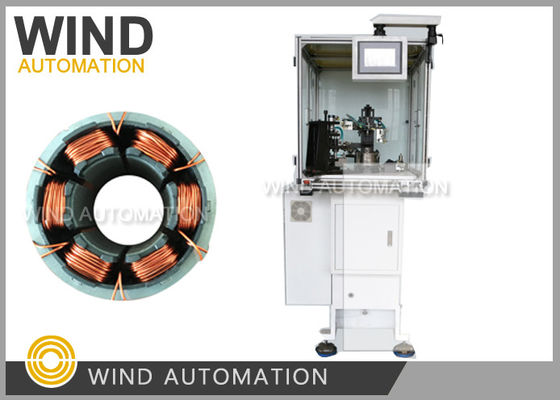

1 मिनट/पीसी चीन स्वचालित बीएलडीसी मोटर स्टेटर वाइंडिंग मशीन आंतरिक वाइंडर WIND-2C-TSM
स्टेटर वाइंडिंग मशीन आवेदनः
एयर कंडीशनिंग कंप्रेसर, रेफ्रिजरेटर कंप्रेसर जो एक ही समय में 3 सुइयों से घुमाया जा सकता है।
6पोल, 9पोल, 12पोल या 18पोलतीन चरण ब्रशलेस मोटर स्टेटर 3 चरण एबीसी घुमाव एक ही तरह से।
स्टेटर वाइंडिंग मशीन के फायदे:
यांत्रिक आंदोलन
नीचे चित्र के रूप में नोजल
दिखाया |
कैम डिवाइस द्वारा संचालित नोजल जो घुमावदार घुमावदार और फिर स्थानांतरित
तारउच्च स्लॉट भरने को प्राप्त करने के लिए सरणी करने के लिए व्यास दूरी
दर, स्टैटर घुमाव के दौरान स्थिर है जो नोजल को नहीं मारता है।
|
तार गेज |
व्यापक तांबे के तार अनुकूलन सीमा से0.08~1.2 मिमी (AWG17~AWG39)
विशेष रूप से 0.8mm के आसपास मोटी तार व्यास को घुमावदार करने के लिए उपयुक्त(AWG20)
|
एक स्टेशन |
एक ही समय में घुमावदार तीन नोजल एक तीन स्टेशन स्टेटर घुमावदार के रूप में कार्य
और परएक ही समय स्टेशन स्टेटर वाइंडर सिंक्रनाइज़ेशन नहीं है
मुद्दाऔर प्राप्त करनाएक स्मार्ट मशीन जो ज्यादा जगह नहीं लेती।
|
स्टेटर वाइंडिंग मशीनपैरामीटरः
तार का व्यास:0.08~1.2 मिमी (AWG17~AWG39)
स्टेटर आईडी:15~65 मिमी
कोर की लंबाईः7-110 मिमी
मोड़ संख्या 0-99999
ऑपरेशन विकल्पः स्टेपिंग/ऑटो
स्टेटर पोल: 6 पोल, 9 पोल, 12 पोल, 18 पोल (Customiz)एडी)
हवा का दबाव:5~7 किलोग्राम/वर्ग सेंटीमीटर
शक्तिः 2 किलोवाट,AC220V 50/60Hz
वजनः लगभग 450 किलोग्राम
आयामः 1600 ((L) x1100 ((W) x1400 ((H) मिमी
स्वचालित ब्रशलेस स्टेटर वाइंडिंग मशीन श्रृंखला WIND-TSM विभिन्न प्रकार के वाइंडिंग के लिए उपयुक्त है
ब्रशलेस मोटर कॉइल्स के प्रकार। इमेलेड तार सीधे कॉइल कोर पर घुमाया जाता है।
स्टैटर कॉइल घुमाव और घुमाव को एम्बेड करने की पारंपरिक विधि, यह लागत को बचाता है
इमाइल्ड तार और कॉइल की संख्या में वृद्धि (इलेक्ट्रिक मोटर स्लॉट भरने की दर से संबंधित) ।
चुंबकीय प्रवाह मोटर की शक्ति को बढ़ाता है। यह मशीन WIND-TSM श्रृंखला स्वचालित रूप से कर सकते हैं
घुमाव, अनुक्रमण, अनुक्रमण, काटने और अन्य प्रक्रियाओं को पूरा करें। ऑपरेटर को केवल लेने की आवश्यकता है
स्टेटर को उठाने और रखने का काम, जो ऑपरेटर की श्रम तीव्रता को कम करता है और प्राप्त करता है
इसके अलावा मशीन में एक महत्वपूर्ण कार्यात्मक विशेषता है। तांबे के तार नोजल हैं
सेटिंग पैरामीटर के अनुसार चल रहा है, ताकि घाव तार पैकेज कॉम्पैक्ट, साफ और अच्छा है
देख रहे हैं।
भागों की सूची BLDC मोटर स्टेटर वाइंडिंग मशीन WIND-2-TSM |
|||
भाग |
नाम |
विनिर्देश. |
क'टी |
1 |
स्पिंडल बेल्ट |
HTD8M-776 |
1pc |
2 |
सरणी बैंड |
HTD8M-624 |
1pc |
3 |
बेल्ट |
HTD5M-825 |
1pc |
4 |
फ्यूज |
RT18-32 2A |
2pcs |
5 |
फ्यूज |
RT18-32 10A |
2pcs |
6 |
चुंबकीय स्विच |
AL-11RL-02 |
1pc |
8 |
सिरेमिक पहिया |
¥4 |
1pc |
|
|
|
|
उपकरण: |
|
|
|
1 |
एलन चाबी |
8pcs |
1 सेट |
2 |
खुले अंत की चाबी |
13-16 मिमी |
1pc |
3 |
शब्द स्क्रूड्राइवर |
4 इंच |
1pc |
4 |
फिलिप्स स्क्रूड्राइवर |
4 इंच |
1pc |
5 |
कुंजी |
8pcs |
1 सेट |
6 |
औजार बॉक्स |
|
1pc |
7 |
विकर्ण चिपकनेवाला |
|
1pc |
|
|
|
|
कस्टम भाग |
|
|
|
1 |
नोजल |
|
1pc |
