उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
आवेदन: | स्टेपिंग मोटर,ब्रशलेस डीसी मोटर म्यूटी पोल्स स्टेटर,फैन मोटर | प्रोटोटाइप स्टेटर: | स्टैटर के प्रोटोटाइप के उत्पादन के लिए प्रयोगशाला का प्रयोग। |
---|---|---|---|
वर्किंग स्टेशन: | सिंगल स्टेशन | घुमावदार गति: | वायर गेज के अनुसार 300RPM से 500RPM |
स्वचालित प्रकार: | स्वतः घुमाव, स्वतः अनुक्रमणिका | मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार |
मुटी पोल्स: | 6पोल,8पोल,9पोल,10पोल,12पोल,14पोल,18पोल | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
हाई लाइट: | फ्लायर वाइंडिंग मशीन,ब्रशलेस मोटर वाइंडिंग |

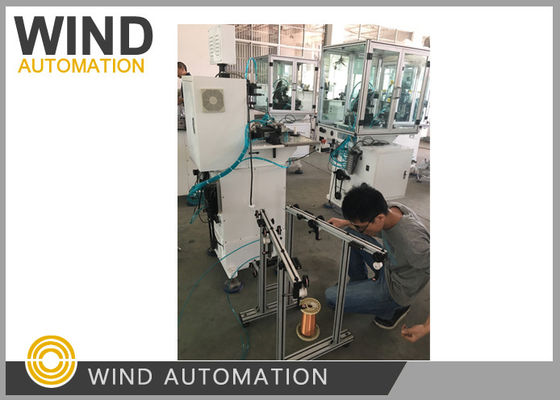

स्टेटरों के उत्पादन के लिए प्रयोगशाला में प्रयुक्त सुई घुमावदार मशीन
आवेदनः
WIND-1-TSM एक बुनियादी आंतरिक स्टेटर सुई घुमावदार मशीन है जिसका प्रयोग प्रयोगशाला में
6पोल,8पोल,9पोल,10पोल,12पोल,14,18पोल जैसे 6पोल,8पोल,9पोल,10पोल,12पोल,14पोल,18पोल को कवर करने वाले स्टेटर के प्रोटोटाइप
स्टेपिंग मोटर,ब्रशलेस डीसी मोटर मुटी पोल्स स्टेटर
प्रतिस्पर्धात्मक लाभ:
1. स्टेटर के प्रकार के लिए टूलींग को बदलना आसान है, एक स्लॉट के बाद एक सुई घुमाव के लिए बुनियादी और स्मार्ट डिवाइस
2. बड़े और छोटे बहुपोल BLDC स्टेटर को संभाल सकता है।
3स्टेटर इंडिंग मशीन प्रकार WIND-1-TSM के लिए,
6पोल, 8पोल और 9पोल वाले स्टेटर एक ही वाइंडिंग मशीन का उपयोग टूलींग बदलकर कर सकते हैं,
10पोल, 12पोल, 14पोल के साथ स्टेटर उपकरण बदलकर एक ही घुमावदार मशीन का उपयोग कर सकते हैं
4बीएलडीसी मोटर निर्माताओं के लिए बहुत उपयुक्त है जो छोटी मात्रा में उत्पादों के लिए निवेश कर सकते हैं
सुई घुमावदार की तकनीकी विनिर्देशः
तार व्यासः 0.08 ~ 1.20 मिमी
मोड़ संख्या 0-99999
स्टेटर आईडी:9~65mm स्टैक ऊंचाई:7-115mm
स्टेटर न्यूनतम स्लॉट आकारः 1 मिमी
न्यूनतम सुई नोजल आकारः3*0.35*8.5 मिमी
ऑपरेशन विकल्पः स्टेपिंग/ऑटो
स्टेटर ध्रुवः 6 ध्रुव, 8 ध्रुव, 9 ध्रुव, 10 ध्रुव, 12 ध्रुव, 14 ध्रुव, 18 ध्रुव (अनुकूलित)
हवा का दबाव:0.5~0.7MPa पावर:1KW, AC220V 50/60Hz
वजनः लगभग 350 किलोग्राम आयामः 1600 ((L) x 900 ((W) x 1450 ((H) मिमी
उत्पादकताः स्लॉट 1 मिमी के प्रति स्टेटर उद्घाटन, 350RPM से कम गति का सुझाव
प्रश्न और उत्तर:
1.हम अपने स्टेटर के लिए किस प्रकार की स्टेटर सुई का चयन करें?
मशीन WIND-1-TSM व्यापक रूप से 6 ध्रुवों, 8 ध्रुवों, 9 ध्रुवों, 10 ध्रुवों, 12 ध्रुवों, 14 ध्रुवों और
18 ध्रुव
स्टेपर मोटर और BLDC मोटर एकल चरण या तीन चरण के साथ
मशीन घुमावदार, सूचकांक और स्लॉट भरने की दर उच्च नहीं स्टेटर के लिए सरणी के बिना स्वचालित रूप से काटने
घुमावदार मशीन WIND-1-TSM घुमावदार के साथ स्वचालित सूचकांक उपकरण नहीं संरेखितऔर कोण स्विंग
कैम डिवाइस बड़े और छोटे तार, उठाने या प्रकाश घुमावदार के लिए बहुत उपयुक्त हैबीएलडीसी मोटर स्टेटर
मशीन ट्रेनिंग के लिए, आम तौर पर आप एक इंजीनियर लोगों को हमारे संयंत्र में भेजने के लिए वितरण से पहले निरीक्षण करने के लिए,
3.क्या आपके द्वारा दी गई मशीन चालू और चालू है?
हाँ, मशीन पर शक्ति के लिए मशीन की तरफ से मशीन चालू है और
स्टार्ट, आपातकालीन बटन, ऑटो/स्टेप स्विच मशीन संचालित करने के लिए
4.मेरे पास घाव स्टेटर नहीं है.
नीचे दिए गए नमूने और चित्र मशीन के निर्माण और चालू करने के लिए आवश्यक हैंः
1. स्टैटर स्टैक 5pcs बिना घुमाव के इन्सुलेशन टोपी या इन्सुलेशन पेपर के साथ
2घाव स्टेटर 1 पीसी
3. तांबे के तार 10pcs स्टेटर घुमाव के लिए पर्याप्त 1 रोल
4स्टेटर लेमिनेशन ड्राइंग और वाइंडिंग ड्राइंग
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
