स्टेटर वाइंडिंग मशीन स्टेटोर 2 पोल फील्ड कॉइल पूरी तरह से स्वचालित कस्टम निर्मित

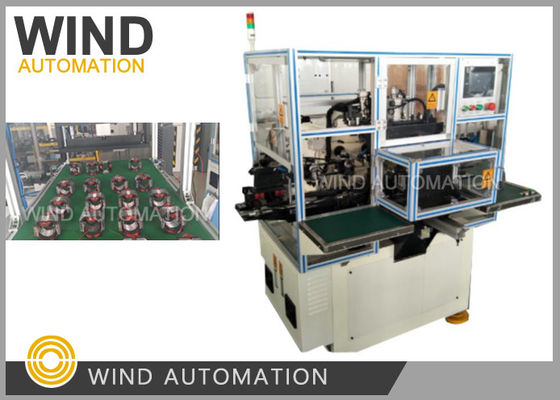

पूरी तरह से एबाह्यएसतातोरघुमावदार मशीनWIND-ASW-4

संचालन प्रक्रिया:

ऑपरेटर बाईं ओर 4 स्टेटर लोड, स्टार्ट बटन दबाएं, मशीन स्वचालित रूप से हवा शुरू,

इस बीच, मशीन घुमावदार है के दौरान, ऑपरेटर दाईं ओर अन्य 4 स्टेटर लोड,

मशीन पिछले 4 स्टेटर घुमाव खत्म और अगले 4 स्टेटर घुमाव करना,

बाएं/दाएं पक्ष वैकल्पिक लोड/अनलोडिंग

मशीन का आयाम चारों ओरः 1.5M (बाएं से दाएं) * 2.4M (आगे से पीछे) * 1.8M

मुख्य डेटा:

पीएलसी: जापान मित्सुबिशी

मुख्य मोटर: स्थानीय ब्रांड 3 चरण एसी मोटर
टच स्क्रीनः वाइनव्यू

सिलेंडर: एयरटाक

वाल्वःएसएमसी

टेन्सर: यांत्रिक टेन्सर

तकनीकी पैरामीटरः
तार व्यास सीमाः 0.2 ~ 1.0 मिमी
न्यूनतम स्टेटर का आंतरिक व्यासः 30 मिमी
अधिकतम स्टेटर हमारी तरफ व्यासः 120 मिमी
वायु आपूर्ति दबावः 4~6 किलोग्राम/सेमी2
मशीन की कुल शक्तिः 4.0 KW
वोल्टेजः तीन चरण AC 380V 50/60 Hz
वजनः 1100 किलो

स्टेटर के लिए अलग-अलग स्टैक ऊंचाई है, अधिकांश कॉइल 274 टर्न,AWG25 है,

चार स्टेशन पूरी तरह से स्वचालित स्टेटर घुमावदार मशीन WIND-ASW-4

प्रति घंटे 200 पीसी का उत्पादन कर सकता है,

ट्रेल रन के लिए आवश्यक सामग्री

1 विभिन्न ऊंचाई के स्टेटर 20pcs प्रत्येक

2 तार 2 बाल्टी प्रत्येक

3 मोल्ड पेपर 300pcs प्रत्येक

4 घाव स्टेटर 1pc प्रत्येक संदर्भ के लिए

आपको सभी प्रकार भेजने की ज़रूरत नहीं है,

और उच्चतम स्लॉट भरने की दर के साथ विशिष्ट स्टेटर चुन सकते हैं,

परीक्षण के लिए विभिन्न ढेर ऊंचाई और विभिन्न तार आकार के साथ

2 स्टेशन स्टेटर वाइंडर WIND-ASW-2

3 स्टेशन स्टेटर वाइंडर WIND-ASW-3

4 स्टेशन स्टेटर वाइंडर WIND-ASW-4

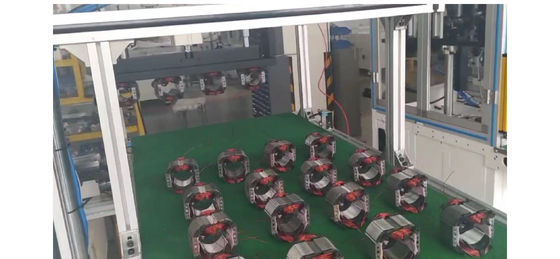

अपने स्टेटर के प्रति दिन उत्पादन के अनुसार, ग्राहक के संयंत्र में चल रहे स्टेटर घुमावदार मशीन

https://youtube.com/shorts/543GxkgVssE?si=1v08oPDaODMcPUz4

आवेदनः

दो पोल इनलॉट स्टेटर मिक्सर, ग्राइंडर, इलेक्ट्रिक टूल, वैक्यूम क्लीनर को कवर करने वाला स्टैटर।

प्रतिस्पर्धात्मक लाभ:

1. पूरी तरह से स्वचालित स्टेटर वाइंडिंग मशीन, स्वचालित रूप से उपकरण लोड, तार क्लैंप

2. उच्च स्लॉट भरने की दर के लिए स्वचालित रूप से घुमावदार दो पोल स्टेटर

3. आसान ऑपरेशन, ऑपरेटर केवल स्थिरता पर स्टेटर लोड करने और घाव स्टेटर उतारने की जरूरत है

3. उच्च मात्रा उत्पादन मोटर निर्माताओं के लिए बहुत लोकप्रिय

पैरामीटरः

ढेर की ऊंचाई 10-70 मिमी

स्टेटर आईडी 20-60 मिमी

स्टेटर ओडी 50-130 मिमी

स्टेटर पोल संख्या 2

तार का व्यास 0.15-1.3 मिमी

स्नेहन मोडः निरंतर स्नेहन तेल मशीन

AC380V, 50/60Hz, 4.5KW, वायु दबाव 57kg/cm2

लगभग 1200 किलो, 1500 x 2100 x 1650 मिमी

एनसीएम संख्या/एचएस कोड:8479811000

कृपया स्टेटर व्यापक वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
