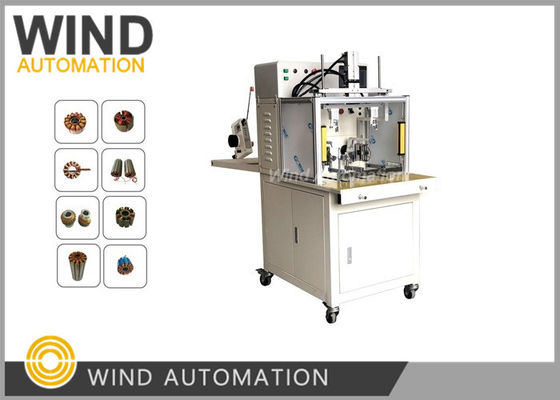

फैन मोटर स्टेटर फ्लायर वाइंडिंग मशीन ब्रशलेस आउटरनर के लिए 2/4/6 पोल्स मोटर

फैन मोटर स्टेटर फ्लायर वाइंडिंग मशीन ब्रशलेस आउटरनर के लिए 2/4/6 पोल मोटरWIND-HMW-205S

आवेदनः

लाभः

पैरामीटरः

तार व्यासः 0.10 ~ 0.60 मिमी

ऑपरेशन विकल्पः ऑटो

स्वचालित घुमाव, स्वचालित सूचकांक, स्वचालित घुमाव की व्यवस्था, स्वचालित clamping और काटने

स्टेटर स्लॉट नं. : 2 से 24 स्लॉट (अन्य स्लॉट अनुकूलित)

तारों का विस्थापनः 60 मिमी

बिजली की आपूर्तिः AC220V 50/60Hz

वजनः लगभग 350 किलोग्राम

आयामः 1260 ((L) x650 ((W) x1150 ((H) मिमी

स्टेटर ओडी 0.433'",ऊंचाई 0.157'', तार का आकार AWG36, 40 घुमाव

ब्रशलेस मोटर की विशेषताएं:

1.आकार

यदि आप ब्रशलेस डीसी मोटर चुनते हैं, तो आप कई समान मॉडल देखेंगे, जैसे कि 2216, 2814 और इसी तरह।

शीर्ष दो स्टेटर बाहरी व्यास (मिमी) हैं और अंतिम दो संख्या स्टेटर ऊंचाई (मिमी) है।

बाहरी व्यास और स्टेटर की ऊंचाई, स्टेटर का कोर जितना बड़ा होगा और स्टेटर की संख्या जितनी अधिक होगी

बेशक, मोटर स्टेटर का आकार जितना बड़ा होगा, मोटर की शक्ति उतनी ही अधिक होगी।

शक्ति, लेकिन जितना अधिक वजन होगा।


यदि एक मोटर 2216 है, तो स्टेटर का बाहरी व्यास 22 मिमी है, और स्टेटर की ऊंचाई 16 मिमी है।

व्यास और स्टेटर ऊंचाई मोटर की शक्ति के आनुपातिक हैं और स्पष्ट रूप से 2218 अधिक है

मोटर स्टेटर के 2212 की तुलना में, और 2218 की शक्ति 2216 से बड़ा होना चाहिए। मॉडल का आकार

एक ही ओडी के साथ दो मोटर की शक्ति दो देख सकते हैं, लेकिन यह आम तौर पर एक ही स्टेटर व्यास के लिए है

और अलग ऊंचाई. या एक ही स्टेटर ऊंचाई अलग स्टेटर व्यास.

और स्टेटर बाहरी व्यास के समान नहीं हैं, यह मॉडल के साथ तुलना करना मुश्किल है।

यह ध्यान दिया जाना चाहिए कि यह आयाम स्टेटर को ही संदर्भित करता है, न कि मोटर का आकार, मोटाई

मोटर खोल, गर्मी अपव्यय के आकार, आधार की ऊंचाई और इतने पर, जो सभी को प्रभावित करते हैं

मोटर का बाहरी आकार, इसलिए स्टेटर आकार का उपयोग कर शक्ति का न्याय मानक और विश्वसनीय है

बाहरी आकार की तुलना में।

2.मोटर स्लॉट की संख्या और पोल संख्या

1) स्लॉट की संख्या (N): स्टेटर कोर में ग्रूव की संख्या। एक ब्रशलेस मोटर एक तीन-चरण मोटर है

मोटर, तो खांचे की संख्या 3 का गुणक है

2) ध्रुवों की संख्या (पी): स्टेटर पर चुंबकीय इस्पात की संख्या, चुंबक का उपयोग जोड़े में किया जाना चाहिए

उत्तर और दक्षिण के खंभों की संख्या समान हो।

स्लॉट संख्या और मोटर के पोल संख्या सीधे स्लॉट संख्या के रूप में लिखा जाता है

संख्या पी, जैसे 12P14N, जो 12 स्लॉट के 14 ध्रुव का अर्थ है।

3) स्लॉट और पोल की संख्या की विशेषताएं

स्लॉट की संख्या (एन) और पोल की संख्या (पी) अधिकतम के विपरीत आनुपातिक हैं

गति,

स्लॉट की संख्या (पोल की संख्या) जितनी कम होगी, मोटर की अधिकतम गति उतनी ही अधिक होगी।

उदाहरण के लिए, 9N12P की उच्चतम गति 12N14 की तुलना में अधिक है।

स्लॉटों की संख्या (एन) के समान मामले में, पोल की संख्या (पी) टोक़ के आनुपातिक है,

संख्या जितनी अधिक होगी, टोक़ उतना ही अधिक होगा।

सामान्य परिस्थितियों में, स्लॉट संख्या (एन) और पोल संख्या (पी) बढ़ जाती है,

निराशा (छोटी मोटर एक प्रतिरोध निराशा की भावना महसूस करेंगे जब मोटर के साथ चार्ज नहीं है

हाथ घूर्णन मोटर), मोटर कंपन का सिद्धांत कम हो जाएगा, लेकिन क्योंकि स्लॉट करने के लिए मुश्किल हैं

सक्रिय संतुलन।

3.केवी

ब्रशलेस मोटर के केवी मूल्य को गति / वी के रूप में परिभाषित किया गया है, जिसका अर्थ है कि इनपुट वोल्टेज है

1 वोल्ट (वी) से बढ़ाया जाता है, तो ब्रशलेस मोटर की घूर्णन गति (टर्न/मिनट) बढ़ जाती है।

इस परिभाषा में, वोल्टेज और मोटर रिलिजिंग गति एक सख्त रैखिक आनुपातिक संबंध का पालन करते हैं और हैं

निरंतर, मोटर के कार्य वोल्टेज, वोल्टेज और गति के बीच संबंध के बावजूद।

4स्टेटर लेमिनेशन ड्राइंग और वाइंडिंग ड्राइंग

कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
