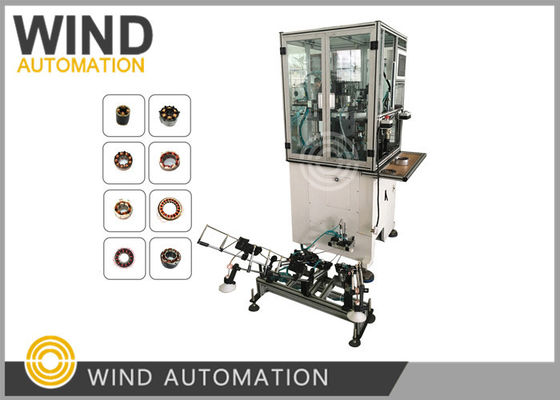

12 स्लॉट के साथ विद्युत मोटर स्टेटर बनाने की स्वचालित घुमाव प्रक्रिया

12 स्लॉट के साथ इलेक्ट्रिक मोटर्स स्टेटर बनाने की एक स्वचालित प्रणाली

स्टेटर वाइंडिंग मशीन आवेदनः

विद्युत मोटर्स के स्टेटरों के निर्माण की घुमावदार प्रक्रिया के लिए एक स्वचालित प्रणाली6पोल, 9पोल, 12पोल या 18पोल

तीन चरण ब्रशलेस मोटर स्टेटर 3 चरण एबीसी घुमाव एक ही तरह से।

एयर कंडीशनिंग कंप्रेसर, रेफ्रिजरेटर कंप्रेसर जो एक ही समय में 3 सुइयों से घुमाया जा सकता है।

स्टेटर वाइंडिंग मशीन के फायदे:

स्टेटर वाइंडिंग मशीनपैरामीटरः

तार का व्यास:0.08~1.2 मिमी (AWG17~AWG39)

स्टेटर आईडी:15~65 मिमी

कोर की लंबाईः7-110 मिमी

मोड़ संख्या 0-99999

ऑपरेशन विकल्पः स्टेपिंग/ऑटो

स्टेटर पोल: 6 पोल, 9 पोल, 12 पोल, 18 पोल (Customiz)एडी)

हवा का दबाव:5~7 किलोग्राम/वर्ग सेंटीमीटर

शक्तिः 2 किलोवाट,AC220V 50/60Hz

वजनः लगभग 450 किलोग्राम

आयामः 1600 ((L) x1100 ((W) x1400 ((H) मिमी

स्वचालित ब्रशलेस स्टेटर वाइंडिंग मशीन श्रृंखला WIND-TSM विभिन्न प्रकार के वाइंडिंग के लिए उपयुक्त है

ब्रशलेस मोटर कॉइल्स के प्रकार। इमेलेड तार सीधे कॉइल कोर पर घुमाया जाता है।

स्टैटर कॉइल घुमाव और घुमाव को एम्बेड करने की पारंपरिक विधि, यह लागत को बचाता है

इमाइल्ड तार और कॉइल की संख्या में वृद्धि (इलेक्ट्रिक मोटर स्लॉट भरने की दर से संबंधित) ।

चुंबकीय प्रवाह मोटर की शक्ति को बढ़ाता है। यह मशीन WIND-TSM श्रृंखला स्वचालित रूप से कर सकते हैं

घुमाव, अनुक्रमण, अनुक्रमण, काटने और अन्य प्रक्रियाओं को पूरा करें। ऑपरेटर को केवल लेने की आवश्यकता है

स्टेटर को उठाने और रखने का काम, जो ऑपरेटर की श्रम तीव्रता को कम करता है और प्राप्त करता है

इसके अलावा मशीन में एक महत्वपूर्ण कार्यात्मक विशेषता है। तांबे के तार नोजल हैं

सेटिंग पैरामीटर के अनुसार चल रहा है, ताकि घाव तार पैकेज कॉम्पैक्ट, साफ और अच्छा है

देख रहे हैं।

कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
