उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
घुमावदार आरेख: | घुमावदार आरेख के अनुसार | घुमावदार प्रकार: | फ़्लायर वाइन्डर की बजाय सुई घुमाना |
---|---|---|---|
वर्किंग स्टेशन: | एकल स्टेशन 3 सुइयों के रूप में तीन स्टेशन वाइंडर | घुमावदार गति: | वायर गेज के अनुसार 300RPM से 500RPM |
स्वचालित प्रकार: | पूरी तरह से स्वचालित | मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार |
तार का आकार: | AWG 17, 1.2 मिमी | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |

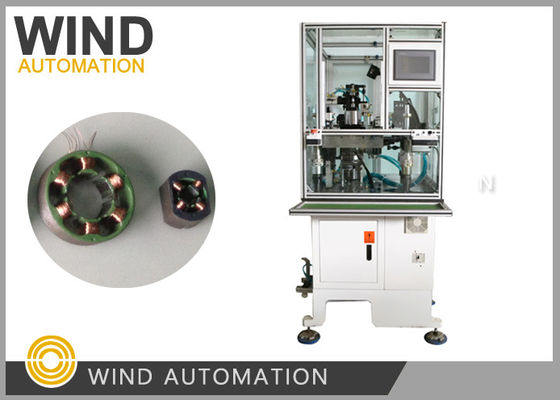

पाउडर लेपित अछूता स्टेटर कॉइल घुमावदार मशीन सुई घुमावदारWIND-3A-TSM
आवेदनः
सिलाई मशीन, एयर कंडीशनिंग कंप्रेसर जैसे थ्री फेज मोटर के सुई घुमावदार बीएलडीसी स्टेटर,
रेफ्रिजरेटर कंप्रेसर,वाटर पंप ऑटोमोबाइल अनुप्रयोग,ईंधन पंप मोटर 6 ध्रुव, 9 ध्रुव, 12
पोल या 18 पोल
लाभः
✔3 सुइयों हवा 3 स्लॉट एक ही समय में, व्यापक 9 पोल BLDC स्टेटर के लिए 3 बार में घुमाव खत्म कर सकते हैं
✔ हवा 6, 9, 12 ध्रुव स्टेटर जो 3slots के गुणक है कर सकते हैं
✔ घुमाव की गति 0.08 मिमी से 1.2 मिमी तक विभिन्न तार व्यास के अनुसार निर्धारित की जा सकती है,
और भारी या हल्के वजन वाले स्टेटर, बड़े या छोटे ढेर की ऊंचाई, बिना कोई लेमिनेशन के अच्छे एपेशन हैं
विशेषताएं:
ब्रशलेस मोटर स्टेटर वाइंडिंग मशीन WIND-3A-TSMबहु-पोल 3 चरण स्टेटर का उत्पादन करने के लिए डिज़ाइन किया गया है
इसका घुमावदार पट्टा चौकोर है,यह तारों को एक ही समय में और स्वचालित रूप से घुमाता और संरेखित करता है।
स्लॉट सुई घुमाव, अनुक्रम, अनुक्रमण, स्थान पुल तार, कट तार पूरी तरह से स्वचालित हैं।
पैरामीटरः
तार व्यासः 0.08 ~ 1.2 मिमी (AWG17 ~ AWG39)
स्टेटर आईडी:15~65 मिमी
कोर की लंबाईः7-110 मिमी
मोड़ संख्या 0-99999
ऑपरेशन विकल्पः स्टेपिंग/ऑटो
स्टेटर ध्रुवः 6 ध्रुव, 9 ध्रुव, 12 ध्रुव, 18 ध्रुव (अनुकूलित)
हवा का दबाव:5~7 किलोग्राम/वर्ग सेंटीमीटर
शक्ति:2KW, AC220V 50/60Hz
वजनः लगभग 450 किलोग्राम
आयामः 1600 ((L) x1100 ((W) x1400 ((H) मिमी
1हमारे स्टेटर के लिए किस प्रकार की स्टेटर सुई की घुमाव को हम संलग्न चित्र में चुनेंगे?
घुमावदार मशीन WIND-3A-TSM घुमावदार arraying अनुक्रमणिका सर्वो डिवाइस के साथ
अपने घुमाव डेटा के अनुसार, मोड़ की संख्या 27, तार व्यास 0.8 मिमी,
घुमाव गति हम सुझाव है 300RPM है, और यह 1pc घाव स्टेटर पाने के लिए लगभग 1 मिनट लगते हैं,
एक घंटे में आप 60 पीसी से अधिक प्राप्त कर सकते हैं।
3मशीन के निशान के लिए हमें क्या सामग्री सूची प्रदान करनी चाहिए?
नीचे दिए गए नमूने मशीन निर्माण और चालू करने के लिए आवश्यक हैंः
1. स्टेटर स्टैक 5pcs बिना घुमाव के
2घाव स्टेटर 1 पीसी
3. तांबे के तार 1 रोल 15pcs स्टेटर घुमावदार के लिए पर्याप्त है
4. हम मशीन का उपयोग करने के लिए शुरू जब हम सवाल है, तो समस्या को हल करने के लिए कैसे?
आप हमें ईमेल भेज सकते हैं, विंड ऑटोमेशन 24 घंटे के भीतर आपके ईमेल का जवाब दे सकता है,
नीचे समस्या शूटिंग का एक उदाहरण है,
मशीन को होम पोजीशन में चालू करने के लिए, कृपया नीचे दिए गए चरणों का पालन करें,
1. 'मैनुअल' दबाएं, कार्रवाई के साथ मुख्य धुरी को ऊपर उठाएं नहीं
2. नोजल इकट्ठा, क्योंकि सापेक्ष स्थिति नोजल की जरूरत है
3. पीडीएफ प्रक्रिया प्रति तीन स्विच समायोजित करें
4. सभी swithes अच्छी तरह से समायोजित किया जाता है के बाद, आपातकालीन प्रेस घर की स्थिति में जाने के लिए और मशीन अच्छी तरह से काम करना शुरू कर देंगे
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
