रेफ्रिजरेटर एयर कंडीशनिंग कंप्रेसर मोटर सुई घुमावदार मशीन के लिए अंदर स्लॉट

चीन रेफ्रिजरेटर एयर कंडीशनिंग कंप्रेसर मोटर सुई घुमावदार मशीन के लिए अंदर स्लॉट आपूर्तिकर्ता
रेफ्रिजरेटर एयर कंडीशनिंग कंप्रेसर मोटर सुई घुमावदार मशीन के लिए अंदर स्लॉट आपूर्तिकर्ता रेफ्रिजरेटर एयर कंडीशनिंग कंप्रेसर मोटर सुई घुमावदार मशीन के लिए अंदर स्लॉट आपूर्तिकर्ता

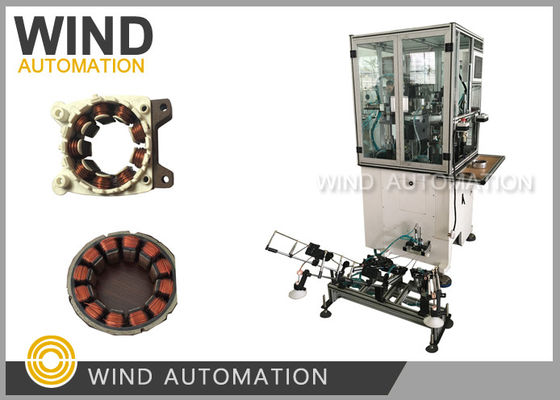

बड़ी छवि :  रेफ्रिजरेटर एयर कंडीशनिंग कंप्रेसर मोटर सुई घुमावदार मशीन के लिए अंदर स्लॉट

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: WIND AUTOMATION
प्रमाणन: CE
मॉडल संख्या: विंड-3ए-टीएसएम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: चटाई
भुगतान शर्तें: टी/टी
विस्तृत उत्पाद विवरण
स्टेटर का घुमावदार तरीका: तीन चरण एबीसी समान घुमावदार रास्ता सुई नं.: 12 ध्रुवों ((4 गुना तीन सुइयों हवा 3slots)
स्वचालन प्रकार: पूरी तरह से स्वचालित सारणीबद्ध करना: उत्कृष्ट लेयरिंग प्राप्त करने के लिए वाइंडिंग और लेयर
मशीन का रंग: सफ़ेद या ग्राहक की आवश्यकता के अनुसार सर्वो मोटर: डेल्टा
बिक्री के बाद: विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स

रेफ्रिजरेटर एयर कंडीशनिंग कंप्रेसर मोटर सुई घुमावदार मशीन के लिए अंदर स्लॉट WIND-3A-TSM







3 सुइयां स्टेटर वाइंडिंग मशीन आवेदनः

12 स्लॉट स्टेटर एयर कंडीशनिंग कंप्रेसर, रेफ्रिजरेटर कंप्रेसर
घुमावदार मोटर तीन पैस एबीसी घुमावदार उसी तरह
मोटर का प्रकार तीन चरण, तीन चरण







WIND-3A-TSM स्टेटर सुई घुमावदार मशीन फायदेः





यांत्रिक आंदोलन



नीचे चित्र के रूप में नोजल



दिखाया



कैम डिवाइस द्वारा संचालित नोजल जो घुमावदार घुमावदार और फिर तार स्थानांतरित



उच्च स्लॉट भरने की दर प्राप्त करने के लिए सरणी बनाने के लिए व्यास दूरी,



स्टैटर घुमाव के दौरान स्थिर है जो नोजल को नहीं मारता है,





तार गेज



व्यापक तांबे के तार अनुकूलन सीमा से0.08~1.2 मिमी (AWG17~AWG39)



विशेष रूप से 0.8 मिमी (AWG20) के आसपास मोटी तार व्यास को घुमाव के लिए उपयुक्त





एक स्टेशन



तीन नोजल 3 स्लॉट एक ही समय में घुमावदार एक तीन स्टेशन स्टेटर घुमावदार के रूप में कार्य



और एक ही समय में एक स्टेशन स्टेटर वाइंडर सिंक्रनाइज़ेशन नहीं है



मुद्दा











स्टेटर वाइंडर पैरामीटर:



तार का व्यास:0.08~1.2 मिमी (AWG17~AWG39)



स्टेटर आईडी:15~65 मिमी



कोर की लंबाईः7-110 मिमी



मोड़ संख्या 0-99999



ऑपरेशन विकल्पः स्टेपिंग/ऑटो



स्टेटर ध्रुवः 6 ध्रुव, 9 ध्रुव, 12 ध्रुव, 18 ध्रुव (Customizएडी)



हवा का दबाव:5~7 किलोग्राम/वर्ग सेंटीमीटर



शक्तिः 2 किलोवाट,AC220V 50/60Hz



वजनः लगभग 450 किलोग्राम



आयामः 1600 ((L) x1100 ((W) x1400 ((H) मिमी









स्टेटर सुई घुमावदार मशीन WIND-3A-TSM सिद्धांतः



ब्रशलेस मोटर स्टेटर वाइंडिंग मशीन WIND-3A-TSM बहु ध्रुव स्टेटर के उत्पादन के लिए डिज़ाइन किया गया है



6 ध्रुव, 9 ध्रुव, 12 ध्रुव विद्युत मोटर्स जो m है3 के गुणकों।



स्टेटर घुमावदार मशीन WIND-3A-TSM का धुरी घुमावदार ट्रैक वर्ग आकार का है,



सुई केवल लंबवत रूप से घुमावदार धुरी द्वारा संचालित होती है और छोटे स्लॉट के लिए बेहतर स्लॉट भरने की दर प्राप्त करने के लिए



h के साथ स्लॉट चौड़ाई स्टेटरमोटर की स्लॉट पूर्ण गति, नोजल एक मोड़ के बाद क्षैतिज रूप से एक तार आकार ले जाता है



सरणी के लिए घुमावदार, सुई अगले तार आकार के लिए जाना और स्लॉट चौड़ाई के अंत तक यह वापस ले जाने और एक में सरणी



भिन्न दिशा,



स्टेटर घुमावदार स्थिरता पर रखा जाता हैसूचकांक के लिएटटर घुमाव के दौरान स्थिर है,



घुमावदार मशीन तारों को एक ही समय में स्वचालित रूप से संरेखित और घुमावदार करती है।



यह BLDC के लिए स्टेटर घुमावदार WIND-TSM श्रृंखला के दौरान सबसे अच्छा बेच सुई घुमावदार मशीन है



कंप्रेसर स्टेटर मोटर का उत्पादन







भागों की सूची WIND-3A-TSM
भाग नाम विनिर्देश. क'टी
1 स्पिंडल बेल्ट HTD8M-776 1pc
2 सरणी बैंड HTD8M-624 1pc
3 बेल्ट HTD5M-825 1pc
4 फ्यूज RT18-32 2A 2pcs
5 फ्यूज RT18-32 10A 2pcs
6 चुंबकीय स्विच AL-11RL-02 1pc
8 सिरेमिक पहिया ¥4 1pc

उपकरण:
1 एलन चाबी 8pcs 1 सेट
2 खुले अंत की चाबी 13-16 मिमी 1pc
3 शब्द स्क्रूड्राइवर 4 इंच 1pc
4 फिलिप्स स्क्रूड्राइवर 4 इंच 1pc
5 कुंजी 8pcs 1 सेट
6 औजार बॉक्स   1pc
7 विकर्ण चिपकनेवाला   1pc


कस्टम भाग
1 नोजल   1pc







कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
