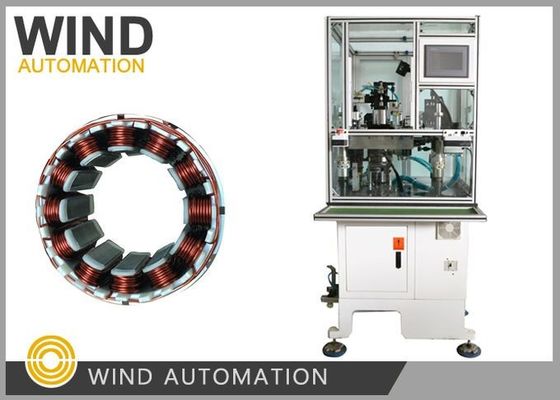

आंतरिक स्लॉट ब्रशलेस मोटर स्टेटर सुई घुमावदार मशीन तीन सुइयों प्रति समय
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| स्टेटर प्रकार: | बीएलडीसी स्टेटर 6पोल, 9पोल, 12पोल | स्टैटर प्रमाणपत्र का घुमावदार तरीका: | 3 चरण मोटर U V W समान घुमावदार दिशा में |
|---|---|---|---|
| वर्किंग स्टेशन: | एकल स्टेशन तीन सुइयां | स्वचालन प्रकार: | पूरी तरह से स्वचालित |
| मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
इनलॉट वाइंडिंग मशीन आंतरिक स्लॉट ब्रशलेस मोटर स्टेटर सुई घुमावदार मशीन तीन सुइयों प्रति समय
इस इनस्लॉट वाइंडिंग मशीन को संकीर्ण स्लॉट चौड़ाई लेकिन उच्च स्लॉट भरने की दर के साथ बहु-ध्रुवीय 3 चरण स्टेटर का उत्पादन करने के लिए डिज़ाइन किया गया है। यह एक स्टेटर के 3 स्लॉट को सिंक्रोनस रूप से वाइंड कर सकती है।ऑटो एरे के अलावा, मशीन स्वचालित घुमाव, अनुक्रमण, परत और समाप्त कर सकते हैं।
(1) विनिर्देश
| तार का व्यास | 0.08~1.2 मिमी |
| स्टेटर आईडी | 19~65 मिमी |
| ढेर की लंबाई | 7~110 मिमी |
| मोड़ नहीं। | 0~9999 |
| आवागमन | स्टेपिंग/ऑटो |
| स्लॉट संख्या | 6,9,12,18 (अनुकूलित) |
| वायु स्रोत | 5 से 7 किलोग्राम/सेमी3 |
| शक्ति | 2 किलोवाट |
| विद्युत आपूर्ति | AC 220 V, 50/60HZ |
| वजन | 750 किलो |
| आयाम | 1600x1100x1400 मिमी |
(2)अनुप्रयोग
संकीर्ण स्लॉट चौड़ाई लेकिन उच्च स्लॉट भरने की दर के साथ विभिन्न प्रकार के स्टेटर के लिए उपयुक्त।
(3)विशेषताओं
समकालिक हवा 3 स्लॉट
आयत के आकार में घुमावदार ट्रैक
सुई घुमाव की सटीकता प्रदर्शन
पूरी तरह से प्रोग्राम करने योग्य संचालन
उच्च घुमाव आवश्यकताओं को पूरा कर सकते हैं
उपकरण का त्वरित परिवर्तन
घुमावदार पैरामीटर विभिन्न स्टेटर के अनुसार समायोज्य
(4)मशीन की संरचना
मित्सुबिशी पीएलसी
टच स्क्रीन
एअरटाक सिलेंडर
डेल्टा एसी सर्वो प्रणाली और चार धुरी सिंक्रोनस नियंत्रण इकाई
स्नेहन प्रणाली
(5) इस मशीन जांच के लिए आवश्यक जानकारी
बेहतर होगा कि ग्राहक हमें नीचे दी गई जानकारी सहित विस्तृत चित्र भेज सके।
1स्टेटर चित्र
2. स्टेटर वाइंडिंग ड्राइंग
3घुमावदार वितरण रेखाचित्र
4अन्य तकनीकी आवश्यकता
यदि संभव हो, तो यह बेहतर होगा कि ग्राहक हमें नमूने भेज सके।
टैगः सुई घुमावदार मशीन, इनस्लॉट घुमावदार मशीन, BLDC घुमावदार मशीन, स्टेटर घुमावदार मशीन, BLDC मोटर स्टेटर घुमावदार मशीन
| भागों की सूची BLDC मोटर स्टेटर वाइंडिंग मशीन WIND-3A-TSM | |||
| भाग | नाम | विनिर्देश. | क'टी |
| 1 | स्पिंडल बेल्ट | HTD8M-776 | 1pc |
| 2 | सरणी बैंड | HTD8M-624 | 1pc |
| 3 | बेल्ट | HTD5M-825 | 1pc |
| 4 | फ्यूज | RT18-32 2A | 2pcs |
| 5 | फ्यूज | RT18-32 10A | 2pcs |
| 6 | चुंबकीय स्विच | AL-11RL-02 | 1pc |
| 8 | सिरेमिक पहिया | ¥4 | 1pc |
| उपकरण: | |||
| 1 | एलन चाबी | 8pcs | 1 सेट |
| 2 | खुले अंत की चाबी | 13-16 मिमी | 1pc |
| 3 | शब्द स्क्रूड्राइवर | 4 इंच | 1pc |
| 4 | फिलिप्स स्क्रूड्राइवर | 4 इंच | 1pc |
| 5 | कुंजी | 8pcs | 1 सेट |
| 6 | औजार बॉक्स | 1pc | |
| 7 | विकर्ण चिपकनेवाला | 1pc | |
| कस्टम भाग | |||
| 1 | नोजल | 1pc | |
