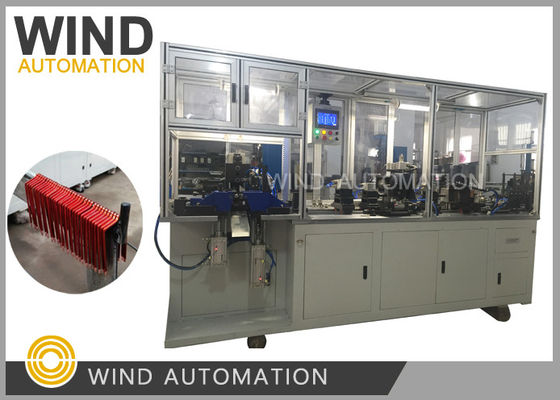

बीएसजी मोटर हेयरपिन फोर्मिंग शेप जनरेटर कंडक्टर वायर बेंडिंग मशीन

बीएसजी मोटर हेयरपिन फोर्मिंग शेप जनरेटर कंडक्टर वायर बेंडिंग मशीनपवन-पवन-पवन

हेयरपिन मोल्डिंग मशीन एक स्वचालित लाइन में कई मशीन स्टेशनों को एकीकृत करती है,

यह प्रक्रिया को जोड़ती है

(1)आवेदनः

इलेक्ट्रिक कार, ऑटो उद्योग, विमान, नई ऊर्जा कार ड्राइव मोटर, ट्रक फ्लैट वायर,

कार निर्माताओं के लिए इलेक्ट्रिक वाहनों के उपयोग में।

(2)लाभः

(3)पैरामीटरः

बिजली आपूर्ति वोल्टेजः 3Φ-380V±10% 50H

वायु स्रोत दबावः 0.5 ~ 0.7Mpa

लेक हटाने की लंबाईः 0~50 मिमी

तार खिला लंबाईः 150~400mm

चक्र का समयः 300 मिमी की लंबाई के लिए 6 से 8 सेकंड

संचालित तार का आकारः 3*8 मिमी

(4)विन्यासः

1. मित्सुबिशी पीएलसी, वेनवे 10 इंच टच स्क्रीन.

2ताइवान HIWIN रैखिक गाइड और मॉड्यूल, डेल्टा सर्वो मोटर लाइन. लाइन लंबाई समायोजन.

3. ताइवान निकोलस सटीक ग्रह घटानेवाला.

4ताइवान एयरटाक वायवीय भाग और सोलेनोइड वाल्व।

5श्नाइडर इलेक्ट्रिक घटकों, Mingwei स्विच बिजली की आपूर्ति.

6वेल्डिंग रैक, सतह छिड़काव, रंगः ग्रे. ताइवान प्लेट पीसने, plating.

7. एल्यूमीनियम फ्रेम फ्रेम का पूरा हिस्सा, तीन रंग का सिग्नल संकेतक।

8मोल्ड स्टील वैक्यूम शमन उपचार का मोल्ड हिस्सा।

9. पेंट करने के लिए भाग हाइड्रोलिक छिद्रण विधि का उपयोग, स्थिति समायोजन डिवाइस के छिद्रण भाग

समायोजन पेंच, स्वचालित वैक्यूम।

10सिलेंडर के छिद्रण के उपयोग का हिस्सा काट लें।

11सिलेंडर छिद्रण के उपयोग का यू आकार का भाग मोड़ना।

12. 150 लीटर हाइड्रोलिक सिस्टम सेट.

13. 3 किलोवाट का स्वचालित वैक्यूम क्लीनर सेट।

14एक सेट स्वचालित डिस्चार्ज मशीन।

कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
