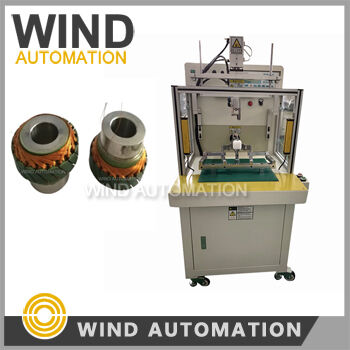

Bldc Pmac स्टेटर वाइंडिंग मशीन 12 24 36 टूथ स्ट्रैंड्स वायर फ्लायर वाइंडिंग
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| मोटर प्रकार: | 12-दांत 24-दांत 36-दांत बाहरी स्टेटर, रोटर, आर्मेचर | घुमावदार रास्ता: | LRK घुमाव सीएनसी नियंत्रक सीएनसी300 पर सेट किया जा सकता है |
|---|---|---|---|
| वर्किंग स्टेशन: | सिंगल या डबल स्टेशन | घुमावदार गति: | 300आरपीएम प्रति वायर गेज |
| एकल तार या मुटी तार: | एकल तार या मुटी तार | स्टेटर आयुध डिपो: | 160 मिमी (6.30') |
| मोटर वाइंडिंग: | बीएलडीसी और पीएमएसी स्टेटर,पंप,आरसी मॉडल विमान मोटर स्टेटर,विमान,ड्रोन, | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
| प्रमुखता देना: | फ्लायर वाइंडिंग मशीन,मोटर वाइंडिंग मशीन |
||
स्ट्रैंड वायर फ्लायर वाइंडिंग 12-दांत 24-दांत 36-दांत BLDC और PMAC स्टेटरWIND-HMW-205D
स्टेटर वाइंडिंग मशीन आवेदनः
स्टेटर फ्लायर वाइंडिंग मशीन वाइंडिंग आउटरनर BLDC मोटर्स स्टेटर जैसे
बीएलडीसी और पीएमएसी, मॉडल स्टेटर, फैन स्टेटर, छत प्रशंसक स्टेटर,
खिलौना मोटर, स्केटबोर्ड पहिया मोटर स्टेटर, बड़े आकार के बाहरी स्टेटर,
ड्रोन स्टेटर,एयरक्राफ्ट,एयरक्राफ्ट हेलीकॉप्टर मोटर ओवररनर स्टेटर
आरसी मॉडल विमान इंजन
फ्लायर विंडर प्रश्न और उत्तर:
1- फ्लायर को दांतों के बीच और दो आसन्न दांतों के बीच कितनी जगह चाहिए,
पूरी तरह से घाव दांत?
फ्लायर वाइंडिंग मशीन को 27 तारों के लिए दांतों के बीच 2.8 मिमी की आवश्यकता होती है, 0.28 मिमी का आकार,
तो 4 मिमी स्लॉट चौड़ाई पर्याप्त है
2.Wस्टेटर के न्यूनतम और अधिकतम आयामों के बारे में जानकारी की आवश्यकता है,
प्रत्येक स्टेटर प्रकार के लिए टूलींग को कैसे बदला/निर्मित किया जाना चाहिए
जैसा कि आपके पास प्रकार के स्टेटर हो सकते हैं, एकल स्टेशन वाइंडर WIND-HMW-205S उपयुक्त होगा,
स्टेटर ओडी रेंज के लिए न्यूनतम और अधिकतम आयाम है12 मिमी (0.48 '), 12 स्लॉट,
और 160 मिमी ((6.30'),
3.हमारे लिए लक्ष्य है हवा स्टेटर है कि सबसे अधिक संभावना है के बीच है (व्यास) 80 मिमी और 350 मिमी,
ढेर की ऊँचाई 15...100 मिमी
WIND-HMW-205S को छोटे स्टेटर बनाने के लिए डिज़ाइन किया गया है OD 160mm से कम,
यह बड़े स्टेटर को घुमावदार करने के लिए उपयुक्त नहीं है,
जैसे एक कार एक ट्रक के रूप में काम नहीं कर सकता है,
एक अन्य प्रकार की मशीन WIND-HMW-1M ई-बाइक पहिया मोटर घुमाव के लिए है,
कि वाइंडर इलेक्ट्रिक बाइक के बड़े पहिया मोटर के लिए बनाया गया है,
फ्लाइंग मॉडल स्टेटर वाइंडिंग मशीन फायदे:
| घुमाव का प्रकार |
सीएनसी फ्लायर घुमावदार सुई घुमावदार से तेजी से
|
| स्मार्ट मशीन उपकरण बदलने के लिए आसान |
एक मशीन जो कस्टम घुमावदार योजनाएं करती है जिसके साथ आप अपने प्रोटोटाइप और कम मात्रा में उत्पादन रन में विभिन्न kv मानों का परीक्षण कर सकते हैं। WIND-HMW-205D जैसी घुमावदार मशीन निर्माता से कस्टम घुमावदार योजना का आदेश देने से बहुत समय बचा सकती है। |
| आउटरनर मोटर्स स्टेटर का आकार |

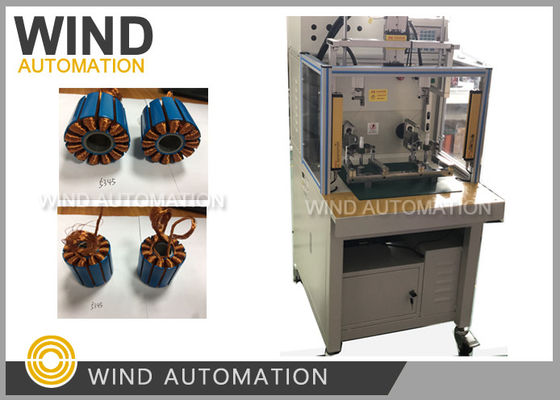

2 स्लॉट से 24 स्लॉट तक, अन्य स्लॉट कस्टम किए जाते हैं, सबसे छोटी बाहरी व्यास स्टेटर घुमावदार मशीन हवा कर सकते हैं 12 मिमी (0.48 ') है, 12 स्लॉट, नीचे घाव स्टेटर फोटो में दिखाया गया है
|
| एकल तार या बहु तार |
एक तार के साथ वाइंड स्टेटर कर सकते हैं या समानांतर तारों के साथ स्ट्रैंड
|
| म्यूटी तारों को संभाला गया |
15 पीसी के टेन्सर के साथ 30 पीसी तार
|
ब्रशलेस मोटर आउटरनर स्टेटर फ्लायर वाइंडिंग मशीन पैरामीटरः
तार व्यासः 0.10 ~ 0.60 मिमी (AWG18 ~ AWG23)
ऑपरेशन विकल्पः ऑटो
स्वचालित घुमाव, स्वचालित सूचकांक, स्वचालित घुमाव की व्यवस्था, स्वचालित clamping और काटने
स्टेटर स्लॉट नं. : 2 से 24 स्लॉट (अन्य स्लॉट अनुकूलित)
तारों का विस्थापनः 60 मिमी
बिजली की आपूर्तिः AC220V 50/60Hz
वजनः लगभग 350 किलो
आयामः 1260 ((L) x650 ((W) x1150 ((H) मिमी
नियंत्रक: CNC300
इन घुमावों का उद्देश्य चुंबकीय क्षेत्र बनाना है जब एक धारा उनके माध्यम से चलाया जाता है
सरल मैनुअल फ़ीड मशीनों से लेकर जटिल तक कई प्रकार की घुमावदार मशीनें हैं।
कंप्यूटर संख्यात्मक नियंत्रण (सीएनसी) मशीनें। घुमावदार मशीनों के लिए कुछ अधिक सामान्य उपयोग कॉइल हैं
घुमावदार, रस्सी घुमावदार, और निरंतर घुमावदार. कई उद्योगों इन उपकरणों का उपयोग,
जिसमें मोटर उत्पादन और तार उद्योगों के इलेक्ट्रॉनिक्स,स्टेटर,रोटर और आर्मचर शामिल हैं।
नीचे दिए गए नमूने और चित्र मशीन के निर्माण और चालू करने के लिए आवश्यक हैंः
1. स्टेटर स्टैक 5pcs बिना घुमाव के
2घाव स्टेटर 1 पीसी
3. तांबे के तार 10pcs स्टेटर घुमाव के लिए पर्याप्त 1 रोल
4स्टेटर लेमिनेशन ड्राइंग और वाइंडिंग ड्राइंग
कृपया नीचे दिए गए लिंक पर क्लिक करें स्ट्रैंड तारों स्टेटर वाइंडर का वीडियो देखने के लिए
