तार स्पॉट कम्यूटेटर फ्यूजिंग मशीन 12 वी 24 वी डीसी ब्रश मोटर्स गर्म स्टैकिंग

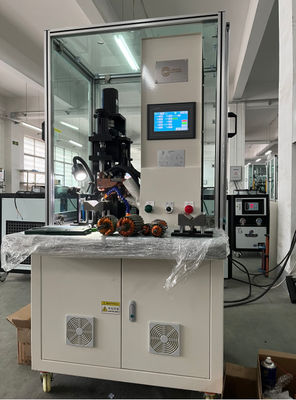

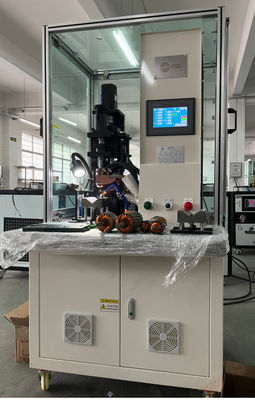

डीसी पावर सप्लाई स्पॉट वेल्डिंग मशीन फॉर आर्मेचर कम्यूटेटर फ्यूजिंग हॉट स्टेकिंग WIND-DC-CW003

(1)आवेदनः

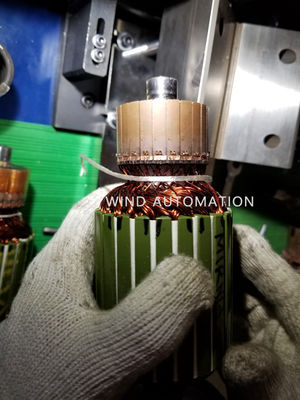

हुक कम्यूटेटर, राइज़र कम्यूटेटर के साथ PMDC मोटर आर्मचर

(2)लाभः

(3)स्टार उत्पाद बनने का इतिहासः

पहले दो पीसी वेल्डिंग मशीन WIND-DC-CW003 ¢s उपयोगकर्ता एक कार मोटर निर्माता था जो उत्पादन करते हैं

मोटर और बीएमडब्ल्यू और वोल्वो को आपूर्ति, वे इटली और अंग्रेजी आयातित वेल्डिंग मशीन और WIND-

डीसी-सीडब्ल्यू003 बैकअप मशीन के रूप में काम किया। कई महीनों के परीक्षण के बाद उपयोगकर्ता वेल्डिंग परिणाम पाया और गुणवत्ता है

आयातित वेल्डिंग मशीन के समान और तीन साल बाद एक प्रतिशत अधिक का आदेश दिया।

उच्च आवृत्ति इन्वर्टर डीसी बिजली की आपूर्ति कम्यूटेटर वेल्डिंग में एक प्रवृत्ति है, कुछ आपूर्तिकर्ता ने कहा कि वे उपयोग

उच्च आवृत्ति वास्तव में वे 2KHz का उपयोग करते हैं, जबकि पवन स्वचालन वास्तविक और शुद्ध DC के साथ 15KHz प्राप्त कर सकते हैं

विद्युत आपूर्ति जो स्थिर वेल्डिंग गुणवत्ता प्राप्त!

(4)फ्यूजिंग मशीन पैरामीटरः

तार व्यासः 0.01 ~ 1.2 मिमी

आर्मर ओडीः 20~100 मिमी

आर्मर स्टैक ऊंचाई:10~100 मिमी

कम्यूटेटर OD:8~70mm

वायु स्रोत:5~7KG/cm2

वेल्डिंग शक्तिः 10~30KW

तीन चरण AC 380V 50~60Hz

वजनः लगभग 350 किलो

फ्यूजिंग पावर सप्लाईः विंड ऑटोमेशन स्व विकसित उच्च आवृत्ति 15KHz, 500~5000A

नियंत्रण प्रणाली: जापान मित्सुबिशी पीएलसी

सूचकांक नियंत्रण: जापान मितुबिशी सर्वो पोजिशनिंग सिस्टम 7' टच स्क्रीन

(5)विशेषताएं:

1) कम्यूटेटर स्पॉट वेल्डिंग मशीन कंडक्टर गर्म स्टैकिंग पतली या बड़ी तार के लिए फ्यूजिंग उच्च आवृत्ति

इन्वर्टर वेल्ड और गर्म स्टैकिंग कम्यूटेटर छोटे बड़े तार पतली और बड़े तार के साथ, अलग से

शीतलन जल उपकरण (एक कंडीशनर के रूप में कार्य)

2) वेल्डिंग ऑपरेशन t से संबंधित हैungsten छड़ी क्षेत्र, दबाव, वेल्डिंग समय, वोल्टेज वर्तमान मूल्य

3) आर्मर ओडी, शाफ्ट आकार स्थिरता से संबंधित है

आर्मर ओडी सामान्य सीमा 20 ~ 60 मिमी

160 मिमी से कम शाफ्ट शाफ्ट का आकार

फ्यूजिंग मशीन FAQ (एक उपयुक्त वेल्डिंग फ्यूजिंग गर्म स्टैकिंग मशीन का चयन कैसे करें)

1. क्या प्रत्येक खंड के वर्तमान और समय को समायोजित किया जा सकता है?

आपका प्रश्न प्रत्येक खंड के लिए समान और निरंतर फ्यूजिंग गुणवत्ता प्राप्त करने के बारे में है,

उच्च आवृत्ति के आउटपुट वर्तमान के साथ डीसी बिजली की आपूर्ति मशीन भी और निरंतर है, यहां तक कि वेल्डिंग गुणवत्ता सुनिश्चित कर सकते हैं,

मशीन पैरामीटर सेट स्क्रीन पर, कई हुक जैसे 63 हुक के साथ आर्मेचर के लिए 6 सेक्शन वेल्डिंग करंट और टाइम सेटिंग है,

और एक 24 हुक कम्यूटेटर के लिए, आप 1 + 22 + 1 = 24 के रूप में Bar. no. सेट करके वेल्डिंग पैरामीटर को 3 चरणों में विभाजित कर सकते हैं या 1 + 1 + 1 + 2 + 3 + 16 = 24 सेट करने के लिए सेटिंग को विभाजित कर सकते हैं

विद्युत रॉड के लिए गर्म समय और वास्तविक स्थिति को ध्यान में रखते हुए

वास्तविक उत्पादन में, किसी उपयोगकर्ता ने सिर्फ सेक्शन 1 में बार नंबर 24 के रूप में सेट किया,

       2इलेक्ट्रोड दूरी को कैसे नियंत्रित किया जाता है?

दूरी के बारे में 1.5mm के लिए 2mm सुझाव दिया है, कम्यूटेटर ओडी कुछ अंतर है के मामले में 1 मिमी से अधिक होना चाहिए

आप एक के रूप में एक 1.5 मिमी मोटाई commidity द्वारा जाँच कर सकते हैं

3हुक पर इलेक्ट्रोड द्वारा लगाए गए दबाव को कैसे समायोजित और नियंत्रित किया जाता है?

प्रेस स्प्रिंग के विभिन्न आकारों के साथ दबाव को समायोजित किया जा सकता है, स्प्रिंग के साथ कठोर नियंत्रण के लिए,

शीर्ष पर पेंच के साथ हल्के नियंत्रण के लिए

4.क्या इस दबाव को नियंत्रित करने के लिए कोई लोड सेल है?

हाँ,

हमारे हाइड्रोलिक और सर्वो प्रेस मशीन के लिए कम्यूटेटर, शाफ्ट प्लेसमेंट इस तरह के लोड सेल है जो नियंत्रित कर सकते हैं और दबाव दिखाने,

हम इसे बाद में सर्वो डिवाइस दबाव के साथ नई फ्यूजिंग मशीन पर लागू कर रहे हैं,

यह स्थानीय मोटर निर्माता के लिए लागू किया जाएगा जो पहले की आवश्यकता थी

5फ्यूजिंग चक्र के चरण क्या हैं, इस चक्र के प्रत्येक भाग को कैसे समायोजित किया जाता है?

संलयन चक्र विद्युत् कम्यूटेटर हुक स्पर्श है, तो कम्यूटेटर हुक दबाएं, दबाव और रिलीज पकड़

कृपया वेल्डिंग सेटिंग फोटो पर फ्यूजिंग चक्र के ग्राफिक की जाँच करें

यह चक्र चार कारकों से संबंधित है,

इलेक्ट्रोड और कम्यूटेटर हुक संपर्क चेहरे क्षेत्र,

दबाव मूल्य, दबाव समय को बनाए रखना, फ्यूजिंग वोल्टेज

आप इन चार कारकों के टीम वर्क से सबसे अच्छा चक्र प्राप्त कर सकते हैं,

उच्च आवृत्ति 15KHz शुद्ध आउटपुट डीसी वर्तमान सुनिश्चित करते हैं, जबकि कुछ फ्यूजिंग मशीन 2KHz, 4KHz उच्च आवृत्ति नहीं

निरंतर धारा बिना किसी हिचकिचाहट के प्रत्येक खंड को फ्यूज करना सुनिश्चित कर सकती है, इसलिए डीसी बिजली की आपूर्ति तेज है और बिजली की बचत होती है

6.क्या खराब फ्यूजिंग के लिए कोई चेतावनी संकेत है?

हाँ, मशीन इस समारोह है

कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
