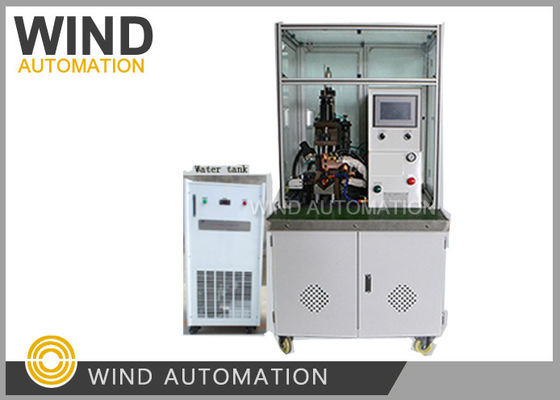

डीसी पावर सप्लाई स्पॉट वेल्डिंग हॉट स्टैकिंग मशीन फॉर आर्मेचर कम्यूटेटर फ्यूजिंग

डीसी पावर सप्लाई स्पॉट वेल्डिंग मशीन फॉर आर्मेचर कम्यूटेटर फ्यूजिंग हॉट स्टेकिंग WIND-DC-CW003

(1)आवेदनः

हुक कम्यूटेटर, राइज़र कम्यूटेटर के साथ PMDC मोटर आर्मचर

(2)लाभः

वर्ष 2026 के बाद से स्थापित ऑपरेटर के अनुकूल उपकरण

(3)स्टार उत्पाद बनने का इतिहासः

पहले दो पीसी वेल्डिंग मशीन WIND-DC-CW003 ¢s उपयोगकर्ता एक कार मोटर निर्माता था जो उत्पादन करते हैं

मोटर्स और बीएमडब्ल्यू के लिए आपूर्ति, वे इटली और अंग्रेजी आयातित वेल्डिंग मशीन का इस्तेमाल किया और

WIND-DC-CW003 बैकअप मशीन के रूप में काम किया. कई महीनों के परीक्षण के बाद उपयोगकर्ता वेल्डिंग परिणाम और गुणवत्ता पाया

आयातित वेल्डिंग मशीन के समान है और तीन साल बाद एक प्रतिशत अधिक का आदेश दिया।

उच्च आवृत्ति इन्वर्टर डीसी बिजली की आपूर्ति कम्यूटेटर वेल्डिंग में एक प्रवृत्ति है, कुछ आपूर्तिकर्ता ने कहा कि वे उपयोग

उच्च आवृत्ति वास्तव में वे 2KHz का उपयोग करते हैं, जबकि पवन स्वचालन वास्तविक और शुद्ध DC के साथ 15KHz प्राप्त कर सकते हैं

विद्युत आपूर्ति जो स्थिर वेल्डिंग गुणवत्ता प्राप्त!

(4)फ्यूजिंग मशीन पैरामीटरः

तार व्यासः 0.01 ~ 1.2 मिमी

आर्मर ओडीः 20~100 मिमी

आर्मर स्टैक ऊंचाई:10~100 मिमी

कम्यूटेटर OD:8~70mm

वायु स्रोत:5~7KG/cm2

वेल्डिंग शक्तिः 10~30KW

तीन चरण AC 380V 50~60Hz

वजनः लगभग 350 किलो

फ्यूजिंग पावर सप्लाईः विंड ऑटोमेशन स्व विकसित उच्च आवृत्ति 15KHz, 500~5000A

नियंत्रण प्रणाली: जापान मित्सुबिशी पीएलसी

सूचकांक नियंत्रणः जापान Mitubishi सर्वो पोजिशनिंग सिस्टम 7 '' टच स्क्रीन

(5)विशेषताएं:

कम्यूटेटर स्पॉट वेल्डिंग मशीन कंडक्टर गर्म स्टैकिंग पतली या बड़ी तार के लिए फ्यूजिंग उच्च आवृत्ति

इन्वर्टर वेल्ड और छोटे बड़े तार के साथ गर्म स्टैकिंग कम्यूटेटर पतली और बड़े तार के साथ, अलग ठंडा के साथ

जल उपकरण (एक कंडीशनर के रूप में कार्य)

अच्छी फ्यूजिंग गुणवत्ता कैसे प्राप्त करें, नीचे चार कारक हैं जिन्हें आप जांच सकते हैं

1फ्यूजिंग धारा को उपयुक्त धारा में समायोजित करें

2. फ्यूजिंग सोल्डरिंग क्षेत्र के लिए सही दबाव

3फ्यूजिंग समय

4. कंडक्टर प्रतिरोध, यह इलेक्ट्रोड संपर्क क्षेत्र से संबंधित है

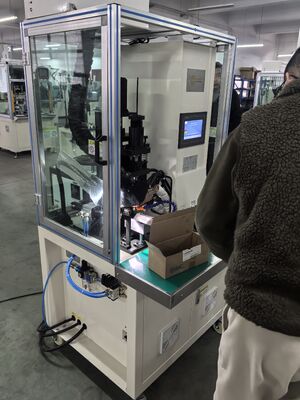

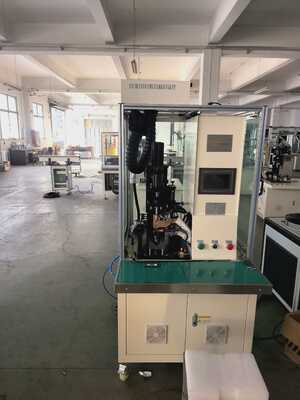

कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें

यह आर्मचर कम्यूटेटर डीसी स्पॉट वेल्डिंग मशीन मोटर रोटर वेल्डिंग के लिए एक विशेष उपकरण है, जो प्रतिरोध वेल्डिंग के लिए सीधी धारा (डीसी) का उपयोग करती है।पारंपरिक एसी स्पॉट वेल्डिंग मशीनों की तुलना में, यह डीसी या मध्यम आवृत्ति इन्वर्टर तकनीक का उपयोग करता है, जो तेजी से प्रतिक्रिया गति, उच्च ऊर्जा उपयोग, और स्थिर और सटीक वेल्डिंग जैसे फायदे प्रदान करता है।यह प्रभावी रूप से वर्कपीस विरूपण को कम करता है और लगातार वेल्ड गुणवत्ता सुनिश्चित करता है.

कोर घटक और कार्य सिद्धांत आर्मचर डीसी स्पॉट वेल्डिंग मशीन में आम तौर पर निम्नलिखित मुख्य घटक होते हैंः बिजली आपूर्ति प्रणालीः यह उपकरण का दिल है।यह आम तौर पर एक rectifier शामिल है, फिल्टर, इन्वर्टर, और नियंत्रण मॉड्यूल। इसका कार्य इनपुट एसी पावर को स्थिर और नियंत्रित सीसी वेल्डिंग करंट में परिवर्तित करना है। * नियंत्रण प्रणालीःवेल्डिंग मापदंडों (जैसे वर्तमान) की स्थापना और निगरानी के लिए जिम्मेदार, समय और दबाव) और एक पूर्व निर्धारित कार्यक्रम के अनुसार वेल्डिंग प्रक्रिया को ठीक से नियंत्रित करते हैं। आधुनिक उपकरणों में आम तौर पर कई नियंत्रण मोड होते हैं, जिनमें निरंतर धारा,निरंतर वोल्टेज* वेल्डिंग एक्ट्यूएटर: इसमें क्लैंप, इलेक्ट्रोड आदि शामिल हैं, जिनका उपयोग वर्कपीस को पकड़ने और वेल्डिंग दबाव लगाने के लिए किया जाता है।स्वचालित उपकरण में एक बहु-अक्ष लिंकिंग प्रणाली और एक घुमावदार क्लैंपिंग संरचना भी शामिल है ताकि विभिन्न विनिर्देशों के रोटरों की वेल्डिंग आवश्यकताओं के अनुकूल हो सकेउपकरण के कार्यप्रवाह में आम तौर पर वेल्डेड रोटर वर्कपीस को निर्दिष्ट स्थिति में रखना शामिल है और उपकरण स्वचालित रूप से क्लैंपिंग की पूरी प्रक्रिया को पूरा करता है,स्थिति, घूर्णन, वेल्डिंग और अनलोडिंग।
