आठ ध्रुव BLDC स्टेपिंग मोटर स्टेटर दो सुइयों के साथ घुमावदार मशीन
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| स्थिति: | नया | सुई नं.: | दो सुइयां प्रति बार 2 ध्रुवों पर घूमती हैं |
|---|---|---|---|
| वर्किंग स्टेशन: | एकल स्टेशन 8पोल 4 बार घायल हो सकते हैं | घुमावदार गति: | वायर गेज के अनुसार 300RPM से 500RPM |
| स्वचालित प्रकार: | पूरी तरह से स्वचालित | मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार |
| बिक्री के बाद: | विदेशों में मशीनों की सेवा के लिए उपलब्ध इंजीनियर | ||
| प्रमुखता देना: | ब्रशलेस मोटर वाइंडिंग,मोटर वाइंडिंग मशीन |
||

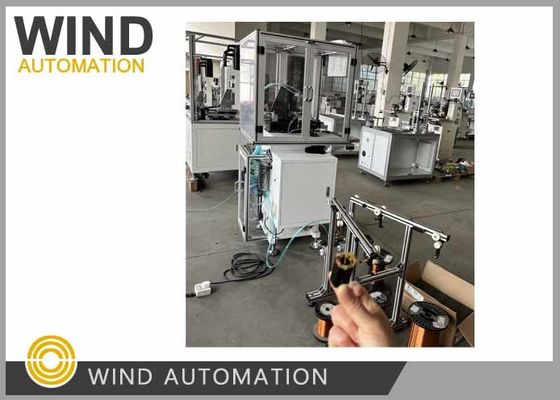

आठ ध्रुव BLDC स्टेपिंग मोटर स्टेटर वाइंडिंग मशीन
एक ही समय में दो सुइयों की हवाWIND-1B-TSM
आवेदनः
स्टेपर मोटर सुई घुमावदार मशीन WIND-1B-TSM एक बार में 2 स्लॉट घुमा सकते हैं,
6 पोल, 8 पोल, 9 पोल, 10 पोल, 12 पोल, 14 पोल, 18 पोल
लाभः
तेज और लचीला, चरण मोटर स्टेटर सुई घुमावदार प्रत्येक बार घुमावदार 2 स्लॉट के साथ
2 नोजल घुमावदार दो स्टेशन BLDC स्टेटर घुमावदार और स्थिर 2 स्टेशन घुमावदार मशीन के रूप में काम करता है
पैरामीटरः
तार व्यासः 0.08 ~ 0.8 मिमी
स्टेटर आईडी:15mm~65mm
ढेर की ऊंचाईः7-100 मिमी
मोड़ संख्या 0-9999
ऑपरेशन विकल्पः स्टेपिंग/ऑटो
स्टेटर ध्रुवः 6 ध्रुव, 8 ध्रुव, 9 ध्रुव, 10 ध्रुव, 12 ध्रुव, 14 ध्रुव, 18 ध्रुव (अनुकूलित)
हवा का दबाव:0.5~0.7MPa
शक्ति:1KW, एकल चरण,AC220V 50/60Hz
वजनः लगभग 450 किलोग्राम आयामः 1600 ((L) x 1000 ((W) x 1500 ((H) मिमी
विन्यासः
मित्सुबिशी पीएलसी
एम्बेडेड मानव-मशीन इंटरफेस टच स्क्रीन
उच्च शक्ति स्टेपर मोटर
एयरटाक सिलेंडर
|
स्टेटर वाइंडिंग मशीन की विशेषताएं प्रकार 1:
|
पुष्टिकरण: हाँ/नहीं।
|
||
| 1 | स्टेटर ट्यूब व्यास | 70 मिमी | हाँ |
| 2 | स्टेटर ट्यूब की चौड़ाई | 15 मिमी | हाँ |
| 3 | अक्षों की संख्या | कम से कम 4 | नहीं |
| 4 | रेखा समन्वय सहिष्णुता | ±0,01 मिमी | हाँ |
| 5 | कोणीय निर्देशांक सहिष्णुता | ±0,5 कोणीय मिनट | हाँ |
| 6 | शाफ्ट पिच | न्यूनतम 100 मिमी | हाँ |
| 7 | घुमाव की गति | 10 ¢ 60 पवन prm | हाँ, 350~400 आरपीएम |
| 8 | स्टेटर अधिकतम बाहरी व्यास | 63 मिमी | हाँ |
| 9 | स्टेटर आंतरिक व्यास | कोई सीमा नहीं | >15 मिमी |
| 10 | स्टैटर की अधिकतम लंबाई सामने के भागों के साथ | न्यूनतम 80 मिमी | हाँ |
| 11 | स्टैटर की न्यूनतम लंबाई सामने के भागों के साथ | 15 मिमी | हाँ |
| 12 | स्टेटर स्लॉट | कोई सीमा नहीं | नहीं,6,8,9,10,12,14,18 स्लॉट |
| 13 | न्यूनतम स्लॉट चौड़ाई | 0,8 मिमी | हाँ |
| 14 | काम करने वाली तार का व्यास | 0,063 ️ 0,315 मिमी (ट्विन) | हाँ |
| 15 | धुरी की संख्या | 2 | नहीं, 2 नलिकाएं, 1 धुरी |
| 16 | तन्यकों की संख्या | 2 | हाँ |
| 17 | नियंत्रण मोड | सॉफ्टवेयर वाला लैपटॉप | नहीं,पीएलसी और एचएमआई |
| 18 | विद्युत आपूर्ति | 3~380 V (±15%), 50 Hz, 2 kW | NO,1~220V,50Hz,1.5KW |
प्रश्न और उत्तर:
1.हम अपने स्टेटर के लिए किस प्रकार की स्टेटर सुई का चयन करें?
टीवह स्टेटर सुई घुमावदार मशीन WIND-1B-TSM स्टेपर मोटर के साथ घुमावदार के लिए बहुत उपयुक्त है
8 ध्रुव
मशीन घुमावदार, सूचकांक और स्लॉट भरने की दर उच्च नहीं स्टेटर के लिए सरणी के बिना स्वचालित रूप से काटने
घुमावदार मशीन WIND-1B-TSM घुमावदार नहीं संरेखित स्वचालित अनुक्रमणिका उपकरण के साथ और कोण
स्विंग कैम डिवाइस बड़े और छोटे तार, उठाने या प्रकाश BLDC मोटर स्टेटर घुमावदार के लिए बहुत उपयुक्त है
2.स्टेटर वाइंडिंग मशीन का संचालन करने का प्रशिक्षण कैसा है?
मशीन प्रशिक्षण के लिए, आप आम तौर पर एक इंजीनियर लोगों को हमारे संयंत्र में भेजने के लिए वितरण से पहले निरीक्षण करने के लिए,
WIND-1B-TSM एक जटिल मशीन नहीं है, अपने इंजीनियर का अनुभव है तो आप की जरूरत नहीं है
आओ और हम आप ऑपरेट करने के लिए कुछ वीडियो ले सकते हैं
3.क्या आपके द्वारा दी गई मशीन चालू और चालू है?
हाँ, मशीन पर शक्ति के लिए मशीन की तरफ से मशीन चालू है और
स्टार्ट, आपातकालीन बटन, ऑटो/स्टेप स्विच मशीन संचालित करने के लिए
4.मेरे पास घाव स्टेटर नहीं है.
घाव स्टेटर शंघाई पवन स्वचालन दिखा सकते हैं
घुमावदार आरेख जिसमें घुमावदार मार्ग,ब्रिज तार,टर्मिनल तार शामिल हैं,
यदि आप घाव स्टेटर नहीं है, कृपया घुमावदार ड्राइंग प्रदान करें
नीचे दिए गए नमूने और चित्र मशीन के निर्माण और चालू करने के लिए आवश्यक हैंः
1. स्टैटर स्टैक 5pcs बिना घुमाव के इन्सुलेशन टोपी या इन्सुलेशन पेपर के साथ
2घाव स्टेटर 1 पीसी
3. तांबे के तार 10pcs स्टेटर घुमाव के लिए पर्याप्त 1 रोल
4स्टेटर लेमिनेशन ड्राइंग और वाइंडिंग ड्राइंग
स्टेपर मोटर्स रोटर के पूर्ण घूर्णन को समान आकार के कई चरणों में विभाजित करते हैं, जो क्षमता प्रदान करते हैं
तेजी से एक भार की स्थिति और इन चरणों में से किसी एक पर इसे पकड़ने के लिए। यह भी कदम मोटर्स या कदम के रूप में जाना जाता है
मोटर्स, ये ब्रशलेस डीसी मोटर्स त्वरित, सटीक पोजिशनिंग और असाधारण पकड़ टॉर्क प्रदान करते हैं।
स्टेपिंग टेक्नोलॉजी एक ओपन लूप कंट्रोलर का उपयोग करने की अनुमति देती है
एक सर्वो मोटर प्रणाली की तुलना में कुल लागत को कम करते हुए, यह उच्च प्रदर्शन, ब्रशलेस, रखरखाव-
मुक्त स्टेपर मोटर्स सटीक, अत्यंत लागत प्रभावी गति नियंत्रण प्रदान करते हैं।
आप स्टेपर मोटर का निर्माण करते हैं, विंड ऑटोमेशन मोटर विनिर्माण मशीनों की आपूर्ति करता है।
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
