अर्ध-स्वचालित पूर्ण स्वचालित तरीके से स्लॉटलेस वाइंडिंग कैसे करें
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| स्थिति: | नया | धुरी: | 4 अक्ष |
|---|---|---|---|
| कार्य -केंद्र: | एक स्टेशन/दोहरा स्टेशन | घुमावदार गति: | तार गेज, स्टेटर आकार के अनुसार अधिकतम 400 आरपीएम |
| स्वचालित प्रकार: | पूरी तरह से स्वचालित | मशीन रंग मोटर घुमावदार: | सफेद या प्रति ग्राहक की आवश्यकता |
| मोटर वाइंडिंग: | लेपित स्टेटर स्टैक या प्लास्टिक कैप के लिए दांत घुमावदार | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए इंजीनियर उपलब्ध हैं |

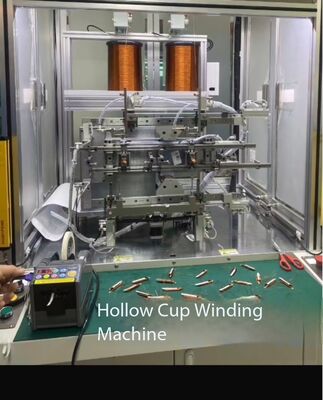

अर्ध-स्वचालित पूर्ण स्वचालित तरीके से स्लॉटलेस वाइंडिंग कैसे करें WIND-BLDC
स्लॉटनेस वाइंडिंग मशीन आवेदनः
अति-हल्के वजन, तेजी से प्रतिक्रिया और उच्च दक्षता कोरलेस मोटर
कोरलेस वाइंडिंग के साथ स्थायी चुंबक डीसी मोटर
कोर रहित (DC) - स्लॉट रहित (EC)
स्लॉटनेस वाइंडिंग मशीनपैरामीटरः
| मॉडल | WIND-3S-स्लॉटनेस |
| घुमावदार ढेर | इनलॉट स्टेटर |
| स्टेशन | चार स्वतंत्र स्टेशन या पूरी तरह से स्वचालित |
| तार का व्यास | 0.1-1.2 मिमी (स्टेटर स्लॉट भरने की दर और स्लॉट चौड़ाई के अनुसार) |
| उत्पादन के चरण |
नीचे दिए गए कार्य और प्रक्रिया के साथ 4 मशीनों से बना है 1. स्वचालित घुमावदार 2. गर्म प्रेस सपाट 3. पूर्व-निर्माण 4. गोल रूप
|
| कार्यक्रम सेटिंग |
अधिकतम चरण 200 चरण है। सिस्टम प्रोग्राम 10 सेट संग्रहीत करता है, जो कंप्यूटर द्वारा अपलोड किए जाने वाले भंडारण से बड़ा है और असीमित भंडारण के साथ डाउनलोड किया जा सकता है।
|
| घुमाव की गति | अधिकतम.400rpm ((वायर के आकार, स्टैक की लंबाई और स्टेटर के आकार के अनुसार) |
| धुरी | 4 अक्ष |
| कुल शक्ति | 8 किलोवाट |
| इनपुट | AC380V ±10%3 चरण 50/60Hz |
| वायु स्रोत | 0.4~0.7Mpa |
| मशीन का आकार | लगभग 1000 ((W) × 800 ((D) × 1800 ((H) मिमी |

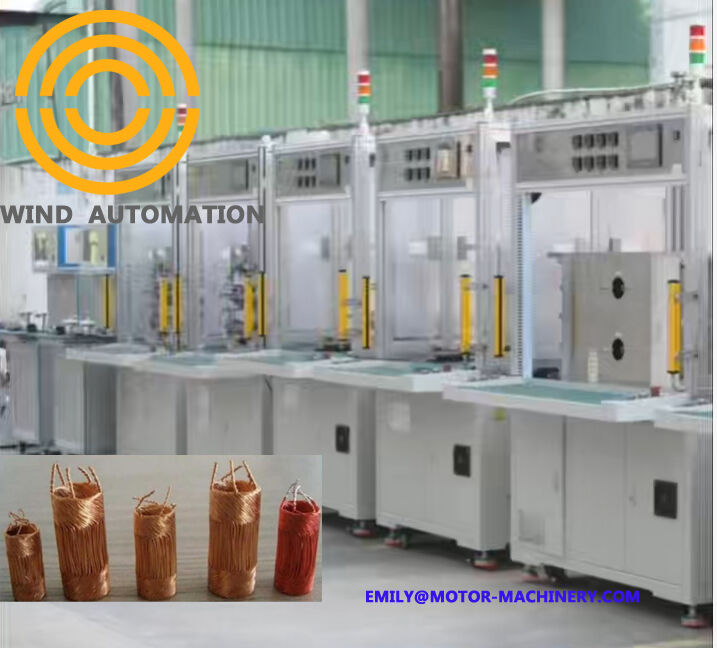

स्लॉटलेस वाइंडिंग नीचे दिए गए कार्य और प्रक्रिया के साथ 4 मशीनों से बना है
1. स्वचालित घुमावदार
2. गर्म प्रेस सपाट
3. पूर्व-निर्माण
4. गोल रूप
जिसमें सबसे चुनौतीपूर्ण प्रक्रियाएं खुद को घुमा नहीं रही हैं,
लेकिन बाद में गर्म प्रेसिंग, गोल बनाने ((ऊपरी/नीचे कोने बनाने) प्रक्रिया
जो अंततः आयामी सटीकता और मोटर प्रदर्शन को निर्धारित करते हैं।
घुमावदार विधि और घुमावदार प्रक्रिया को घुमाव के नीचे संभाल करने के लिए व्यापक रूप से लागू किया जा सकता है

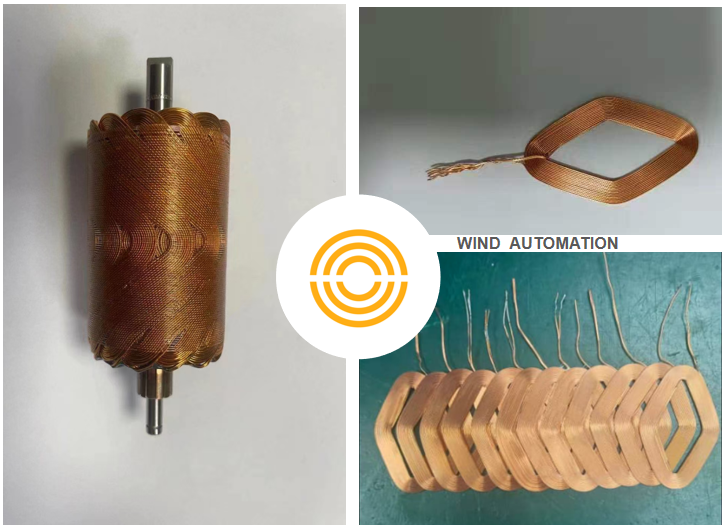

1. सीधा घुमावदार
एक केंद्रित घुमाव प्रक्रिया बनाने वाली घुमाव प्रक्रिया
घुमाव की प्रक्रिया, आवश्यक मोड़ के अनुसार एक मोल्ड बनाने पर इमाइल तार पहले घुमाव,
और फिर एक तार बिछाने मंड्रिल पर एक पूर्ण घुमाव में आकार दिया,
कोइल संरचना को ठोस बनाने के लिए दोनों छोरों पर चिपकने वाला लगाया जाता है
2. तिरछी घुमावदार (सेंट्रिक)
इस विधि में तारों को आर्मचर अक्ष के सापेक्ष एक निश्चित कोण पर झुकाया गया है
यह डिजाइन निरंतर घुमाव की अनुमति देता है, कॉइल घनत्व और चुंबकीय प्रदर्शन में सुधार
3. सेडल वाइंडिंग
प्रश्न और उत्तर:
1. नीचे ब्रशलेस मोटर्स का घुमाव चक्र समय क्या है?
2. क्या हमें आपकी मशीन का उपयोग करने के लिए स्लॉट के इलेक्ट्रोस्टैटिक कोटिंग का उपयोग करने की आवश्यकता है?
3
नीचे दिए गए नमूने और चित्र मशीन के निर्माण और चालू करने के लिए आवश्यक हैंः
1.स्लॉट भरने की दर की जाँच के लिए स्टेटर लेमिनेशन का सीएडी ड्राइंग
2घुमावदार आरेख
3. तांबे के तार 1 रोल 2pcs स्टेटर घुमावदार के लिए पर्याप्त है
4. क्या स्टेटर की स्थिति स्लॉटिंग जगह है
मुख्य भाग
| नहीं. | नाम | ब्रांड | टिप्पणी |
| 1 | पीएलसी | यास्कावा | |
| 2 | सर्वो मोटर | यास्कावा | |
| 3 | टच स्क्रीन | वाइनव्यू | |
| 4 | सेंसर | OMRON | |
| 5 | विद्युत इकाइयां | श्नाइडर | |
| 6 | न्युमेटिक इकाइयां | सिंचन | |
| 7 | गेंद असर | एनएसके | |
| 8 | स्क्रू गाइड | HIWIN | |
| 9 | टाइमिंग बेल्ट | द्वार | |
| 10 | विद्युत आपूर्ति | मतलब अच्छा | |
| 11 | टेन्शनर | ETA-1000/L-R | |
| 12 | कम करनेवाला | Nidec-SHIMPO | स्टैटर को बढ़ाने के लिए मोटर रिड्यूसर की आवश्यकता होती है |
स्लॉटनेस वाइंडिंग मशीन का वीडियो देखने के लिए कृपया नीचे चित्र लिंक पर क्लिक करें
वहाँ खड़े अकेले मशीनों और स्वचालित लाइन स्लॉटलेस घुमावदार प्राप्त कर सकते हैं
https://youtube.com/shorts/0-s0o-bNF-o
