पीएमडीसी आर्मेचर को डबल फ्लायर वाइंडिंग मशीन से कैसे उत्पादित करें

पीएमडीसी आर्मेचर डबल फ्लायर वाइंडिंग मशीन से कैसे उत्पादन करें

WIND-ST-TD2B

आवेदन:

स्लॉटेड टाइप कम्यूटेटर आर्मेचर वाइंडिंग

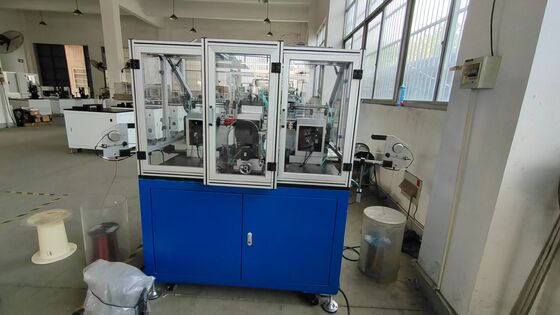

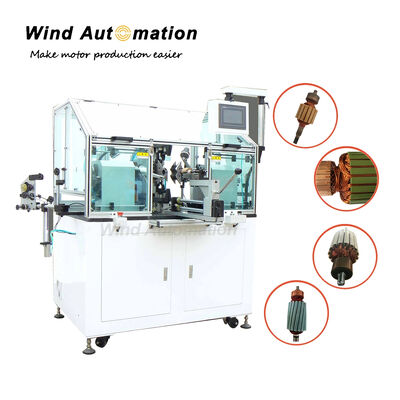

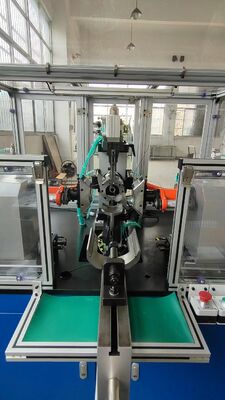

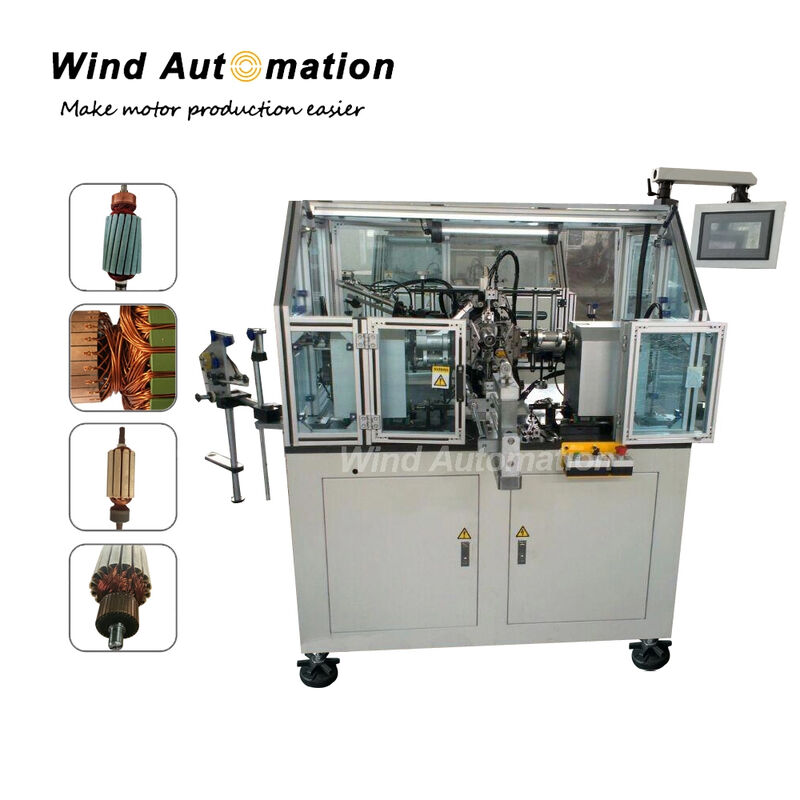

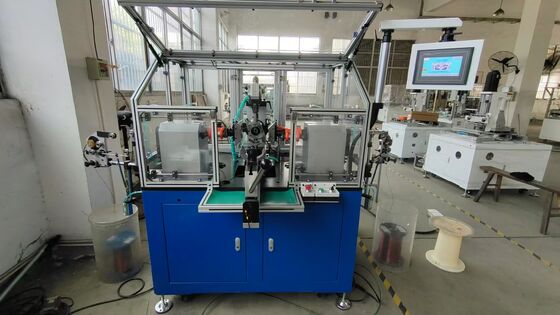

WIND-ST-TD2B फुल ऑटोमैटिक रोटर वाइंडिंग मशीन एक डबल फ्लाई वाइंडिंग मशीन है जो विशेष रूप से

स्लॉट टाइप कम्यूटेटर रोटर के उत्पादन के लिए डिज़ाइन की गई है, जो मध्यम

और मोटे व्यास वाले रोटर की हाई-स्पीड वाइंडिंग के लिए उपयुक्त है। मशीन स्वचालित क्लिपिंग तंत्र और सहायक तार प्रविष्टि को अपनाती है

विधि, जो ग्रूवड रोटर की वाइंडिंग गति को बहुत बढ़ाती है। यह मशीन व्यापक रूप से उपयोग की जाती है

डीसी और सीरीज मोटर रोटर की वाइंडिंग के लिए। उपयुक्त वाइंडिंग व्यास 0.25 मिमी ~ 1.2 मिमी। व्यापक रूप से उपयोग किया जाता है पतले

तार लाइन स्लॉट रोटर और बड़े व्यास वाले स्लॉटेड टाइप कम्यूटेटर रोटर, जो स्वचालित के लिए उपयुक्त है

विषम और सम संख्या वाले स्लॉट ग्रूव्स की वाइंडिंग।

प्रतिस्पर्धी लाभ:

1. पतले तांबे के तार वाले आर्मेचर के लिए,

  मशीन में AWG30(0.25mm) तांबे के तार व्यास वाले आर्मेचर की वाइंडिंग का अच्छा फीडबैक था

2. मोटे तार वाले आर्मेचर के लिए, मशीन WIND-ST-TD2B AWG16 (1.35mm) आर्मेचर को संभाल सकती है

3. विशेष रूप से नामित कम्यूटेटर स्लॉटिंग मशीन के साथ काम करने की आवश्यकता नहीं है

4. यदि स्लॉट कम्यूटेटर की गुणवत्ता अच्छी है तो 98% उपज दर से ऊपर की गारंटी है

5. अब तक यह चीन में स्लॉट टाइप आर्मेचर वाइंडिंग के लिए सबसे अच्छी मशीन है

6.टेंशनरइस आर्मेचर विंडर में प्रयुक्त इलेक्ट्रॉनिक रूप से नियंत्रित होता है।

विंडर में प्रयुक्त अधिकांश टेंशनर, एक चुंबकीय पाउडर टेंशनर है, जिसकी अनुप्रयोग सीमा छोटी है।

एक हिस्टैरिसीस टेंशनर है, जिसकी अनुप्रयोग सीमा विस्तृत है।

विंड ऑटोशन हिस्टैरिसीस टेंशनर का उपयोग करता है।

फोटो दिखाता है कि अधिकतम टॉर्क 5 KG और अधिकतम वोल्टेज 24V है।

पैरामीटर:

बिजली की आपूर्ति: 220V, 50HZ

मोटर: वाइंडिंग मित्सुबिशी 1000W सर्वो मोटर

एरेइंग मित्सुबिशी 400W सर्वो मोटर

इंडेक्सिंग मित्सुबिशी 400W सर्वो मोटर

तार व्यास: 0.45 मिमी ~ 1.25 मिमी

यूनिट ओडी: 70 ~ 250 मिमी

स्पिंडल: 0 ~ 1500 आरपीएम

टर्न नंबर 0-999

वायु दाब: 0.5-0.7 एमपीए

वायवीय: एयरटैक

उपयोग के लिए निर्देश:

आर्मेचर को मैन्युअल रूप से रखें और 'स्टार्ट' बटन दबाएं, मशीन क्लैंपिंग, हुकिंग, वाइंडिंग, इंडेक्सिंग करेगी

स्वचालित रूप से और बार-बार जब तक एक आर्मेचर पूरी तरह से वाउंड न हो जाए।

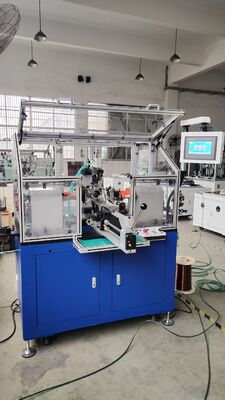

WIND-ST-TD2B वाइंडिंग मशीन राइजर टाइप कम्यूटेटर वाले आर्मेचर की वाइंडिंग के लिए है।

इसमें वाइंडिंग के लिए डबल फ्लायर और ऑटो वायर कटिंग, क्लैंपिंग स्ट्रक्चर, सहायक तार है

वाइंडिंग गति को अपग्रेड करने के लिए डालने का तरीका।

पूछें और उत्तर:

पूछें:

क्या वे फ्लायर-टाइप वाइंडिंग मशीन हैं? मैं समझना चाहूंगा कि आपकी वाइंडिंग मशीन डिजाइन कैसे कर सकती है

पारंपरिक वाइंडिंग मशीन की समस्या को दूर करें जिसे 2 पोल मोटर के लिए डिज़ाइन किया गया है।

4 पोल लैमिनेशन में वाइंडिंग कॉइल में लैमिनेशन के पार 2 पोल लैमिनेशन की तुलना में छोटा कोण होता है

स्लॉट। इसलिए, 4 पोल वाइंडिंग मशीन मैग्नेट वायर को गाइड करने के लिए एक छोटे कोण वाले वायर गाइडिंग हेड का उपयोग करती है

4-पोल लैमिनेशन स्लॉट में स्लाइड करें। इसलिए, तार स्लॉट के किनारे पर बैठेगा बजाय स्लॉट के नीचे बैठने के।

4-पोल लैमिनेशन के लिए, गाइडिंग हेड चौड़ा होता है और तार को स्लाइड करने के लिए गाइड किया जा सकता है

स्लॉट के नीचे।

यदि आप 4 पोल या 8 पोल आर्मेचर पर फ्लायर टाइप वाइंडिंग मशीन का उपयोग करते हैं, तो क्या आपके पास तार को पहले स्लॉट के नीचे गाइड करने की कोई विधि है,

फिर स्लॉट ओपनिंग तक ऊपर जाएं - साफ और सुव्यवस्थित।

उत्तर:

वीडियो देखने के लिए कृपया नीचे दी गई तस्वीर पर क्लिक करें
