उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
आर्मेचर प्रकार: | सम स्लॉट 12,16,36 एसी डीसी मोटर रोटर | आर्मेचर पोल: | 2पोल,4पोल |
---|---|---|---|
तार का व्यास: | 0.15mm से 1.26mm (AWG16~AWG34) | घुमावदार प्रकार: | लैप वाइंडिंग, वेव वाइंडिंग नहीं |
मानव-मशीन इंटरफ़ेस: | निदान स्क्रीन पर दिखाएँ | प्रचालन की विधि: | स्टेप, ऑटो, जॉग |
हाई लाइट: | आर्मचर कॉइल वाइंडिंग मशीन,रोटर वाइंडिंग मशीन |
सौर स्टीयरिंग मोटर आर्मचर फ्लायर वाइंडर रोटर लूप वाइंडिंग मशीन WIND-2A-TD
(1)आवेदन
यह एक डबल-फ्लाई फोर्क वाइंडिंग मशीन है जिसका विशेष रूप से हुक प्रकार के कम्यूटेटर रोटर्स के उत्पादन के लिए उपयोग किया जाता है।
यह वाइंडर मध्यम और बड़े तार व्यास के रोटर्स के उच्च गति वाले वाइंडिंग के लिए उपयुक्त है।
यह मशीन सीसी और सीरीज मोटर रोटर्स के घुमाव पर हवा से लागू होती है।
(2)प्रतिस्पर्धात्मक लाभ
1. विशेष घुमावदार डिजाइन आर्मचर के घुमावदार प्रकार के लिए उपयुक्त

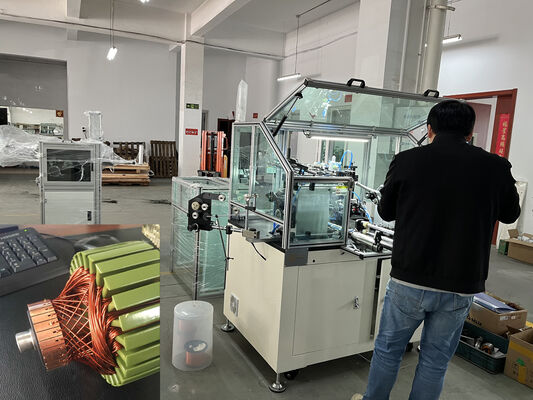

जैसे कि फोटो में दिखाया गया सौर स्टीयरिंग मोटर
2. उच्च स्लॉट भरने की दर के साथ आर्मचर / रोटर के लिए
3आर्मचर डबल फ्लायर वाइंडिंग मशीन टेन्सर के लिए, चीन के स्थानीय मोटर निर्माता आमतौर पर हाइस्टेरिसिस टेन्सर या इलेक्ट्रिक टेन्सर का उपयोग करते हैं।
तार व्यास के अनुसार, हाइस्टेरिसिस तनाव के साथ वाइंडर जो नीचे आर्मचर वाइंडिंग मशीन फोटो में दिखाया गया है,
यह तनावकर्ता तनावकर्ता को चार चरणों में नियंत्रित करता है, स्टैंड-बाय तनाव, अनुक्रमण तनाव, हुक तनाव, वाइंडिंग तनाव,
जो घुमावदार परिणाम को कॉम्पैक्ट, साफ और अच्छा बनाते हैं,
(3)पैरामीटर डेटा
लागू घुमावदार व्यासः |
Ф0.15-Ф1.26 मिमी |
रोटर का व्यास: |
Ф20-Ф90 मिमी |
रोटर स्टैक की मोटाई: |
१०-१३० मिमी |
कम्यूटेटर का व्यासः |
Ф8-Ф50 मिमी |
कार्यप्रणाली: |
सिंगल एक्शन/ऑटोमैटिक |
रोटर के खांचे की संख्याः |
विषम/समान खांचे |
घुमावदार मोड़ः |
0-99999 |
फ्लाई-फ़ॉर्क की गतिः |
0-2000rpm |
पैरामीटर भंडारणः |
0-99 |
विद्युत स्रोत: |
AC380V 50/60Hz |
वायु स्रोत का दबावः |
5-7 किलोग्राम/सेमी2 |
कुल शक्तिः |
3.5KW |
कुल वजनः |
के बारे में830 किलोग्राम |
मात्राः |
1530×1050×1650mm3 |
सूरजमुखी मोटर्स आर्मचर वाइंडिंग मशीन मुख्य भागोंः
मित्सुबिशी कार्यक्रम नियंत्रक
डेल्टा तीन सेट सर्वो नियंत्रण प्रणाली
एम्बेडेड टच स्क्रीन मानव-कंप्यूटर इंटरफ़ेस
एयरटाक वायवीय प्रणाली और वायु स्रोत उपचार
दक्षिण कोरिया और जापान मुख्य विद्युत तत्व
चुंबकीय हाइस्टेरिसिस तनाव नियंत्रण इकाई
ताइवान HIWIN रैखिक गाइड रेल
