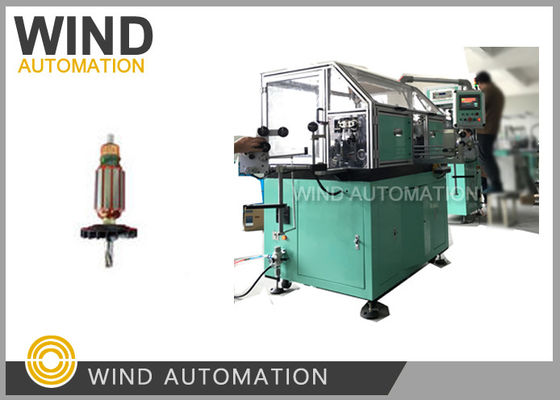

3.0KW 2500r/Min वाइपर मिक्सर मोटर के लिए दो फ्लायर वाइंडिंग मशीन

वाइपर मिक्सर मोटर WIND-STR के लिए दो फ्लायर पूर्ण स्वचालित वाइंडर लूप वाइंडिंग मशीन

आवेदनः

यह आर्मचर वाइंडर WIND-STR मोटर बड़े पैमाने पर उत्पादन के लिए एक तेजी से फ्लायर कॉइल वाइंडिंग मशीन है

हुक प्रकार के कम्यूटेटर आर्मचर, मिक्सर, वैक्यूम क्लीनर, हैमर, पावर टूल्स का निर्माण...

कार्य सिद्धांत:

यह पूरी तरह से स्वचालित घुमावदार मशीन WIND-STR डबल फ्लायर संरचना को अनुकूलित करती है,2pcsएमइत्सुबिशीसर्वो

मोटर ड्राइव दो फ्लायर रोटेशन, और 1pc Mitubishi अनुक्रमण सर्वो मोटर सुनिश्चित सटीक

सूचकांक

काम के दौरान आर्मचर ढेर बाएं और दाएं पक्ष दो घुमावदार टूलींग और शाफ्ट द्वारा कसकर क्लैंप है

clamping device. जब फ्लायर चल रहे हैं, तार तार धारक के माध्यम से चला जाता है, तनाव डिवाइस तो प्रवेश करता है

खोखला धुरी, तार स्लाइडिंग पहिया से बाहर आता है, तो तार फ्लायर के माध्यम से आर्मचर स्लॉट में स्लाइड करता है

इस चरण के बाद, घुमाव करने के लिए स्लॉट में आर्मचर।

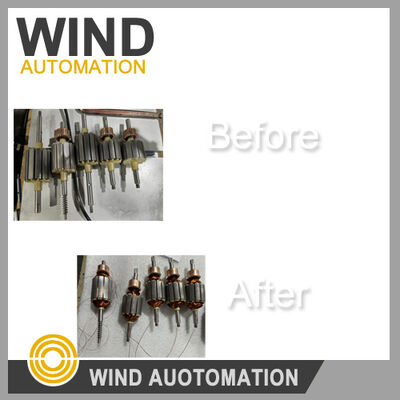

आर्मचर डबल फ्लायर वाइंडिंग मशीन WIND-STR तार के दो अलग-अलग रीलों से कंडक्टर लेता है

एक साथ दो स्लॉट एक साथ घुमावदार करने के लिए। एक बार सही संख्या में बारी के साथ होगा और करने के लिए जुड़े

संबंधित कम्यूटेटर हुक, आर्मचर अगले स्लॉट जोड़ी के लिए स्वचालित रूप से अनुक्रमित किया जाता है

घाव।

लाभः

1पागलतेजी से, सामान्य स्थिति में गति से हवा कर सकते हैं 1000~1500rpm, में एक टुकड़ा घाव आर्मचर प्राप्त

23s

2. घुमावदार पैरामीटर विभिन्न आर्मचर के लिए टच स्क्रीन पर सेट किया जा सकता है, आसान संचालन

12 स्लॉट, 24 हुक के रूप में

12 स्लॉट, 12 स्लॉट

त्वरित विवरणः

पैरामीटर डेटाः

तार व्यास सीमाः 0.16 ~ 1.2 मिमी

आर्मर का व्यासः 20~85 मिमी

ढेर की लंबाईः 10~70 मिमी

शाफ्ट का व्यासः 3~15 मिमी

शाफ्ट की लंबाईः 250 मिमी से कम

आर्मर स्लॉट: सम स्लॉट

मोड़ संख्याः 0~9999

कम्यूटेटर का व्यासः 8~40 मिमी

घुमाव की गतिः 0~2500 आरपीएम

घुमावदार मोटर शक्तिः 1.5KWX2

कोण का पता लगाने की गतिः 0~3000 आरपीएम

कोण का पता लगाने वाली मोटर शक्तिः 0.75KWX1

वायु आपूर्ति दबावः 4~6 किलोग्राम/सेमी2

मशीन की कुल शक्तिः 4.0 KW

वोल्टेजः तीन चरण AC 380V 50/60 Hz

वजनः 1250 किलो

आयामः 2000 ((लंबाई) X1000 ((चौड़ाई) X1800 ((ऊंचाई) मिमी

पैकेज का आकार 1800*1510*1920 मिमी लगभग 5.2 CBM है

HS कोडः 8479811000

मुख्य भागः

जापान मित्सुबिशी पीएलसी

जापान मित्सुबिशी या पैनासोनिक सर्वो मोटर नियंत्रण प्रणाली

5.7 रंगीन टच स्क्रीन प्रणाली

एसएमसी सिलेंडर
