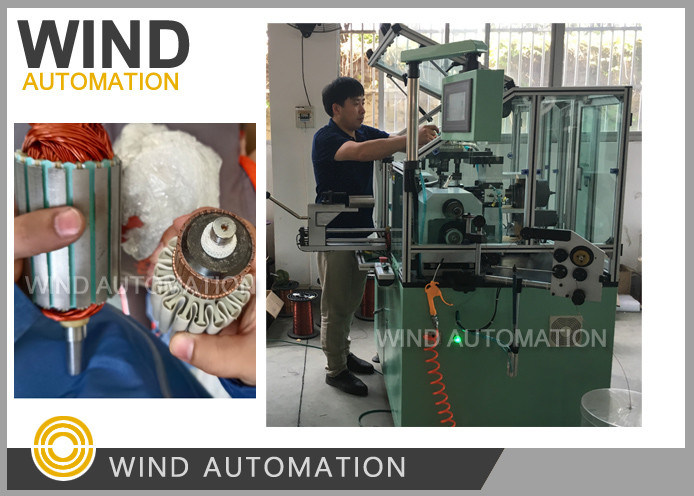

डबल फ्लायर ऑटोमैटिक वाइंडिंग मशीन के साथ डीसी मोटर आर्मर का उत्पादन कैसे करें

कोई हुक कम्यूटेटर आर्मेचर डुअल फ्लायर वाइंडिंग वाइंडर

वैक्यूम क्लीनर हैमर पावर टूल मोटर WIND-ST-TD2B के लिए

वाइंडर मुख्य डेटा और अनुप्रयोग:

स्लॉटेड प्रकार के कम्यूटेटर आर्मेचर, वैक्यूम क्लीनर हैमर पावर टूल के लिए आर्मेचर वाइंडर

जिसमें कम्यूटेटर बिना हुक टंग के होता है और दबाने और हुकिंग का एक विशेष तरीका होता है

कम्यूटेटर वायर स्लॉट क्षेत्र के लिए तांबे का तार

आर्मेचर वाइंडर मुख्य विन्यास:

पीएलसी: मित्सुबिशी

सर्वो नियंत्रण प्रणाली: डेल्टा

टच स्क्रीन: MCGS7062KS

वायवीय प्रणाली: AIRTAC

तनाव: हिस्टैरिसीस तनाव

रैखिक गाइड मार्ग: HIWIN

मुख्य विद्युत घटक: कोरिया और जापान

आर्मेचर/रोटर वाइंडर के लाभ:

1. आर्मेचर वाइंडर WIND-ST-TD2B स्लॉटेड प्रकार की वाइंडिंग के लिए समर्पित मशीन है

    बिना हुक कम्यूटेटर आर्मेचर, नाली के साथ स्लॉट प्रकार के कम्यूटेटर के लिए अच्छा अनुकूलन प्राप्त करें

2.  विशेष रूप से नामित स्लॉटिंग अंडरकटिंग मशीन के साथ काम करने की आवश्यकता नहीं है

3.  हुक प्रकार के आर्मेचर की तुलना में, स्लॉटेड प्रकार का आर्मेचर तांबे के तार को बचाता है और लागत कम करता है,

     लेकिन स्लॉटेड प्रकार के आर्मेचर को वाइंड करना एक चुनौती हो सकती है

     क्योंकि स्लॉटेड प्रकार का कम्यूटेटर आर्मेचर वाइंडर हुक प्रकार के आर्मेचर वाइंडर से अलग है

     WIND-ST-TD2B मशीन निर्माताओं के दौरान चीन में स्लॉटेड प्रकार के कम्यूटेटर के लिए सबसे अच्छा वाइंडर है

4. जब स्लॉट कम्यूटेटर की गुणवत्ता अच्छी हो तो 98% उपज दर सुनिश्चित की जाती है

आर्मेचर वाइंडिंग मशीन ऑपरेशन प्रक्रिया:

ऑपरेटर को केवल आर्मेचर को लोड और अनलोड करने की आवश्यकता है,

अन्य क्रियाएं जैसे हुकिंग, वाइंडिंग, इंडेक्सिंग और कटिंग स्वचालित प्रक्रियाएं हैं

वाइंडिंग और वेल्डिंग मोटर बनाने की दो सबसे महत्वपूर्ण प्रक्रियाएं हैं, WIND-ST-TD2B वाइंडिंग

मशीन मुख्य रूप से नीचे दिए गए स्लॉटेड प्रकार के कम्यूटेटर आर्मेचर की स्वचालित लैप वाइंडिंग के लिए है:

1. सीधा स्टैक आर्मेचर और

 2. तिरछा लैमिनेशन रोटर

इन आर्मेचर वाइंडर का उद्देश्य एक चुंबकीय क्षेत्र लैप वाइंडिंग कॉइल बनाना है

जब एक करंट चलाया जाता है उनके माध्यम से,
