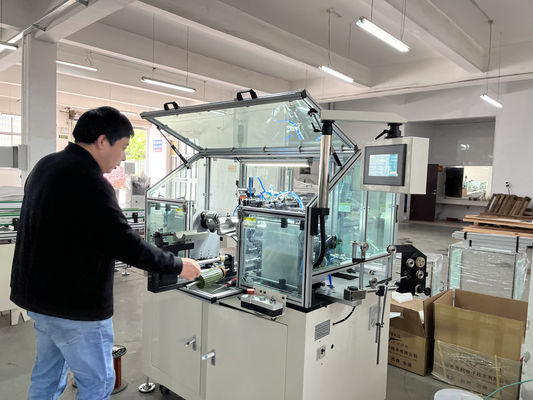

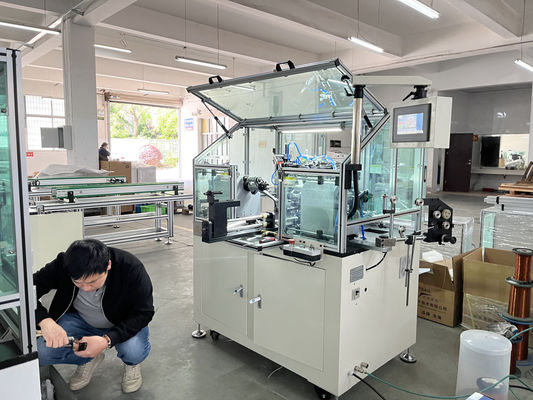

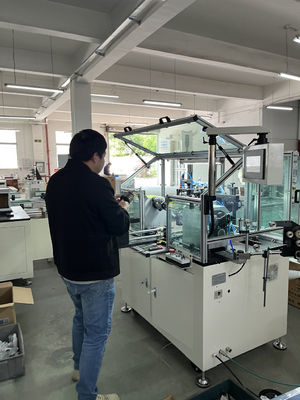

घरेलू उपकरण मोटर के लिए आर्मचर वाइंडिंग मशीन

पूरी तरह से स्वचालित आर्मचर वाइंडिंग मशीन रोटर कॉइल वाइंडर इलेक्ट्रॉनिक टेन्सर के साथ

WIND-ST-TD2B

टेस्नीयनरइस आर्मचर में प्रयोग किया जाने वाला वाइंडर इलेक्ट्रॉनिक रूप से नियंत्रित किया जाता है।

सबसे अधिक टेंशनर वाइंडर में उपयोग किया जाता है, एक चुंबकीय पाउडर टेंशनर है, जिसका आवेदन दायरा छोटा है।

एक है हाइस्टेरिसिस टेन्सर, जिसका उपयोग व्यापक है।

विंड ऑटोशन हिस्टेरिसिस टेन्सर का प्रयोग करता है।

फोटो से पता चलता है कि अधिकतम टॉर्क 5 किलोग्राम है और अधिकतम वोल्टेज 24 वी है।

आवेदनः

स्लॉट प्रकार के कम्यूटेटर आर्मचर का घुमाव

WIND-ST-TD2B पूर्ण स्वचालित रोटर घुमावदार मशीन एक डबल फ्लाई घुमावदार मशीन विशेष रूप से है

स्लॉट प्रकार के कम्यूटेटर रोटर के उत्पादन के लिए डिज़ाइन किया गया, जो मध्यम के उच्च गति वाले घुमाव के लिए उपयुक्त है

और मोटी व्यास रोटर. मशीन स्वचालित काटने तंत्र और सहायक तार सम्मिलन को अपनाता है

इस मशीन का व्यापक रूप से उपयोग किया जाता है

डीसी और श्रृंखला मोटर रोटर के घुमावदार। उपयुक्त घुमावदार व्यास 0.25 मिमी ~ 1.2 मिमी। व्यापक रूप से पतले में उपयोग

तार लाइन स्लॉट रोटर और बड़े व्यास स्लॉट प्रकार कम्यूटेटर रोटर, जो स्वचालित के लिए उपयुक्त है

विषम और सम क्रमांकित स्लॉट ग्रूव्स का घुमाव।

प्रतिस्पर्धात्मक लाभ:

1पतली तांबे की तार के साथ आर्मचर के लिए,

मशीन AWG30 ((0.25mm) तांबे के तार व्यास armature घुमावदार की अच्छी प्रतिक्रिया थी

2. मोटी तार के साथ आर्मचर के लिए, मशीन WIND-ST-TD2B AWG16 (1.35mm) आर्मचर संभाल सकता है

3.विशेष रूप से नामित कम्यूटेटर स्लॉटिंग मशीन के साथ काम करने की कोई आवश्यकता नहीं है

4. स्लॉट कम्यूटेटर की गुणवत्ता अच्छी होने पर 98% से ऊपर की उपज दर सुनिश्चित है

5. अब तक यह चीन में सबसे अच्छी मशीन है स्लॉट प्रकार के आर्मचर को घुमावदार करने के लिए

पैरामीटरः

बिजली की आपूर्तिः 220V, 50HZ

मोटरः वाइंडिंग मित्सुब्शी 1000W सर्वो मोटर

Mitsubshi 400W सर्वो मोटर को व्यवस्थित करना

सूचकांक Mitsubshi 400W सर्वो मोटर

तार का व्यास:0.45mm~1.25mm

यूनिट ओडीः70~250 मिमी

धुरीः 0~1500 आरपीएम

मोड़ संख्या 0-999

वायु दबावः 0.5-0.7Mpa

वायुगतिकीय: एयरटाक

उपयोग के लिए निर्देशः

मैन्युअल रूप से आर्मचर पर डाल दिया और प्रेस 'स्टार्ट' बटन, मशीन clamping, हुकिंग, घुमावदार, सूचकांक करेगा

स्वचालित रूप से और बार-बार जब तक एक आर्मचर पूरी तरह से घुमाया गया था।

WIND-ST-TD2B घुमावदार मशीन रिजर प्रकार के कम्यूटेटर के साथ आर्मचर के लिए घुमावदार करना है।

इसमें घुमाव बनाने के लिए डबल फ्लायर है और ऑटो तार काटने, क्लैंपिंग संरचना, सहायता तार के साथ

घुमाव की गति को बढ़ाने के लिए सम्मिलित करने का तरीका।

प्रश्न और उत्तर:

पूछिए:

क्या वे फ्लायर प्रकार की घुमावदार मशीन हैं? मैं समझना चाहता हूँ कि कैसे अपने घुमावदार मशीन डिजाइन कर सकते हैं

पारंपरिक घुमावदार मशीन की समस्या को दूर करने के लिए जो 2 पोल मोटर के लिए डिज़ाइन की गई है।

एक 4 ध्रुव टुकड़े टुकड़े में घुमावदार कॉइल टुकड़े टुकड़े के पार एक 2 ध्रुव टुकड़े टुकड़े की तुलना में एक छोटा कोण है

स्लॉट. इसलिए 4 ध्रुव घुमावदार मशीन चुंबक तार को निर्देशित करने के लिए एक छोटे कोण तार मार्गदर्शन सिर का उपयोग करें

एक 4-पोल लेमिनेशन स्लॉट में स्लाइड. तो, तार स्लॉट के बजाय सीट पर बैठने के लिए पक्ष पर बैठ जाएगा

स्लॉट के नीचे. एक 2 ध्रुव टुकड़े टुकड़े के लिए, मार्गदर्शन सिर व्यापक है और तार स्लाइड करने के लिए निर्देशित किया जा सकता है

स्लॉट के नीचे में।

आप एक 4 ध्रुव या 8 ध्रुव आर्मचर पर एक फ्लायर प्रकार घुमावदार मशीन का उपयोग करते हैं, तो आप मार्गदर्शन करने के लिए किसी भी विधि है

तार को पहले स्लॉट के नीचे ले जाएं, फिर स्लॉट के उद्घाटन तक जाएं - साफ और साफ।

उत्तर:

कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
