पूरी तरह से स्वचालित आर्मचर वाइंडिंग मशीन रोटर कॉइल वाइंडर इलेक्ट्रॉनिक टेन्सर के साथ

इलेक्ट्रॉनिक टेंशनर के साथ पूरी तरह से स्वचालित आर्मेचर वाइंडिंग मशीन रोटर कॉइल वाइन्डर

पवन-ST-TD2B

टेंशनरइस आर्मेचर वाइंडर का उपयोग इलेक्ट्रॉनिक रूप से नियंत्रित किया जाता है।

वाइन्डर में सबसे अधिक उपयोग किया जाने वाला टेंशनर, एक चुंबकीय पाउडर टेंशनर है, जिसकी अनुप्रयोग सीमा छोटी होती है।

एक एक हिस्टैरिसीस टेंशनर है, जिसमें एक विस्तृत अनुप्रयोग सीमा होती है।

विंड ऑटोशन हिस्टैरिसीस टेंशनर्स का उपयोग करता है।

फोटो से पता चलता है कि अधिकतम टॉर्क 5 KG है और अधिकतम वोल्टेज 24V है।

आवेदन पत्र:

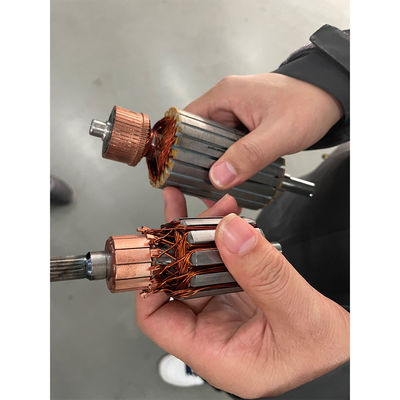

स्लॉटेड प्रकार कम्यूटेटर आर्मेचर वाइंडिंग

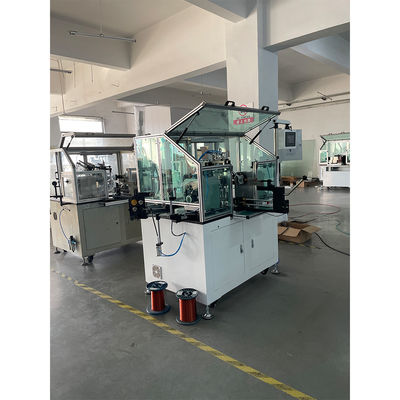

WIND-ST-TD2B पूर्ण स्वचालित रोटर वाइंडिंग मशीन विशेष रूप से एक डबल फ्लाई वाइंडिंग मशीन है

स्लॉट प्रकार के कम्यूटेटर रोटर के उत्पादन के लिए डिज़ाइन किया गया है, जो माध्यम की उच्च गति वाली वाइंडिंग के लिए उपयुक्त है

और मोटे व्यास का रोटर। मशीन स्वचालित क्लिपिंग तंत्र और सहायक तार सम्मिलन को अपनाती है

विधि, जो ग्रूव्ड रोटर की घुमावदार गति में काफी सुधार करती है। इस मशीन का व्यापक रूप से उपयोग किया जाता है

डीसी और श्रृंखला मोटर रोटर की वाइंडिंग। उपयुक्त घुमावदार व्यास 0.25 मिमी ~ 1.2 मिमी। पतले में व्यापक रूप से उपयोग करें

वायर लाइन स्लॉट रोटर और बड़े व्यास स्लॉटेड प्रकार कम्यूटेटर रोटर, जो स्वचालित के लिए उपयुक्त है

विषम और सम संख्या वाले स्लॉट खांचे की वाइंडिंग।

प्रतिस्पर्धात्मक लाभ:

1. पतले तांबे के तार वाले आर्मेचर के लिए,

मशीन को AWG30(0.25 मिमी) तांबे के तार व्यास आर्मेचर की वाइंडिंग की अच्छी प्रतिक्रिया मिली

2. मोटे तार वाले आर्मेचर के लिए, मशीन WIND-ST-TD2B AWG16 (1.35 मिमी) आर्मेचर को संभाल सकती है

3.विशेष नामित कम्यूटेटर स्लॉटिंग मशीन के साथ काम करने की आवश्यकता नहीं है

4. स्लॉट कम्यूटेटर की गुणवत्ता अच्छी होने पर 98% से अधिक उपज दर का आश्वासन दिया जाता है

5. वाइंडिंग स्लॉट टाइप आर्मेचर के लिए अब तक यह चीन की सबसे अच्छी मशीन है

पैरामीटर:

बिजली की आपूर्ति: 220V, 50HZ

मोटर: वाइंडिंग मित्सुब्शी 1000W सर्वो मोटर

मित्सुब्शी 400W सर्वो मोटर की व्यवस्था

मित्सुब्शी 400W सर्वो मोटर का अनुक्रमण

तार का व्यास: 0.45 मिमी ~ 1.25 मिमी

यूनिट ओडी: 70 ~ 250 मिमी

स्पिंडल: 0~1500rpm

टर्न नंबर 0-999

वायुदाब: 0.5-0.7Mpa

वायवीय: एयरटैक

उपयोग के लिए निर्देश:

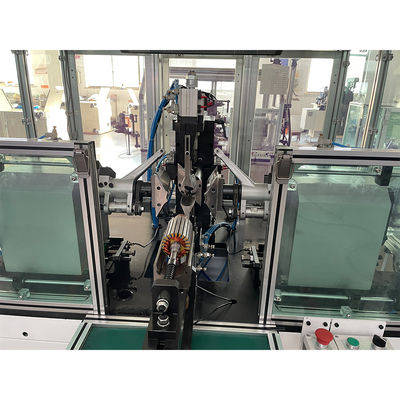

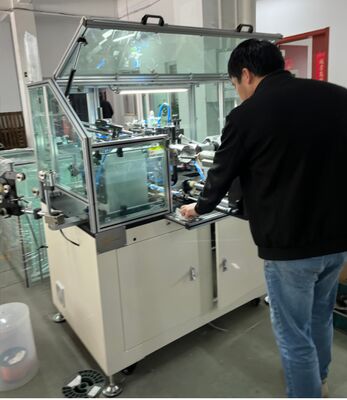

मैन्युअल रूप से आर्मेचर लगाएं और 'स्टार्ट' बटन दबाएं, मशीन क्लैंपिंग, हुकिंग, वाइंडिंग, इंडेक्सिंग करेगी

स्वचालित रूप से और बार-बार जब तक कि एक आर्मेचर पूरी तरह से घाव न हो जाए।

WIND-ST-TD2B वाइंडिंग मशीन राइजर टाइप कम्यूटेटर के साथ आर्मेचर के लिए वाइंडिंग करने के लिए है।

इसमें वाइंडिंग बनाने के लिए और ऑटो वायर कटिंग, क्लैम्पिंग स्ट्रक्चर, सहायक तार के साथ डबल फ्लायर है

वाइंडिंग की गति को उन्नत करने का तरीका सम्मिलित करना।

सवाल और जवाब:

पूछना:

क्या वे फ़्लायर-प्रकार की वाइंडिंग मशीन हैं? मैं यह समझना चाहूंगा कि आपकी वाइंडिंग मशीन का डिज़ाइन कैसा हो सकता है

पारंपरिक वाइंडिंग मशीन की समस्या को दूर करें जिसे 2 पोल मोटर के लिए डिज़ाइन किया गया है।

4 पोल लेमिनेशन में घुमावदार कुंडल का लेमिनेशन में 2 पोल लेमिनेशन की तुलना में छोटा कोण होता है

छेद। इसलिए, 4 पोल वाइंडिंग मशीन चुंबक तार का मार्गदर्शन करने के लिए एक छोटे कोण वाले तार मार्गदर्शक सिर का उपयोग करती है

4-पोल लेमिनेशन स्लॉट में स्लाइड करें। तो, तार स्लॉट पर बैठने के बजाय किनारे पर बैठेगा

स्लॉट के नीचे. 2 पोल लेमिनेशन के लिए, मार्गदर्शक सिर चौड़ा होता है और तार को स्लाइड करने के लिए निर्देशित किया जा सकता है

स्लॉट के निचले भाग में.

यदि आप 4 पोल या 8 पोल आर्मेचर पर फ़्लायर प्रकार की वाइंडिंग मशीन का उपयोग करते हैं, तो क्या आपके पास मार्गदर्शन करने के लिए कोई विधि है?

पहले तार को स्लॉट के नीचे तक लगाएं, फिर स्लॉट के उद्घाटन तक जाएं - साफ सुथरा।

उत्तर:

वीडियो देखने के लिए कृपया नीचे चित्र पर क्लिक करें
