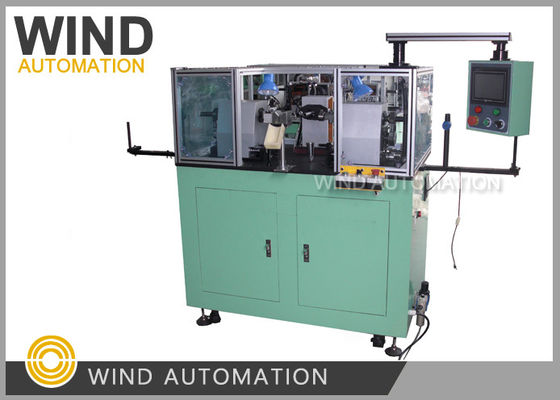

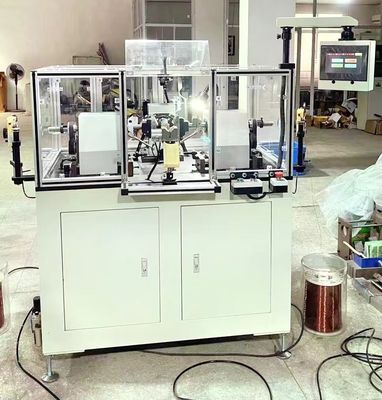

फाइन वायर ऑटोमेटिक आर्मेचर डीसी मोटर कॉइल वाइंडिंग मशीन AWG 40 से AWG23 पतली तांबा तार 0.08mm से 0.55mm

फाइन वायर ऑटोमेटिक आर्मेचर डीसी मोटर कॉइल वाइंडिंग मशीन AWG 40 से AWG23 पतली तांबा तार 0.08mm से 0.55mm

आवेदनः

यह आर्मचर वाइंडर WIND-STR-2 मोटर बड़े पैमाने पर उत्पादन के लिए एक तेजी से फ्लायर कॉइल वाइंडिंग मशीन है

हुक प्रकार के टंग प्रकार के कम्यूटेटर आर्मचर,मिक्सर,वाक्यूम क्लीनर,हैमर,पावर का निर्माण

उपकरण...

और छोटे तार व्यास घुमाव के लिए उपयुक्त है।

प्रतिस्पर्धात्मक लाभ:

पैरामीटर डेटाः

तार व्यासः 0.08 ~ 0.30 मिमी (मैकेनिकल प्रकार तनावकर्ता) AWG28 से AWG40

0.16~0.55mm (हिस्टेरेसिस तनाव उपकरण) AWG23 से AWG34

घुमावदार स्लॉट: विषम/समान संख्या

कम्यूटेटर व्यासः 8~40mm

कवच व्यासः 20~60 मिमी

आर्मर स्टैक की लंबाईः 10~60mm

घुमावदार मोटर की गतिः 0~3000 आरपीएम

नियंत्रण प्रणालीः मित्सुबिशी पीएलसी नियंत्रण

वायु आपूर्ति दबावः 0.5 ~ 0.7MPa

वोल्टेजःAC220V 50/60Hz

वजनः 500 किलोग्राम

आयामः 1800 ((l) X800 ((w) X1500 ((h) मिमी

HS कोडः 8479811000

कम्यूटेटर आर्मचर वाइंडिंग मशीन की जांच के लिए आवश्यक जानकारीः

1आर्मर/रोटर लैमिनेशन ड्राइंग

2आर्मर/रोटर असेंबली ड्राइंग

3आर्मर/रोटर स्टैक ड्राइंग

4आर्मर/रोटर वाइंडिंग आरेख चित्रः रोटर तार व्यास और मोड़ संख्या के साथ

5आर्मचर/कंप्यूटेटर ड्राइंग

6आवश्यक उत्पादकता

7अन्य तकनीकी आवश्यकता

यदि संभव हो, तो बेहतर होगा कि ग्राहक हमें नमूने भेज सके।
