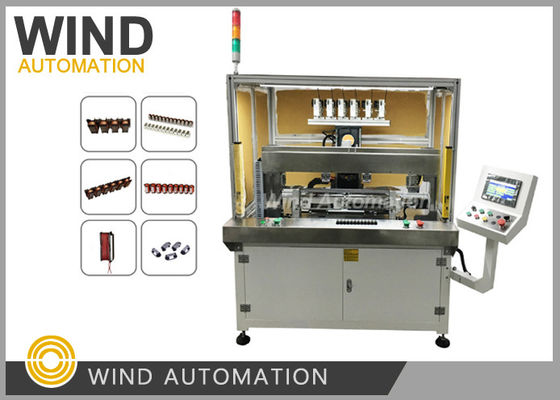

बीएलडीसी मोटर स्टेटर कॉइल वाइंडिंग मशीन बनाने के लिए प्रति 1.5 मिनट में 2 पीसी स्टेटर 9 स्लॉट12 स्लॉट रैखिक सुई वाइंडर

बीएलडीसी एयर कंडीशनर मोटर ऑटोमोटिव में आवेदन के लिए रैखिक घुमावI WIND-ZR158

घुमावदार मशीन WIND-ZR158 का चक्र समय :

1) 0.19 मिमी के तार का आकार, 600 मोड़ प्रति स्लॉट, 12 स्लॉट, 2pcs/7minutes

2) 0.56 मिमी के तार का आकार, प्रति स्लॉट 68 घुमाव, 9 स्लॉट, 2pcs/1.5minutes

घुमावदार मशीन अनुप्रयोगः

बीएलडीसी स्टेटर रेट लामिनेशन वाइंडिंग मशीन मोटर निर्माताओं के लिए एक प्रवृत्ति है जो करना चाहते हैं

उच्च स्लॉट भरने की दर, छोटे स्लॉट आकार, उच्च प्रदर्शन विद्युत मोटर्स का उत्पादन

घुमावदार मशीन के तकनीकी डेटाः

तार व्यासः 0.1mm से 0.8mm (AWG38 से AWG20)

स्टेटर की कुल लंबाईः अधिकतम 400 मिमी

स्टेटर स्टैक ऊंचाईः अधिकतम 100 मिमी

स्लॉट संख्याः कोई सीमित नहीं

मोड़ संख्याः कोई सीमित नहीं

घुमाव गतिः 600RPM (तार व्यास आकार, ढेर ऊंचाई के अनुसार)

हवा का स्रोत: 0.4~0.7MPa

मशीन की शक्तिः 8 किलोवाट

तीन चरण AC 380V 50~60Hz

वजनः लगभग 900 किलो

आयामः 1100 ((W) * 800 ((D) * 2000 ((H) मिमी

पवन स्वचालन सुई घुमावदार मशीन श्रृंखला

घुमावदार मशीन मुख्य विन्यासः

सीधी लेमिनेशन स्टैक वाइंडिंग मशीन विशेषताएंः

1घुमावदार सुई के ऊपर और नीचे के आंदोलन और टुकड़े टुकड़े के ढेर के लोहे के कोर के घूर्णन के माध्यम से,

विभिन्न कोर स्टैक मोटाई और विभिन्न मोड़ के साथ कोर पोल की संख्या आसानी से सेट किया जा सकता है

3. सर्पिल तार घुमाता नहीं है. टर्मिनल में cripmed मनमाने ढंग से सेट किया जा सकता है और किसी भी स्थान पर 360 ° पर रोक,

उत्पादन दक्षता में सुधार

उत्पाद प्रकारों की परत

और यास्कावा सर्वो मोटर, स्लॉट में enameled तार की स्थिति की स्थिरता सुनिश्चित किया जा सकता है

6मैनुअल या स्वचालित रोबोट हाथ से खिलाया जाने वाला तरीका चुना जा सकता है।

बड़े पैमाने पर उत्पादन में मोटर निर्माता ग्राहकों के लिए श्रम लागत में बचत।

कुल मिलाकर घुमावदार मशीन का रखरखाव अधिक सरल और सुविधाजनक है।

उदाहरण 9 ध्रुव/दांत हैं।

पहला ध्रुव-4वां ध्रुव-7वां ध्रुव

तीसरा ध्रुव-छठा ध्रुव-नौवां ध्रुव

इन दोनों उपकरणों का उपयोग अलग-अलग होता हैः पेंच का उपयोग नट के माध्यम से घूर्णी गति को रैखिक गति में परिवर्तित करने के लिए होता है।बेल्ट ड्राइव के आवेदन घूर्णी गति स्थानांतरित करने के लिए है, घूर्णन दिशा बदलें, और गति अनुपात बदलें।
स्क्रू ड्राइव, अच्छा स्टील, बड़े टोक़ प्रेषित कर सकते हैंe, सटीक स्थिति, लगातार कम्यूटेशन के दौरान प्रभाव कंपन पैदा करना आसान है।
बेल्ट ट्रांसमिशन, चिकनी ट्रांसमिशन, कंपन का उन्मूलन, भारी भार के तहत फेंकने में आसान।
एक, गेंद पेंच
बॉल स्क्रू एक आदर्श उत्पाद है जो घूर्णी गति को रैखिक गति में परिवर्तित करता है या रैखिक गति को घूर्णी गति में परिवर्तित करता है।
बॉल स्क्रू में स्क्रू, नट और बॉल होते हैं। इसका कार्य घूर्णन गति को रैखिक गति में परिवर्तित करना है, जो कि बॉल स्क्रू का आगे का विस्तार और विकास है।इस विकास का अर्थ है रोलिंग गति से स्लाइडिंग गति में असर को बदलनाछोटे घर्षण प्रतिरोध के कारण, विभिन्न औद्योगिक उपकरणों और सटीक उपकरणों में गेंद शिकंजा का व्यापक रूप से उपयोग किया जाता है।
बॉल स्क्रू बिजली के औजारों और सटीक मशीनरी में सबसे अधिक उपयोग किया जाने वाला ट्रांसमिशन तत्व है। इसका मुख्य कार्य घूर्णन गति को रैखिक गति में परिवर्तित करना है,या अक्षीय उलट बल में टोक़ परिवर्तित करने के लिएउच्च सटीकता, प्रतिवर्तीता और उच्च दक्षता के साथ।
बॉल स्क्रू की विशेषताएंः
1, कोई प्रतिक्रिया नहीं, उच्च कठोरता
गेंद पेंच दबाव के लिए जोड़ा जा सकता है, क्योंकि पूर्व दबाव एक नकारात्मक मूल्य के लिए अक्षीय निकासी कर सकते हैं, और फिर एक उच्च कठोरता (बल के माध्यम से गेंद पेंच दबाव देने के लिए,यांत्रिक उपकरणों के लिए वास्तविक उपयोग में, आदि के कारण गेंद के पीछे का बल तार के हिस्से की कठोरता को बढ़ा सकता है) ।
2, उच्च गति फ़ीड कर सकते हैं
बॉल स्क्रू अपनी गति की उच्च दक्षता और कम गर्मी उत्पादन के कारण उच्च गति से फ़ीड (मोशन) प्राप्त कर सकता है।
सटीकता सहिष्णुता: पी5.पी7--
दुनिया के अग्रणी गेंद शिकंजा निर्माताः
जापान THK गेंद पेंच, ताइवान Geng Teng GTEN गेंद पेंच, ताइवान ABBA गेंद पेंच, दक्षिण कोरिया SBC गेंद पेंच, जापान NSK गेंद पेंच
3, उच्च सटीकता की गारंटी
बॉल स्क्रू जोड़ी का उत्पादन जापान में निर्मित विश्व के उच्चतम स्तर की मशीनरी और उपकरणों के साथ किया जाता है। विशेष रूप से,तापमान और आर्द्रता को पीसने के लिए कारखाने के वातावरण में सख्ती से नियंत्रित किया जाता है, विभिन्न प्रक्रियाओं को इकट्ठा करने और निरीक्षण करने के लिए, पूर्ण गुणवत्ता प्रबंधन के कारण। प्रणाली पूर्ण सटीकता सुनिश्चित करती है।
4. स्लाइडिंग स्क्रू की तुलना में, ड्राइविंग टॉर्क 1/3 है
चूंकि गेंद पेंच जोड़ी के पेंच शाफ्ट और नट के बीच कई रोलिंग गेंदों हैं, इसलिए आंदोलन दक्षता अधिक प्राप्त की जा सकती है।ड्राइविंग टॉर्क 1/3 या उससे कम तक पहुँचता हैयानि एक ही गति परिणाम प्राप्त करने के लिए आवश्यक शक्ति रोलिंग स्क्रू जोड़ी की 1/3 है। यह बिजली बचाने में मददगार है।
5, सूक्ष्म आहार हो सकता है
चूंकि गेंद शिकंजा जोड़ी गेंद की गति का उपयोग करती है, इसलिए स्टार्टिंग टॉर्क बहुत छोटा है, और स्लाइडिंग गति जैसी कोई रेंगने वाली घटना नहीं होती है, और सटीक माइक्रो-फीडिंग की गारंटी दी जा सकती है।
दूसरा, टाइमिंग बेल्ट
टाइमिंग बेल्ट एक अंतहीन बेल्ट है जिसमें स्टील के तार के रस्सी या ग्लास फाइबर मजबूत परत के रूप में होते हैं और इसे पॉलीयूरेथेन (पॉलीयूरेथेन टाइमिंग बेल्ट) या नियोप्रीन रबर (रबर टाइमिंग बेल्ट) से ढंका जाता है।बेल्ट के आंतरिक परिधि एक दांत के आकार में बनाया जाता है और दांत बेल्ट पल्ली के साथ जाल.
जब टाइमिंग बेल्ट चलाया जाता है, ट्रांसमिशन अनुपात सटीक होता है, शाफ्ट पर बल छोटा होता है, संरचना कॉम्पैक्ट होती है, तेल प्रतिरोध, पहनने प्रतिरोध अच्छा होता है,एंटी एजिंग प्रदर्शन अच्छा है, सामान्य उपयोग का तापमान -20°C-80°C, v<50m/s, P<300kw, i<10, कम गति वाले ड्राइवों के लिए भी, जिन्हें सिंक्रनाइज़ेशन की आवश्यकता होती है।
टाइमिंग बेल्ट ड्राइव एक अंगूठी बेल्ट से बना है जिसमें आंतरिक परिधीय सतह पर समान रूप से दूरी वाली दांत प्रोफाइल और एक पहिया है जिसमें एक संबंधित अनास्टोमोसिस है।यह बेल्ट ड्राइव के लाभों को जोड़ती है, चेन ड्राइव और गियर ड्राइव। घूर्णन के दौरान, शक्ति को पहिया के दांतों के साथ दांतों के घोंसले के साथ जाली करके प्रेषित किया जाता है। सिंक्रोनस बेल्ट ड्राइव में सटीक ट्रांसमिशन अनुपात होता है, कोई फिसलन नहीं,स्थिर गति अनुपात प्राप्त कर सकते हैं, चिकनी ट्रांसमिशन, कंपन अवशोषण, कम शोर, ट्रांसमिशन अनुपात सीमा, आम तौर पर 1 तकः10अनुमेय लाइन गति 50M/S तक, कुछ वाट से सैकड़ों किलोवाट तक की शक्ति प्रदान करती है। उच्च संचरण दक्षता, आम तौर पर 98% तक, कॉम्पैक्ट संरचना,बहु-अक्ष ट्रांसमिशन के लिए उपयुक्त, कोई स्नेहन, कोई प्रदूषण नहीं, तो यह उन स्थानों में काम कर सकते हैं जो प्रदूषण की अनुमति नहीं है और काम के माहौल कठोर है।संचार केबल, प्रकाश उद्योग, रासायनिक उद्योग, धातु विज्ञान, उपकरण उपकरण, खाद्य, खनन, पेट्रोलियम, ऑटोमोटिव और विभिन्न प्रकार के यांत्रिक ट्रांसमिशन में अन्य उद्योग।
सिंक्रोनस बेल्ट की विशेषताएं
(1) सटीक ट्रांसमिशन, ऑपरेशन के दौरान कोई स्लाइडिंग नहीं, और निरंतर ट्रांसमिशन अनुपात;
(2) सुचारू संचरण, बफर, कंपन में कमी, कम शोर के साथ;
(3) उच्च संचरण दक्षता, 0 तक।98, महत्वपूर्ण ऊर्जा बचत प्रभाव;
(4) आसान रखरखाव, कोई स्नेहन नहीं, कम रखरखाव लागत;
(5) गति अनुपात का दायरा बड़ा है, आम तौर पर 10 तक, लाइन की गति 50 मीटर/सेकंड तक पहुंच सकती है, जिसमें कई वाट से लेकर कई सौ किलोवाट तक की बड़ी पावर ट्रांसमिशन रेंज होती है।
(6) इसका उपयोग 10 मीटर तक की केंद्र दूरी के साथ लंबी दूरी के प्रसारण के लिए किया जा सकता है।
तीसरा, विभिन्न बिंदु
1. पेंच का उपयोग नट के माध्यम से घूर्णी गति को रैखिक गति में परिवर्तित करने के लिए है। सिंक्रोनस बेल्ट ट्रांसमिशन का उपयोग घूर्णी गति को स्थानांतरित करने के लिए है,घूर्णन दिशा बदलेंबार ड्राइव, अच्छे स्टील के साथ, बड़े टोक़, सटीक स्थिति, और अक्सर कम्यूटेशन के दौरान प्रभाव कंपन उत्पन्न करने के लिए आसान प्रेषित कर सकते हैं।गेंद पेंच और नट के बीच कोई सफाई के कारण, रैखिक गति की सटीकता उच्च है, विशेष रूप से रिक्ति मुआवजे के बिना लगातार कम्यूटेशन में।गेंद पेंच और अखरोट के बीच घर्षण बहुत छोटा है और यह घूर्णन करने के लिए बहुत आसान हैबेल्ट ट्रांसमिशन, चिकनी ट्रांसमिशन, कंपन का उन्मूलन, भारी भार के तहत फेंकने में आसान।
2चूंकि गेंद पेंच और महिला पेंच के बीच कोई अंतर नहीं है, इसलिए रैखिक आंदोलन के दौरान सटीकता अधिक है, खासकर जब लगातार कम्यूटेशन के लिए अंतर की भरपाई की आवश्यकता नहीं होती है।गेंद पेंच और अखरोट के बीच घर्षण बहुत छोटा है और यह घूर्णन करने के लिए बहुत आसान है. गेंद पेंच तार का सिद्धांत घूर्णन गति को रैखिक गति में परिवर्तित करना और टॉर्क को अक्षीय उलट बल में परिवर्तित करना है। इसकी विशेषताएं उच्च परिशुद्धता,प्रतिवर्ती और उच्च दक्षता, जो रैखिक गति श्रृंखला के लिए एक छलांग है।
3, बेल्ट ड्राइव में एक सरल संरचना, चिकनी ट्रांसमिशन, कम लागत और बफर कंपन अवशोषण विशेषताएं हैं;गेंद पेंच और मोटर लचीला कनेक्शन प्राप्त करने के लिए युग्मन के बीच में जुड़ा होना चाहिएटाइमिंग बेल्ट को सिंक्रोनिक व्हील से सीधे मोटर आउटपुट शाफ्ट से जोड़ा जा सकता है।
