स्टेटर और एंकर वाइंडिंग के खंड बीएलडीसी पीएमएसएम और ईवी मोटर्स के लिए रैखिक वाइंडिंग लाइन सीधी लेमिनेशन

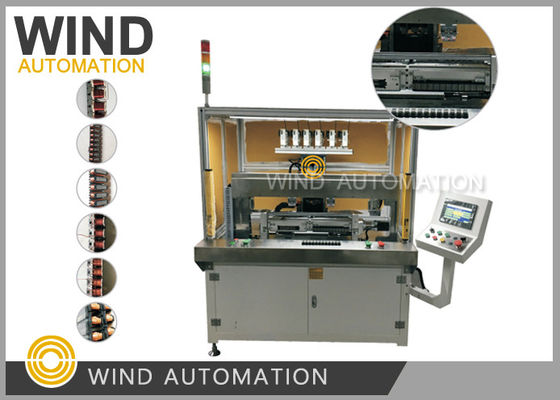

स्टेटर और एंकर वाइंडिंग के खंड BLDC PMSM और EV मोटर्स के लिए रैखिक वाइंडिंग लाइन सीधी लैमिनेशन WIND-ZR158-2







वाइंडिंग मशीन अनुप्रयोग:



BLDC स्टेटर सीधी लैमिनेशन वाइंडिंग मशीन उन मोटर निर्माताओं के लिए एक चलन है जो



उच्च स्लॉट भरने की दर, छोटे स्लॉट आकार, उच्च प्रदर्शन वाली विद्युत मोटरें बनाना चाहते हैं







वाइंडिंग मशीन तकनीकी डेटा:



तार का व्यास: 0.1 मिमी से 0.8 मिमी (AWG38 से AWG20)



स्टेटर की कुल लंबाई: अधिकतम 400 मिमी



स्टेटर स्टैक ऊंचाई: अधिकतम 100 मिमी



स्लॉट की संख्या: कोई सीमित नहीं



टर्न की संख्या: कोई सीमित नहीं



वाइंडिंग गति: 600RPM (तार के व्यास के आकार, स्टैक ऊंचाई के अनुसार)



एयरसोर्स: 0.4~0.7MPa



मशीन पावर: 8KW



3फेज AC 380V 50~60Hz



वजन: लगभग 900KGS



आयाम: 1100(W)*800(D)*2000(H)mm







वाइंडिंग मशीन WIND-ZR158 प्रतिस्पर्धी लाभ:



1. जापान डिज़ाइन, चीन में निर्मित



2. दो वर्किंग स्टेशन 1.5 मिनट में 24SWG, 68 टर्न, 9 पोल टीथ स्टेटर को वाइंड कर सकते हैं (1.5 मिनट/2pcs)



3. प्रत्येक खंड वाइंडिंग कॉइल डिस्प्लेसमेंट साफ-सुथरा और व्यवस्थित, परफेक्ट वाइंडिंग लेयर में न केवल साफ-सुथरा और व्यवस्थित



    उपस्थिति, बल्कि छोटे प्रतिरोध के साथ अच्छी गुणवत्ता भी है



4. दो स्टेशन या तीन स्टेशन स्वचालित लोडिंग डिवाइस के साथ हैं



5. 1pc स्टेटर वाइंडिंग (नीचे वाइंडिंग आवश्यकताओं) को वाइंड करने का चक्र समय



    1.5 मिनट/2pcs (2 वर्किंग स्टेशन), 1.5 मिनट/3pcs(3 वर्किंग स्टेशन)। एक स्टेटर ई के लिएप्रत्येक पोल



को 68 टर्न तार वाइंडिंग की आवश्यकता होती है। वाइंडिंग पहले टर्मिनल से शुरू होगी और तार टर्मिनलों में क्रिम्प्ड हो जाएगा



और फिर पहला पोल 68 टर्न कॉइल का वाइंड किया जाएगा फिर तार भाग के पीछे की ओर से 4वें पोल पर जाएगा,



यहां फिर से 68 टर्न दक्षिणावर्त और तार 7वें पोल पर पीछे से जाएगा और फिर से 68 टर्न कॉइल का वाइंडिंग



और फिर छोटे टर्मिनल को क्रिम्प्ड करना।







सीधी लैमिनेशन स्टैक वाइंडिंग मशीन फ़ीचर:



1. वाइंडिंग सुई के ऊपर और नीचे की गति और लैमिनेशन स्टैक आयरन कोर के घुमाव के माध्यम से,



     किसी भी ट्रैक को वाइंड किया जा सकता है। इसलिए, उत्पाद वाइंडिंग प्रोग्राम को बदलकर, संगत वाइंडिंग



    विभिन्न कोर स्टैक मोटाई और कोर पोल की विभिन्न टर्न संख्या के साथ आसानी से सेट किया जा सकता है



2.  मानव-मशीन संवाद ऑपरेशन मोड और रखरखाव को आसान बना सकता है



3.  सर्पिल तार टर्न नहीं। टर्मिनल में क्रिम्प्ड को मनमाने ढंग से सेट किया जा सकता है और किसी भी स्थान पर 360° पर रुक सकता है,



     नतीजतन, ब्रिज वायर लगाना और समग्र चक्र समय को छोटा करना सरल और सुविधाजनक है।



     उत्पादन क्षमता में सुधार



4. वाइंडिंग के दौरान, प्रत्येक परत में कॉइल की संख्या को लचीले ढंग से बदला जा सकता है ताकि उत्पाद के विभिन्न



    प्रकार की परत को महसूस किया जा सके।



5. चूंकि तांबे के तार ग्रूविंग ऑपरेशन उच्च-प्रदर्शन यास्कावा नियंत्रण प्रणाली के साथ किया जाता है



     और यास्कावा सर्वो मोटर, स्लॉट में इनेमल तार की स्थिति की स्थिरता सुनिश्चित की जा सकती है



     और इसलिए वाइंडिंग समय को छोटा करें।



6. मैनुअल या स्वचालित रोबोट हाथ फीडिंग विधियों का चयन किया जा सकता है।



    स्वचालित लोडिंग और अनलोडिंग उत्पादन लाइनों का पूर्ण स्वचालित उत्पादन महसूस कर सकता है,



    बड़े पैमाने पर उत्पादन में मोटर निर्माता ग्राहकों के लिए श्रम लागत की बचत।



7. वाइंडिंग उपकरण की सभी इकाइयों को पूरी तरह से मानकीकृत किया गया है, और टूलिंग को बदलना आसान है



    समग्र वाइंडिंग मशीन का रखरखाव अधिक सरल और सुविधाजनक है।

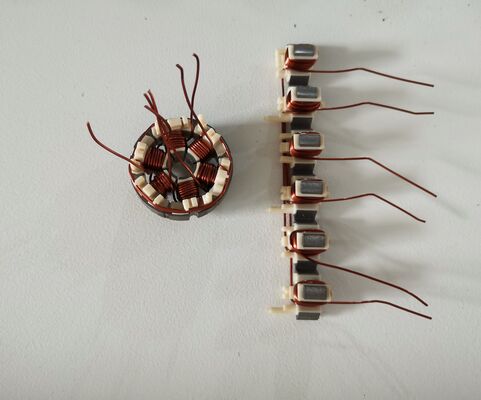

उदाहरण 9 पोल/टीथ हैं।



वाइंडिंग श्रृंखला:



1वां पोल-4वां पोल-7वां पोल



2रा पोल-5वां पोल-8वां पोल



3रा पोल-6वां पोल-9वां पोल



तार : 24SWG DUAL COAT







वाइंडिंग मशीन मुख्य विन्यास:



नियंत्रण प्रणाली	जापान यास्कावा
सर्वो प्रणाली	जापान यास्कावा
निम्न-वोल्टेज विद्युत घटक	श्नाइडर
टच स्क्रीन	वेनव्यू
सेंसर/लिमिट स्विच	ओमरोन
स्क्रू गाइड	हिविन
वायवीय इकाई	एयरटैक
बॉल बेयरिंग	एनएसके
सिंक्रनाइज़ेशन बेल्ट (टाइमिंग बेल्ट)	कॉन्टिनेंटल







BLDC वाइंडिंग मशीन में, दो विकल्प हैं, एक स्क्रू रॉड है, दूसरा बेल्ट है। दोनों का उपयोग



डिवाइस अलग है: स्क्रू का अनुप्रयोग नट के माध्यम से घूर्णी गति को



रैखिक गति में बदलना है। बेल्ट ड्राइव का अनुप्रयोग घूर्णी गति को स्थानांतरित करना, घूर्णन दिशा बदलना है,



और गति अनुपात बदलें। स्क्रू ड्राइव, अच्छी स्टील, बड़े टॉर्क, सटीक स्थिति, आसान संचारण के लिए



बार-बार कम्यूटेशन करते समय प्रभाव कंपन उत्पन्न करें। बेल्ट ट्रांसमिशन, सुचारू ट्रांसमिशन, उन्मूलन



कंपन का, भारी भार के तहत फेंकना आसान है। एक, बॉल स्क्रू बॉल स्क्रू एक आदर्श उत्पाद है जो



घूर्णी गति को रैखिक गति में परिवर्तित करता है या रैखिक गति को घूर्णी गति में परिवर्तित करता है। बॉल स्क्रू में शामिल हैं



स्क्रू, नट और बॉल। इसका कार्य घूर्णी गति को रैखिक गति में बदलना है, जो आगे है



बॉल स्क्रू का विस्तार और विकास। इस विकास का महत्व असर बदलना है



रोलिंग मोशन से स्लाइडिंग मोशन तक। छोटे घर्षण प्रतिरोध के कारण, बॉल स्क्रू व्यापक रूप से उपयोग किए जाते हैं



विभिन्न औद्योगिक उपकरणों और सटीक उपकरणों में।





बॉल स्क्रू बिजली उपकरणों और सटीक मशीनरी में सबसे अधिक इस्तेमाल किया जाने वाला ट्रांसमिशन तत्व है। इसका



मुख्य कार्य घूर्णी गति को रैखिक गति में बदलना है, या टॉर्क को अक्षीय उत्क्रमण में बदलना है



बल, साथ ही उच्च परिशुद्धता, प्रतिवर्तीता और उच्च दक्षता की विशेषताएं।



बॉल स्क्रू विशेषताएं:





1. कोई बैकलैश नहीं, उच्च कठोरता



बॉल स्क्रू को दबाव में जोड़ा जा सकता है, क्योंकि प्री-प्रेशर अक्षीय क्लीयरेंस को



नकारात्मक मान, और फिर एक उच्च कठोरता प्राप्त करें (बॉल स्क्रू बॉल के माध्यम से दबाव देने के लिए, वास्तविक में



यांत्रिक उपकरणों आदि के लिए उपयोग करें, गेंद के कारण तार की कठोरता को बढ़ाया जा सकता है



भाग)।





2. उच्च गति फ़ीड हो सकती है



बॉल स्क्रू अपनी उच्च गति की गति और कम गर्मी के कारण उच्च गति फ़ीड (गति) प्राप्त कर सकता है



उत्पादन।





3. उच्च-सटीक गारंटी

बॉल स्क्रू जोड़ी जापान में निर्मित मशीनरी और उपकरणों के दुनिया के उच्चतम स्तर के साथ लगातार उत्पादित की जाती है



विशेष रूप से, तापमान और आर्द्रता को कारखाने में कड़ाई से नियंत्रित किया जाता है



विभिन्न प्रक्रियाओं को पीसने, इकट्ठा करने और निरीक्षण करने के लिए पर्यावरण, सही गुणवत्ता के कारण



प्रबंधन। सिस्टम पूरी सटीकता सुनिश्चित करता है।





4. स्लाइडिंग स्क्रू की तुलना में, ड्राइविंग टॉर्क 1/3 है



चूंकि बॉल स्क्रू जोड़ी के स्क्रू शाफ्ट और नट के बीच कई रोलिंग बॉल हैं, इसलिए उच्चतर



गति दक्षता प्राप्त की जा सकती है। पिछले स्लाइडिंग स्क्रू जोड़ी की तुलना में, ड्राइविंग



टॉर्क 1/3 या उससे कम तक पहुँच जाता है, यानी, समान गति परिणाम प्राप्त करने के लिए आवश्यक शक्ति 1/3 है



रोलिंग स्क्रू जोड़ी का। यह बिजली बचाने में सहायक है।





5. माइक्रो फ़ीड हो सकती है

चूंकि बॉल स्क्रू जोड़ी बॉल मोशन का उपयोग करती है, इसलिए शुरुआती टॉर्क बहुत छोटा होता है, और कोई रेंगना नहीं होता है



घटना जैसे स्लाइडिंग मोशन होती है, और सटीक माइक्रो-फ़ीडिंग की गारंटी दी जा सकती है।



दूसरा,  टाइमिंग बेल्ट एक अंतहीन बेल्ट है जिसमें स्टील वायर रोप या ग्लास फाइबर मजबूत परत के रूप में होता है और



पॉलीयूरेथेन (पॉलीयूरेथेन टाइमिंग बेल्ट) या नियोप्रीन रबर (रबर टाइमिंग बेल्ट) से ढका जाता है। अंदर



बेल्ट का परिधि एक दांत के आकार में बनाया जाता है और दांतेदार बेल्ट चरखी के साथ जुड़ जाता है। जब



टाइमिंग बेल्ट संचालित होता है, ट्रांसमिशन अनुपात सटीक होता है, शाफ्ट पर बल छोटा होता है, संरचना है



कॉम्पैक्ट, तेल प्रतिरोध, पहनने का प्रतिरोध अच्छा है, एंटी-एजिंग प्रदर्शन अच्छा है, सामान्य



उपयोग तापमान -20°C-80°C, v<50m>



सिंक्रनाइज़ेशन। टाइमिंग बेल्ट ड्राइव एक वलय बेल्ट से बना है जिसमें समान रूप से दूरी वाले दांत प्रोफाइल हैं



आंतरिक परिधीय सतह पर और एक पहिया जिसके साथ एक संगत एनास्टोमोसिस होता है। यह जोड़ता है



बेल्ट ड्राइव, चेन ड्राइव और गियर ड्राइव के फायदे। घुमाने पर, शक्ति को मेष करके प्रेषित किया जाता है



पहिया के दांत के खांचे के साथ दांत। सिंक्रोनस बेल्ट ड्राइव में एक सटीक ट्रांसमिशन अनुपात है,



कोई पर्ची नहीं, एक स्थिर गति अनुपात प्राप्त कर सकता है, सुचारू ट्रांसमिशन, कंपन अवशोषण, कम शोर,



ट्रांसमिशन अनुपात रेंज, आमतौर पर 1:10 तक। अनुमेय लाइन गति 50M/S तक, बिजली की डिलीवरी



कुछ वाट से लेकर सैकड़ों किलोवाट तक। उच्च ट्रांसमिशन दक्षता, आमतौर पर 98% तक, कॉम्पैक्ट संरचना,



मल्टी-एक्सिस ट्रांसमिशन के लिए उपयुक्त, कोई स्नेहन नहीं, कोई प्रदूषण नहीं, इसलिए यह उन स्थानों पर काम कर सकता है जो नहीं हैं



प्रदूषण होने की अनुमति है और कार्य वातावरण कठोर है। यह उत्पाद कपड़ा, मशीन में व्यापक रूप से उपयोग किया जाता है



उपकरण, तंबाकू, संचार केबल, प्रकाश उद्योग, रासायनिक उद्योग, धातु विज्ञान, इंस्ट्रूमेंटेशन



उपकरण, खाद्य, खनन, पेट्रोलियम, ऑटोमोटिव और विभिन्न प्रकार के यांत्रिक में अन्य उद्योग



संचरण।



सिंक्रोनस बेल्ट की विशेषताएं:

(1) सटीक ट्रांसमिशन, ऑपरेशन के दौरान कोई स्लाइडिंग नहीं, और निरंतर ट्रांसमिशन अनुपात;

(2) सुचारू ट्रांसमिशन, बफर के साथ, कंपन में कमी, कम शोर;

(3) उच्च ट्रांसमिशन दक्षता, 0.98 तक, महत्वपूर्ण ऊर्जा बचत प्रभाव;

(4) आसान रखरखाव, कोई स्नेहन नहीं, कम रखरखाव लागत;

(5) गति अनुपात सीमा बड़ी है, आमतौर पर 10 तक, लाइन की गति 50m/s तक पहुंच सकती है, एक बड़ी शक्ति के साथ



    ट्रांसमिशन रेंज, कुछ वाट से लेकर कई सौ किलोवाट तक;

(6) इसका उपयोग 10 मीटर तक की केंद्र दूरी के साथ लंबी दूरी के ट्रांसमिशन के लिए किया जा सकता है।

तीसरा, अलग-अलग बिंदु

1. स्क्रू का अनुप्रयोग नट के माध्यम से घूर्णी गति को रैखिक गति में बदलना है।



सिंक्रोनस बेल्ट ट्रांसमिशन का अनुप्रयोग घूर्णी गति को स्थानांतरित करना, घूर्णन दिशा बदलना है,



और गति अनुपात बदलें। बार ड्राइव, अच्छी स्टील के साथ, बड़े टॉर्क, सटीक स्थिति, और आसान संचारण के लिए



बार-बार कम्यूटेशन करते समय प्रभाव कंपन उत्पन्न करें। बॉल स्क्रू और नट के बीच कोई क्लीयरेंस नहीं होने के कारण,



रैखिक गति की सटीकता अधिक होती है, खासकर बार-बार कम्यूटेशन में बिना



क्लियरेंस मुआवजा। बॉल स्क्रू और नट के बीच घर्षण बहुत कम होता है और यह बहुत आसान होता है



घुमाने के लिए। बेल्ट ट्रांसमिशन, सुचारू ट्रांसमिशन, कंपन का उन्मूलन, भारी भार के तहत फेंकना आसान है।



2. बॉल स्क्रू और महिला स्क्रू के बीच कोई अंतर नहीं होने के कारण, रैखिक होने पर सटीकता अधिक होती है

आंदोलन, खासकर जब बार-बार कम्यूटेशन को गैप मुआवजे की आवश्यकता नहीं होती है। बॉल स्क्रू और नट के बीच घर्षण



बहुत कम है और यह घुमाने में बहुत आसान है। बॉल स्क्रू वायर का सिद्धांत घूर्णी गति को रैखिक गति में बदलना है और टॉर्क को अक्षीय उत्क्रमण बल में बदलना है। यह



उच्च परिशुद्धता, प्रतिवर्तीता और उच्च दक्षता जैसी विशेषताएं हैं, जो रैखिक के लिए एक छलांग है



गति श्रृंखला।



3, बेल्ट ड्राइव में एक सरल संरचना, सुचारू ट्रांसमिशन, कम लागत और बफर कंपन अवशोषण है



विशेषताएं; बॉल स्क्रू और मोटर को लचीला प्राप्त करने के लिए कपलिंग के बीच में जोड़ा जाना चाहिए

कनेक्शन। टाइमिंग बेल्ट को सिंक्रोनस व्हील के साथ सीधे मोटर आउटपुट शाफ्ट से जोड़ा जा सकता है।
