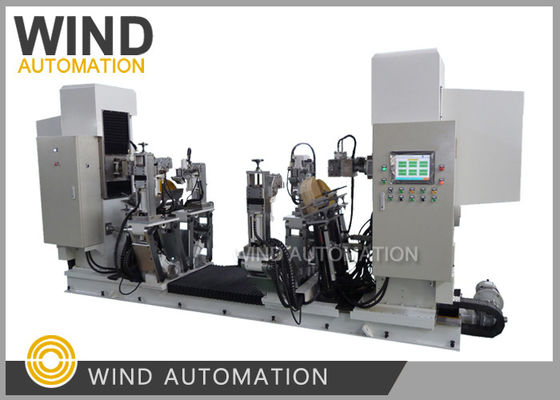

चार आर्म स्वचालित सीएनसी स्टेटर कॉइल टॉप आर्क बनाने की मशीन
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| महत्वपूर्ण कारक: | यह मोटर्स का निर्माण करने की क्षमता निर्धारित करता है | वर्किंग स्टेशन: | संयुक्त मशीन |
|---|---|---|---|
| संभाले गए तार का आकार: | 3मिमी*8मिमी, AWG9, AWG0 | हेयरपिन बनाने की प्रक्रिया: | काटना, इनामेल हटाना, ढालना |
| समय चक्र: | तार की लंबाई से संबंधित चक्र समय | एचएस कोड: | 84798110 |
चार आर्म स्वचालित सीएनसी स्टेटर कॉइल टॉप आर्क बनाने की मशीनें
आर्क बनाने वाली मशीन मोटर उत्पादन के लिए बहुत महत्वपूर्ण है। यह मोटर बनाने की क्षमता को निर्धारित करती है।
विंड ऑटोमेशन ने कई रूसी ग्राहकों को आपूर्ति की थी।
विशेषताएं
(1)यह मशीन डिजिटल नियंत्रण को अपनाती है, सीएनसी आनुपातिक सर्वो हाइड्रोलिक वाल्व द्वारा किया जाता है, सभी मापदंडोंप्रदर्शित, संशोधित, स्क्रीन पर संग्रहीत, भंडारण1000 से अधिक टुकड़ों तक पहुंच सकता है, सभी मापदंडों को किसी भी समय बुलाया जा सकता है, कॉइल के मापदंडों और स्क्रीन पर स्वचालित पहचान मूल्य प्रदर्शन।
विंड ऑटोमेशन ने कई रूसी ग्राहकों को आपूर्ति की थी।
विशेषताएं
(1)यह मशीन डिजिटल नियंत्रण को अपनाती है, सीएनसी आनुपातिक सर्वो हाइड्रोलिक वाल्व द्वारा किया जाता है, सभी मापदंडोंप्रदर्शित, संशोधित, स्क्रीन पर संग्रहीत, भंडारण1000 से अधिक टुकड़ों तक पहुंच सकता है, सभी मापदंडों को किसी भी समय बुलाया जा सकता है, कॉइल के मापदंडों और स्क्रीन पर स्वचालित पहचान मूल्य प्रदर्शन।
(2) यह उपकरण स्वचालित रूप से और क्रमिक रूप से फ्यूजीफॉर्म से उत्पाद के रोल तक रोल बनाने की प्रक्रिया को पूरा कर सकता है;
(3) इस उपकरण की कॉइल खोलने, कोण, नाक की ऊंचाई, चाप, नियंत्रण सटीक रूप से मोल्डिंग के बाद, अब मोल्ड को फिर से आकार देने की आवश्यकता नहीं है;
(4)इस उपकरण के अंत शीर्ष चाप प्रणाली बहु-बोर्ड संयोजन प्रकार को अपनाता है, विभिन्न चापों को सुनिश्चित करने के लिए मैन्युअल रूप से विभिन्न चापों को जोड़ता है।विनिर्देश कॉइल के अंत बनाने की आवश्यकताएं;
(5) इस उपकरण का क्लिप 0~140° समायोजित कर सकता है, रैखिक किनारे और अंत घूर्णन कोण उभार नहीं होगा,और क्लिप कसकर लॉक और कोई यांत्रिक क्षति सुनिश्चित करने के लिए रोल के बीच बनाने की प्रक्रिया में स्थानांतरित नहीं होगा, कॉइल के विद्युत प्रदर्शन को सुनिश्चित करने के लिए कॉइल इंटर-सर्कल इन्सुलेशन बरकरार है;
(6) इस उपकरण में कॉइल की रिबाउंड समस्या का बहुत आसान समाधान विधि है।
स्वतंत्र प्रणालियों के रूप में, वे एक दूसरे में हस्तक्षेप नहीं करते हुए खुद को समायोजित और क्षतिपूर्ति करते हैं।
विनिर्देश
विनिर्देश
1फ्यूजीफॉर्म कुल लंबाई सीमाः 580 ~ 3200 मिमी. टी प्रकार के कॉइल की अधिकतम चौड़ाईः 120 मिमी;
2कॉइल रैखिक पक्षः 400 ~ 2200 मिमी। मोल्डिंग के बाद अंत में प्रक्षेपण लंबाईः 75 ~ 560 मिमी;
3दो रैखिक पक्षों के बीच अधिकतम शामिल कोणः 0~70° क्रमशः सामने और पीछे के कोणों के लिए समायोज्य, कुल कोण 0~140°;
4,कोइल खोलने की कुल चौड़ाई (पिच): 100~800mm.
5कॉइल अनुभाग (चौड़ाई × ऊंचाई): 7~30mm × 12~70mm, न्यूनतम 7×12mm, अधिकतम 30×70mm, आगे और पीछे प्रत्येक पर 2 चक;
6,कोइल नाक पिन व्यासः φ24, φ39;
7,कोइल नाक भाग झुकावः 0 ~ 30°;
8,पीक नाक भाग ऊंचाईः -80 ~ 300 मिमी;
9, शीर्ष चाप ऊंचाईः 0 ~ 250 मिमी, अधिकतम 350 मिमी तक पहुंच सकता है जब बड़े उद्घाटन;
10आकार देने की सटीकताः कोण <±0.2°। मोल्डिंग मशीन पर उद्घाटन <±0.25mm~±0.75mm;
11,कोइल बनाने का चक्रः 1~2 मिनट में;
12हाइड्रोलिक पंप स्टेशन का सिस्टम दबावः 8Mpa, तेल ट्यूब दबाव का सामना करेंः >20Mpa;
13अन्य मानकों में भी सीधी लंबाई होती हैः 1600 मिमी, 2500 मिमी, 3200 मिमी।
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
