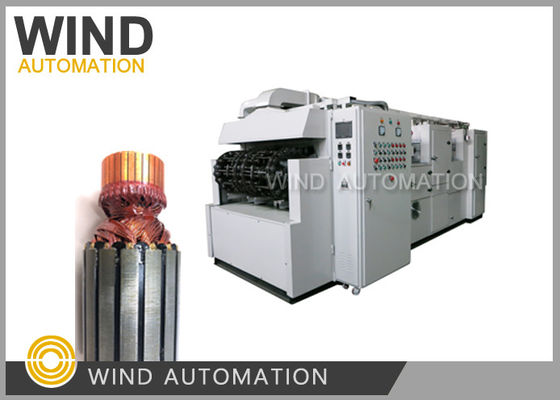

रोटर और विभिन्न कॉइल कोटिंग के लिए एक रोल डिप ट्रिपल लेक सिस्टम

रोटर और विभिन्न कॉइल कोटिंग के लिए एक रोल डिप ट्रिपल लेक सिस्टमWIND-ZDG

• विनिर्देश

• मुख्य श्रृंखला विशेष सीधी श्रृंखला को अपनाती हैः श्रृंखला पिच = 76.2 मिमी
• कार्यस्थलों का वितरण: कुल मिलाकर 120 कार्यस्थलों, 15 लोडिंग और अनलोडिंग स्टेशन, 25 प्रीहीटिंग स्टेशन, 4 एयर कूलिंग स्टेशन, 2 लैंच ड्रिपिंग स्टेशन,4pcs लेवलिंग स्टेशन, 15 पीसी कम तापमान वाले जेल स्टेशन, 39 पीसी सख्त स्टेशन, 15 पीसी शीतलन स्टेशन।
• इस फिटिंग में Ø16 ड्रिल चक है, जो दो मॉडल प्रकार के आर्मचर के लिए लागू होता है।
• चरण 1 स्टेशन एक बार.वार्निश ड्रिपिंग समय और चक्र समय सेट और प्रदर्शित किया जा सकता है.
• टपकने से पहले वर्कपीस घूमना शुरू हो जाती है, और गति इन्वर्टर द्वारा समायोजित की जाती है।
• लैंप के टपकने वाले भाग में एक परिशुद्धता पेरिस्टल्टिक पंप है, जिसमें 4 सेट पंप (बाएं और दाएं दोनों तरफ दो पंप) हैं। टपकने के प्रवाह को समायोजित किया जा सकता है।
• कठोरता सुरंग का कार्य तापमान समायोज्य है (≤150°C). कठोरता सुरंग की इन्सुलेशन परत 150 मिमी है, जो उच्च गुणवत्ता वाले रॉक ऊन से बनी है।
• विद्युत हीटिंग उपकरण गर्म हवा घुमावदार पंखे से सुसज्जित है। हीटिंग ट्यूब फिनड है और लंबे समय तक चलने वाला है (आमतौर पर 5 से 8 साल) । सभी टर्मिनल मशीन के बाहर हैं,जो सुरक्षित और विश्वसनीय हो.
• तापमान नियंत्रण अत्यधिक तापमान अलार्म समारोह के साथ बुद्धिमान तापमान नियंत्रण उपकरणों को अपनाता है, और स्वतंत्र रूप से प्रत्येक हीटिंग क्षेत्र को नियंत्रित कर सकता है।
• उपकरण एक केन्द्रापसारक निकास पंखे से सुसज्जित है, जो लेक ड्रिपिंग क्षेत्र और लोडिंग और अनलोडिंग क्षेत्र पर निकास और निकास उपचार करता है।
• मशीन पीएलसी द्वारा नियंत्रित होती है, और यह लोडिंग और अनलोडिंग को छोड़कर सभी प्रक्रियाओं को स्वचालित रूप से पूरा कर सकती है।
• विद्युत आपूर्ति: तीन चरण चार तार प्रणाली, AC380V/50Hz; कुल शक्ति लगभग 38Kw है।

• एमविन्यास

• आउटपुटअनुमान

यह मानते हुए कि चक्र का समय एक चरण में 90s है, वर्कपीस वार्म-अप समय ≈38min, जेल ≈23min, और इलाज का समय ≈60min है; यदि आप दिन में 10 घंटे काम करते हैं, तो मशीन 3.3 सर्कल चला सकती है,लेकिन पहले सर्कल में कोई आउटपुट नहीं है, तो

दैनिक उत्पादन = (3.3-1) वृत्त × 120 स्टेशन × 2 पक्ष = 550 टुकड़े

यदि चक्र का समय और कार्य समय बदला जाता है, तो आउटपुट तदनुसार बदल जाएगा।
