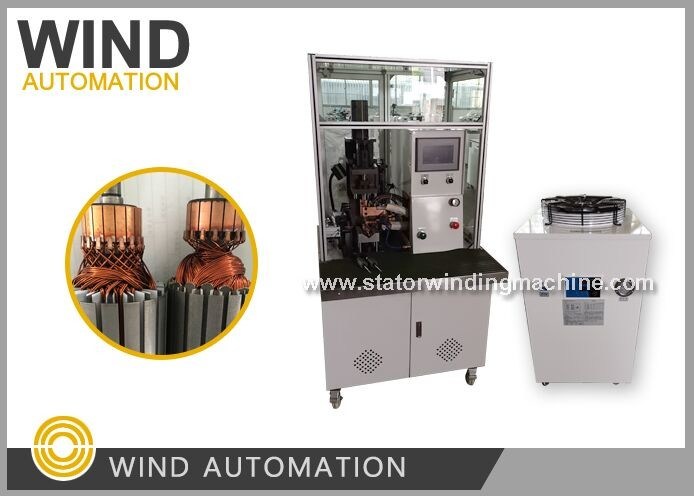

डीसी मोटर आर्मचर कम्यूटेटर फ्यूजर वेल्डिंग फ्यूजिंग सोल्डरिंग हॉट स्टैकिंग मशीन

आर्मेचर कम्यूटेटर फ्यूजिंग हॉट स्टेकिंग विंड-डीसी-सीडब्ल्यू003 के लिए डीसी पावर सप्लाई स्पॉट वेल्डिंग मशीन



(1) आवेदन:

पीएमडीसी मोटर आर्मेचर हुक कम्यूटेटर, राइजर कम्यूटेटर के साथ



(2) लाभ:




फ्यूजिंग सोल्डरिंग मशीन के प्रश्न और उत्तर: (उपयुक्त वेल्डिंग फ्यूजिंग हॉट स्टेकिंग मशीन का चयन कैसे करें)
  1- क्या प्रत्येक खंड का करंट और समय समायोज्य है?

--- मुझे लगता है कि आपका प्रश्न प्रत्येक खंड के लिए समान और निरंतर फ्यूजिंग गुणवत्ता प्राप्त करने के बारे में है,

उच्च आवृत्ति वाली डीसी पावर सप्लाई मशीन का आउटपुट करंट समान और स्थिर होता है, जो समान वेल्डिंग गुणवत्ता सुनिश्चित कर सकता है,
मशीन पैरामीटर सेट स्क्रीन पर, 63 हुक जैसे कई हुक वाले आर्मेचर के लिए 6 खंड वेल्डिंग करंट और समय सेटिंग है,

और 24 हुक कम्यूटेटर के लिए, आप बार नंबर को 1+22+1 = 24 के रूप में सेट करके वेल्डिंग पैरामीटर को 3 चरणों में विभाजित कर सकते हैं या सेटिंग को 1+1+1+2+3+16 = 24 के रूप में सेट करके विभाजित कर सकते हैं
हीट अप टाइम को इलेक्ट्रोड रॉड और वास्तविक स्थिति के लिए ध्यान में रखते हुए,
वास्तविक उत्पादन में, कुछ उपयोगकर्ता केवल सेक्शन1 में बार नंबर को 24 के रूप में सेट करते हैं,

2- इलेक्ट्रोड दूरी कैसे नियंत्रित की जाती है?

--- सुझाई गई दूरी लगभग 1.5 मिमी से 2 मिमी है, कम्यूटेटर ओडी में कुछ अंतर होने की स्थिति में 1 मिमी से अधिक होनी चाहिए
आप प्लग गेज के रूप में 1.5 मिमी मोटाई वाली वस्तु से जांच कर सकते हैं
3- क्या इस दूरी को मापने और फीडबैक करने के लिए कोई रूलर है?

--- अभी तक कोई रूलर नहीं है, केवल ऑपरेटर अवलोकन करता है,
4- इलेक्ट्रोड द्वारा हुक पर लगाया गया दबाव कैसे समायोजित और नियंत्रित किया जाता है?

--- विभिन्न आकार के प्रेस स्प्रिंग से दबाव समायोजित किया जा सकता है, स्प्रिंग से मोटे नियंत्रण के लिए, ऊपर स्क्रू से हल्के नियंत्रण के लिए
    और नवीनतम प्रकार विंड-टीएमआई-3 दबाव को नियंत्रित करने के लिए सर्वो मोटर के साथ
5- क्या इस दबाव को नियंत्रित करने के लिए कोई लोड सेल है?

--- अभी तक नहीं
कम्यूटेटर के लिए विंड ऑटोमेशन हाइड्रोलिक और सर्वो प्रेस मशीन,
शाफ्ट प्लेसमेंट में इस तरह का लोड सेल होता है जो दबाव को नियंत्रित और दिखा सकता है,
हम इसे नई फ्यूजिंग मशीन विंड-डीसी-सीडब्ल्यू003 में बाद में सर्वो डिवाइस दबाव के लिए लागू कर रहे हैं,
यह स्थानीय उपयोगकर्ताओं के लिए लागू किया जाएगा जिन्हें पहले आवश्यकता थी
6- फ्यूजिंग करंट कैसे नियंत्रित किया जाता है, क्या यह स्थिर रखा जाता है? करंट फीडबैक?

--- फ्यूजिंग स्थिर करंट को वोल्टेज द्वारा नियंत्रित किया जाता है
7- फ्यूजिंग चक्र के चरण क्या हैं, इस चक्र के प्रत्येक भाग को कैसे समायोजित किया जाता है? (बहुत महत्वपूर्ण)


--- फ्यूजिंग चक्र इलेक्ट्रोड कम्यूटेटर हुक को छूता है, फिर कम्यूटेटर हुक को दबाता है, दबाव बनाए रखता है और छोड़ता है
कृपया संलग्न फोटो पर फ्यूजिंग चक्र के ग्राफिक की जांच करें
यह चक्र चार कारकों से संबंधित है,
इलेक्ट्रोड और कम्यूटेटर हुक संपर्क सतह क्षेत्र, दबाव मान, दबाव समय बनाए रखना, फ्यूजिंग वोल्टेज
आप इन चार कारकों के टीम वर्क से एक सर्वश्रेष्ठ चक्र प्राप्त कर सकते हैं,
विंड-डीसी-सीडब्ल्यू003 का चक्र समय प्रति स्लॉट 0.4 सेकंड प्राप्त कर सकता है, जो अब तक चीन मोटर आर्मेचर फ्यूजिंग मशीनों में सबसे तेज है
उच्च आवृत्ति 15KHz शुद्ध आउटपुट डीसी करंट सुनिश्चित करती है, जबकि कुछ फ्यूजिंग मशीन 2KHz, 4KHz उच्च आवृत्ति नहीं हैं

स्थिर करंट प्रत्येक खंड को बिना हिचकिचाहट के फ्यूज करना सुनिश्चित कर सकता है, इसलिए डीसी पावर सप्लाई तेज और बिजली बचाती है
8- खराब फ्यूजिंग के लिए कोई चेतावनी संकेत है?

--- हाँ, मशीन में यह कार्य है
(4)





फ्यूजिंग मशीन पैरामीटर:तार व्यास: 0.01 ~ 1.2 मिमी

आर्मेचर ओडी: 20 ~ 100 मिमी

आर्मेचर स्टैक ऊंचाई: 10 ~ 100 मिमी

कम्यूटेटर ओडी: 8 ~ 70 मिमी

एयर सोर्स: 5 ~ 7 किग्रा/सेमी²

वेल्डिंग पावर: 10 ~ 30 किलोवाट

3 फेज एसी 380V 50 ~ 60 हर्ट्ज

वजन: लगभग 350 किग्रा

फ्यूजिंग पावर सप्लाई: विंड ऑटोमेशन स्व-विकसित उच्च आवृत्ति 15KHz, 500 ~ 5000A

नियंत्रण प्रणाली: जापान मित्सुबिशी पीएलसी

इंडेक्सिंग नियंत्रण: जापान मित्सुबिशी सर्वो पोजिशनिंग सिस्टम

7'' टच स्क्रीन (5)



विशेषता:1)  कम्यूटेटर स्पॉट वेल्डिंग मशीन कंडक्टर हॉट स्टेकिंग फ्यूजिंग पतले या बड़े तार के लिए उच्च आवृत्ति

     इन्वर्टर वेल्ड और हॉट स्टेकिंग कम्यूटेटर छोटे बड़े तार पतले और बड़े तार के साथ, अलग

     कूलिंग वाटर डिवाइस (कंडीशनर के रूप में कार्य करता है)

2)  वेल्डिंग ऑपरेशन टी से संबंधित है

ंगस्टन रॉड क्षेत्र, दबाव, वेल्डिंग समय, वोल्टेज करंट मान 3)  आर्मेचर ओडी, शाफ्ट आकार फिक्स्चर से संबंधित है

     आर्मेचर ओडी सामान्य रेंज 20 ~ 60 मिमी

     शाफ्ट 16 मिमी से नीचे शाफ्ट आकार

(6)

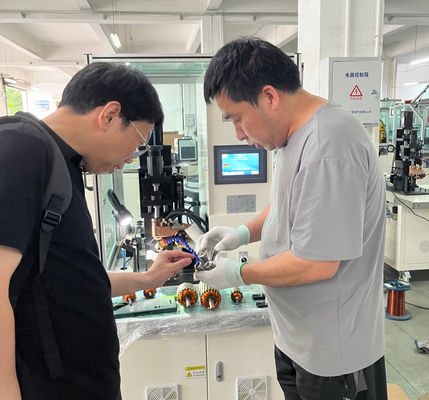

अंतर्राष्ट्रीय ग्राहक प्रतिक्रिया: वर्ष 2025 में

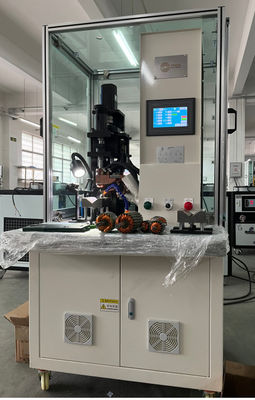

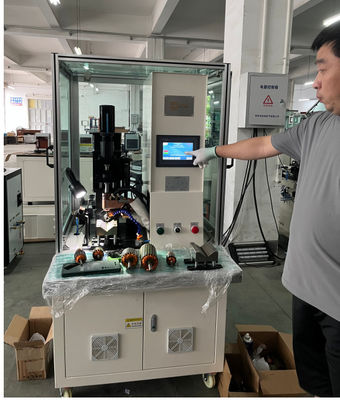

एक्सवाईजेड कंपनी के पास शंघाई विंड ऑटोमेशन इक्विपमेंट द्वारा निर्मित एक फ्यूजर मशीन भी है, जैसा कि चित्र में दिखाया गया है।
