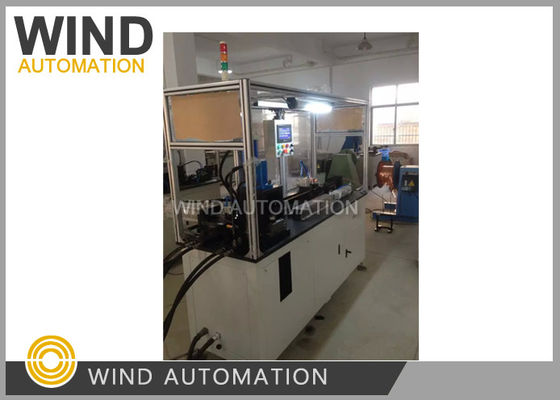

स्वचालित हेयरपिन निर्माता कॉइल वाइंडर वाइंडिंग मशीन WIND-AWF

पूरी तरह से स्वचालितएकआर्मेचर कॉइल (हेयरपिन) मेकरविंड-एडब्ल्यूएफ

एममशीन कार्य प्रक्रिया

मशीन नीचे दी गई प्रक्रिया के साथ हेयरपिन को स्वचालित रूप से बना सकती है,

स्वचालित वायर डीरीलिंग → वायर फीडिंग → वायर स्ट्रेटनर → प्रेस वायर →

साइड इनेमल रिमूवर → वायर चौड़ाई इनेमल रिमूवर → वायर खींचो → वायर कटिंग

→ वायर बेंड → पंच फॉर्मिंग वायर → अनलोडिंग,

आउटपुट: लगभग 3s' से 5s' प्रति पीस,

छह आर्मेचर कॉइल के लिए टूलिंग आसानी से बदला जा सकता है

1 – M154104458

2 – M154097736

3 – M154038444

4 – M154103929 इनेमल वायर का आकार नंगे तार के आकार में बदला जाएगा

5 – M154105507 इनेमल वायर का आकार नंगे तार के आकार में बदला जाएगा

6 – MBD-7G

मशीन निर्माण

1. स्वचालित वायर डीरीलिंग डिवाइस

2. वायर स्ट्रेटन तंत्र,

X, Y दिशा में दो सेट गाइड व्हील स्ट्रेटनिंग से मिलकर बना है

और सिलेंडर, सिलेंडर इसे सीधा करने के लिए तार खींचता है।

3. वायर फीडिंग तंत्र

सर्वो मोटर डेल्टा वायर फीडिंग मॉड्यूल को तार फीड करने के लिए चलाती है,

वायर फीडिंग की लंबाई स्क्रीन पर सेट की जा सकती है,

और अधिकतम वायर फीडिंग लंबाई 500 मिमी है

4. इनेमल रिमूवर तंत्र

इनेमल रिमूवर दो संरचनाओं से बना है,

साइड इनेमल रिमूवर और चौड़ाई इनेमल रिमूवर

साइड इनेमल रिमूवर साइड पर इनेमल को छीलने के लिए 3pcs रत्न चाकू का उपयोग करता है

चौड़ाई इनेमल रिमूवर विपरीत दिशाओं में खरोंच करने के लिए दो कटर का उपयोग करता है

और खरोंच की गहराई को नियंत्रित/सीमित करें

इनेमल रिमूवर फ़ंक्शन को टच स्क्रीन पर चालू/बंद किया जा सकता है।

5. कटिंग तंत्र

कटिंग तंत्र में प्रेस वायर और कट वायर डिवाइस शामिल हैं,

कटिंग से पहले, प्रेस वायर सिलेंडर और प्रेस टूलिंग तार को हिलने से रोकने के लिए दबाते हैं,

और फिर चार कटर से तार काटें, उसी समय यदि बर्र होती है तो उसे हटा सकते हैं

6. वायर बेंडिंग तंत्र

प्रेस वायर डिवाइस और सिलेंडर द्वारा संचालित बेंडिंग डिवाइस से मिलकर बना है

और हाइड्रोलिक सिस्टम द्वारा संचालित पंचिंग फॉर्मिंग डिवाइस।

फॉर्मिंग के बाद, वायर सिलेंडर वापस मुड़ने पर हेयरपिन को स्वचालित रूप से अनलोड करें।

सिमेंस या डेल्टा पीएलसी

डेल्टा सर्वो मोटर

वेइनव्यू टच स्क्रीन

एयरटैक सिलेंडर

वजन: लगभग 850Kg

मशीन आयाम: 1,800mm x 750 mm x 1800mm³

मशीन और वायर डीरीलिंग डिवाइस की दूरी 3000mm होनी चाहिए
