पीएससी स्टेटर कॉइल वाइंडिंग मशीन 1-स्टेशन या 2-स्टेशन स्मार्ट फुट प्रिंट
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| मोटर स्टेटर कॉइल वाइंडिंग: | सीएनसी प्रकार के नहीं सर्वो सिस्टम के साथ | सामान्य कॉइल वाइंडर की तुलना करें: | तांबा तार बचाओ |
|---|---|---|---|
| तार मापक: | Min. न्यूनतम. 0.1mm (AWG38) 0.1 मिमी (AWG38) | स्वचालन प्रकार: | रोटरी डिवाइस के साथ पूर्ण स्वचालित ऊर्ध्वाधर घुमावदार |
| मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
| प्रमुखता देना: | स्टेटर कॉइल वाइंडिंग मशीन,स्वचालित कॉइल वाइंडिंग मशीन |
||

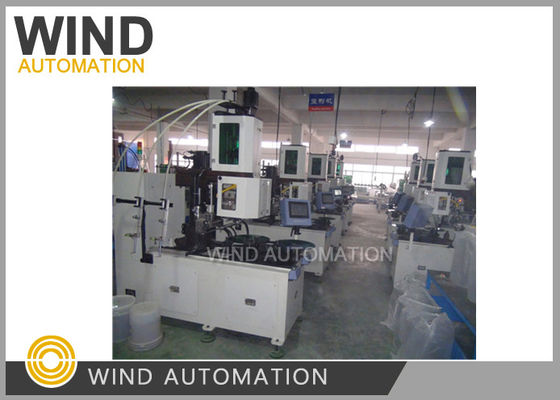

1-स्टेशन या 2-स्टेशन पीएससी स्टेटर कॉइल वाइंडिंग मशीन स्मार्ट फुट प्रिंट WIND-100-VW
आवेदनः
WIND-100-VW ऊर्ध्वाधर घुमावदार मशीन घुमावदार कोइल और स्थानांतरण के लिए कोइल डाल रूप में (परिवर्तन के साथ रूप में)
तार अगले ऑपरेशन प्रक्रिया कंकड़ और कॉइल सम्मिलन मशीन में स्टेटर में embered जा सकता है)
यह विशेषता उच्च दक्षता है, तांबे के तार को बचाने और उच्च भरने के साथ छोटे स्लॉट खोलने स्टेटर के लिए उपयुक्त है
दर, भी तार सम्मिलन ऑपरेशन के दौरान नहीं तोड़ (स्थानीय उपयोगकर्ता की प्रतिक्रिया)
लाभः
मशीन का आकार और मोटर पोल स्टेटर स्टैक ऊंचाई
1. इंजीनियर कब पुष्टिमशीन की अधिकतम गहराई (सामने से पीछे तक) 70 है
24.6,8 ध्रुव स्टेटर अधिकतम ढेर ऊंचाई 4.3'(110 मिमी) हो सकता है
दो कार्य स्टेशन घुमावदार मशीन
1इसकी गहराई लगभग 79' है क्योंकि इसमें घुमाव के लिए दो कार्य स्टेशन थे।
2. गहराई कॉइल के आकार से संबंधित है अपने 48 फ्रेम PSC स्टेटर
|
✓ सामग्री की बचत |
कूपर तार बचाने के लिए क्योंकि अलग-अलग कॉइल कनेक्ट करने की जरूरत नहीं है
|
|
✓स्टेटर संकीर्ण स्लॉट |
उच्च भरने दर स्टेटर घुमावदार सम्मिलन के लिए उपयुक्त निरंतर घुमावदार गुणवत्ता
ऊपर स्लॉट चौड़ाई के साथ1.36 मिमी
|
|
✓मजदूरी की लागत में बचत |
स्टेटर घुमावदार मशीन हवा की कुंडली सीधे घुमावदार पूर्व हस्तांतरण करने के लिए, ऑपरेटर
जगह में कुंडल लगाने की जरूरत नहीं है, इसके बजाय वे सिर्फ स्थानांतरण पर डाल करने की जरूरत है
घुमावदार सम्मिलन मशीन पर पूर्व
|
|
✓ बेहतर घुमावदार गुणवत्ता
|
आम सीएनसी वाइंडिंग बनाने की मशीन की तुलना में, WIND-100-VM न केवल
तांबे के तार को बचाने के लिए, लेकिन यह भी घुमावदार गुणवत्ता सुनिश्चित करने के लिए
स्टेटर, वहाँ घुमावदार तारों सम्मिलन ऑपरेशन प्रक्रिया के दौरान टूट नहीं है
|
पैरामीटर:
तार का व्यास:0.2~1.2 मिमी
मिन स्टेटर आईडी:40 मिमी
अधिकतम स्टेटर ओडी:175 मिमी
कोर की लंबाई:40-130 मिमी
शक्ति:380V, 50/60KW
वजनः लगभग 1100 किलोग्राम
आयामः 1900 (L) x850 (W) x3200 ((H) मिमी
नीचे दी गई तालिका की आवश्यकता है जब आप पूछताछ भेज
| स्टेटर का विवरण | |||||||||
| टुकड़े टुकड़े करने का चित्र | स्टेटर आईडी. (मिमी) |
स्टेटर ओवरडोज (मिमी) |
स्लॉट नं. | ढेर की ऊँचाई (मिमी) |
तार का प्रकार (कॉपर/अल) |
तार का व्यास (मिमी) |
समानांतर तार संख्या |
मोड़ की संख्या प्रति कोइल |
कॉइल पिच |
सम्पर्क करने का विवरण
Shanghai Wind Automation Equipment Co.,Ltd
व्यक्ति से संपर्क करें: Ms. Emily
हम करने के लिए सीधे अपनी जांच भेजें
