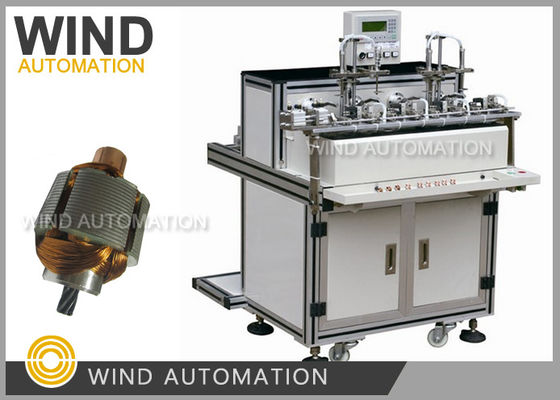

ODD स्लॉट माइक्रो मोटर आर्मचर वाइंडिंग मशीन रोटर वाइंडिंग मशीन 3 / 5 / 7 स्लॉट के लिए

ओडीडी स्लॉट माइक्रो आर्मचर रोटर वाइंडिंग मशीन 3,5 स्लॉट के लिए WIND-ODD-4

आवेदनः

माइक्रो मोटर 3 स्लॉट के साथ, 5 स्लॉट, यहां तक कि स्लॉट बिजली उपकरण, खिलौना कवर,

विंडशील्ड वाशर पंप, दरवाजा लॉक एक्ट्यूएटर, ऑटोमोटिव पार्ट्स

लाभः

1.स्वचालित क्लैंपिंग, स्वचालित घुमाव, स्वचालित अनुक्रमण,स्वचालित हुक कम्यूटेटर कोण

2उच्च दक्षतायहाँ 4 कार्य स्टेशन हैं, 4 आर्मचर एक ही समय में घुमाया जा सकता है

3.तार व्यास सीमा है0.08~0.55mm (AWG23 ~ AWG40)

4. स्लॉट कम्यूटेटर की गुणवत्ता अच्छी होने पर 98% से ऊपर की उपज दर सुनिश्चित है

5. अब तक यह चीन में सबसे अच्छी मशीन है स्लॉट प्रकार के आर्मचर को घुमावदार करने के लिए

पैरामीटर:

1तार का व्यास: 0.08~0.55 मिमी(AWG23 ~ AWG40)

2आर्मर प्रकारः समान स्लॉट जैसे 3,5 स्लॉट रोटर

3आर्मर व्यासः 8~25 मिमी (0.315' से 1'')

4. अधिकतम आर्मचर स्टैक लंबाईः 30 मिमी

5घुमावदार मोटर की गतिः0~3000 आरपीएम

6. अधिकतम शाफ्ट लंबाईः 70 मिमी

7.नाम शक्ति: ≤1.2kW

8वायु आपूर्ति दबावः 0.4MPa से 0.8MPa

9वोल्टेजः AC220V 50/60Hz

10कार्य वातावरण का तापमान: 0°C से 45°C

11.कामकाजी वातावरण आर्द्रता:10%~60% ((कोई संघनक नहीं)

12.मशीन का आयाम:1100*1200*1300 मिमी

13पैकेज का आयाम:1200*1200*1500 मिमी

14.मशीन का वजनः 320 किलोग्राम

15पैकेज का वजन:430 किलोग्राम

पूछताछ भेजने के लिए आवश्यक जानकारी:

1. घुमावदार आरेख में तार व्यास शामिल है

2आर्मर लेमिनेशन ड्राइंग

नीचे डीसी गियरमोटर अनुप्रयोग के लिए 5 स्लॉट रोटर का एक घुमावदार तरीका दिया गया हैः

स्लॉट 1 से स्लॉट 3 तक

स्लॉट 2 से स्लॉट 4

स्लॉट 3 से स्लॉट 5 तक

स्लॉट 4 से स्लॉट 1

स्लॉट 5 से स्लॉट 2

कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
