उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
कुंडल घुमावदार प्रकार: | आर्मेचर लैप वायर वाइंडिंग | मोटर प्रकार: | बिजली उपकरण, ड्रिल, हथौड़ा, डी रणहुरा, ग्रूव कम्यूटेटर |
---|---|---|---|
घुमावदार विधि: | फ़्लायर वाइंडिंग, नीडल वाइंडिंग नहीं | स्टेशन: | एक स्टेशन दो फ़्लायर |
मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
एनसीएम नंबर / एचएस कोड:: | कॉइल वाइंडिंग मशीन 8479811000 | ||
हाई लाइट: | रोटर वाइंडिंग मशीन,डायनेमिक बैलेंसिंग मशीन |

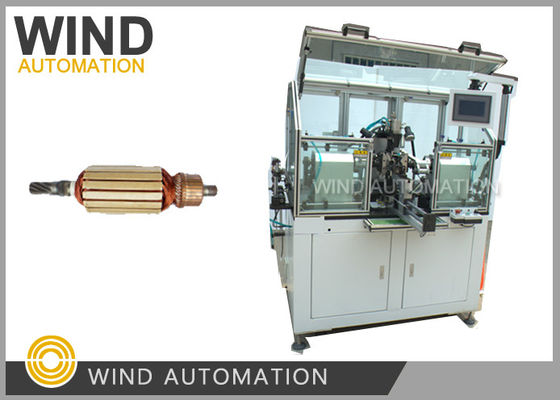

PMDC रोटर राइजर कम्यूटेटर आर्मर AWG16 से AWG30 कॉपर वायर वाइंडिंग मशीन
WIND-ST-TD2B
आवेदनः

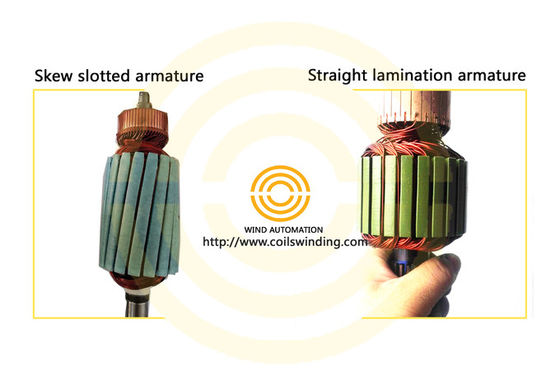

स्लॉट वाइंडिंग
लाभः
1पतली तांबे की तार के साथ आर्मचर के लिए,
मशीन AWG30 ((0.25mm) तांबे के तार व्यास armature घुमावदार की अच्छी प्रतिक्रिया थी
2. मोटी तार के साथ आर्मचर के लिए, मशीन WIND-ST-TD2B AWG16 (1.35mm) आर्मचर संभाल सकता है
3.विशेष रूप से नामित कम्यूटेटर स्लॉटिंग मशीन के साथ काम करने की कोई आवश्यकता नहीं है
4. स्लॉट कम्यूटेटर की गुणवत्ता अच्छी होने पर 98% से ऊपर की उपज दर सुनिश्चित है
5. अब तक यह चीन में सबसे अच्छी मशीन है स्लॉट प्रकार के आर्मचर को घुमावदार करने के लिए
पैरामीटर:
बिजली की आपूर्तिः 220V, 50HZ
मोटरः वाइंडिंग मित्सुब्शी 1000W सर्वो मोटर
Mitsubshi 400W सर्वो मोटर को व्यवस्थित करना
सूचकांक Mitsubshi 400W सर्वो मोटर
तार का व्यास:0.45mm~1.25mm
यूनिट ओडीः70~250 मिमी
धुरीः 0~1500 आरपीएम
मोड़ संख्या 0-999
वायु दबावः 0.5-0.7Mpa
वायुगतिकीय: एयरटाक
उपयोग के लिए निर्देशः
मैन्युअल रूप से आर्मचर पर डाल दिया और प्रेस 'स्टार्ट' बटन, मशीन clamping, हुकिंग, घुमावदार, सूचकांक करेगा
स्वचालित रूप से और बार-बार जब तक एक आर्मचर पूरी तरह से घुमाया गया था।

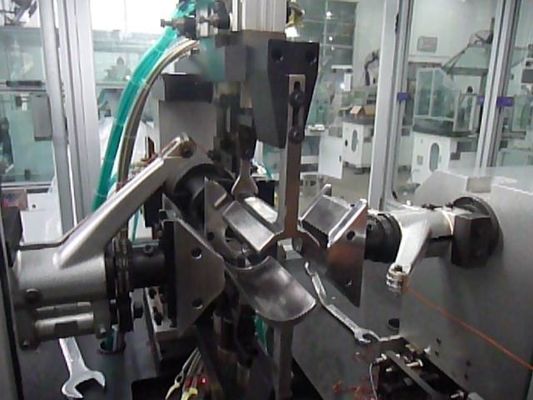

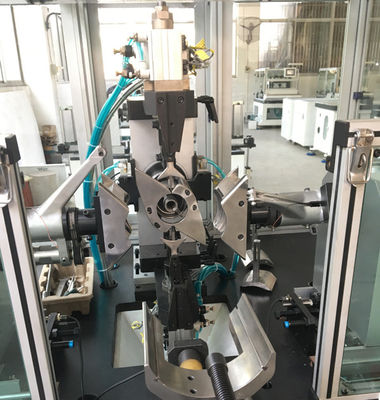

WIND-ST-TD2B घुमावदार मशीन रिजर प्रकार के कम्यूटेटर के साथ आर्मचर के लिए घुमावदार करना है।
इसमें घुमाव बनाने के लिए डबल फ्लायर है और ऑटो तार काटने, क्लैंपिंग संरचना, सहायता तार के साथ
घुमाव की गति को बढ़ाने के लिए सम्मिलित करने का तरीका।
पद | नाम | प्रकार | मात्रा |
1 | स्पिंडल घुमावदार बेल्ट | 165L | 1pc |
2 | सूचकांक घुमावदार बेल्ट | 182XL | 1pc |
3 | बेल्ट | 102XL | 2pcs |
4 | फ्यूज | RT18-32 2A | 2pcs |
5 | फ्यूज | RT18-32 10A | 2pcs |
6 | सिरेमिक तार पहिया | ¥6 | 2pcs |
7 | सेंसर | एएल-13डी-02 | 1pc |
8 | सेंसर | AL-11RL-02 | 1pc |
9 | वी असर | 1pc | |
10 | FDS016 | 1pc | |
11 | तार के लिए बाल्टी | 1pc | |
औजार | |||
पद | नाम | प्रकार | मात्रा |
1 | हेक्सागोन स्लिपर के अंदर | 8pcs | 1 सेट |
2 | खुला कुंजी | 13-16 मिमी | 1pc |
3 | स्लॉट स्क्रू | 1.5' | 1pc |
4 | क्रॉस स्क्रू | 4' | 1pc |
5 | कुंजी | 8pcs | 1 सेट |
6 | पेंच | स्टेनलेस स्टील | 1pc |
7 | विकर्ण चाप | 1pc | |
1pc |
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
