आर्मेचर प्रकार: | सम स्लॉट 12,16,36 एसी डीसी मोटर रोटर | आर्मेचर पोल: | 4पोल |
---|---|---|---|
आर्मर स्लॉट: | डबल फ्लायर 12 स्लॉट, 16 स्लॉट, 24 स्लॉट, 28 स्लॉट, 36 स्लॉट को कवर करने वाले सम स्लॉट | घुमावदार प्रकार: | लैप वाइंडिंग, वेव वाइंडिंग नहीं |
मानव-मशीन इंटरफ़ेस: | निदान स्क्रीन पर दिखाएँ | प्रचालन की विधि: | स्टेप, ऑटो, जॉग |
हाई लाइट: | आर्मचर कॉइल वाइंडिंग मशीन,रोटर वाइंडिंग मशीन |

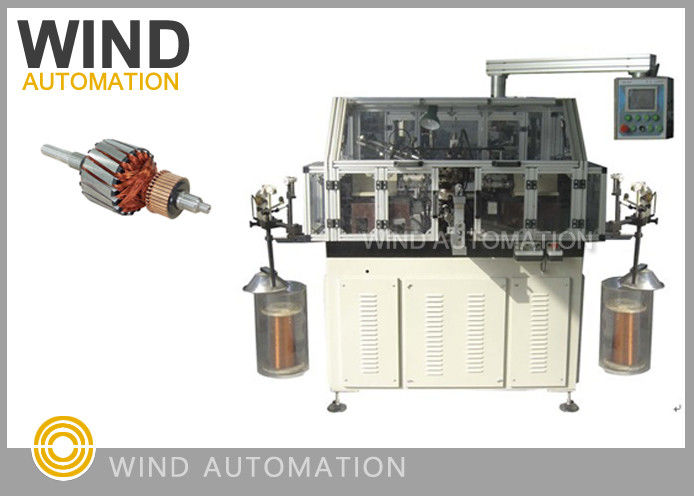

स्वचालित डबल फ्लायर आर्मचर वाइंडर लूप वाइंडिंग मशीन 4पोल रोटर WIND-STR के लिए
आवेदनः
यह आर्मचर वाइंडर WIND-STR मोटर बड़े पैमाने पर उत्पादन के लिए एक तेजी से फ्लायर कॉइल वाइंडिंग मशीन है
हुक प्रकार के कम्यूटेटर आर्मचर, मिक्सर, वैक्यूम क्लीनर, हैमर, पावर टूल्स का निर्माण...
कार्य सिद्धांत:
यह पूरी तरह से स्वचालित घुमावदार मशीन WIND-STR डबल फ्लायर संरचना को अनुकूलित करती है,2pcsएमइत्सुबिशीसर्वो
मोटर ड्राइव दो फ्लायर रोटेशन, और 1pc Mitubishi अनुक्रमण सर्वो मोटर सुनिश्चित सटीक
सूचकांक
काम के दौरान आर्मचर शरीर बाएं और दाएं पक्ष दो घुमावदार टूलींग और शाफ्ट द्वारा कसकर clamped है
clamping device. जब फ्लायर चल रहे हैं, तार तार धारक के माध्यम से चला जाता है, तनाव डिवाइस तो प्रवेश करता है
खोखला धुरी, तार स्लाइडिंग पहिया से बाहर आता है, तो तार फ्लायर के माध्यम से आर्मचर स्लॉट में स्लाइड करता है
इस चरण के बाद, घुमाव करने के लिए स्लॉट में आर्मचर।
लाभः
1पागलतेजी से, सामान्य स्थिति में गति से हवा कर सकते हैं 1000~1500rpm, में एक टुकड़ा घाव आर्मचर प्राप्त
23s
2. घुमावदार पैरामीटर विभिन्न आर्मचर के लिए टच स्क्रीन पर सेट किया जा सकता है, आसान संचालन
12 स्लॉट, 24 हुक के रूप में
12 स्लॉट, 12 स्लॉट
3. डबल फ्लायर वाइंडिंग मशीन फ्लायर वाइंडर की तुलना में बेहतर संतुलन के साथ आर्मचर को घुमा सकती है
घुमावदार जनरेटर चुंबकीय मोटर्स में दायर, विभिन्न आकार के साथ armatures के प्रकार हैं
घुमावदार कंडक्टर,
जिसके दौरान लूप वाइंडिंग, वेव वाइंडिंग का उपयोग यूनिवर्सल मोटर में किया जाता है, जबकि कंडक्टर बनाने के दौरान
फ्लैट तार गोल तार बनाने वाले स्टार्टर मोटर के आर्मचर में हवा से इस्तेमाल होते हैं।
पीएमडीसी मोटर के लिए, कितने चुंबक और ब्रश कितने ध्रुवों से संबंधित हैं,
उदाहरण के लिए 2पोल, 16 खंडों के साथ, घुमाव हमेशा सममित है,
अंशीय पिच का प्रयोग स्वचालित विनिर्माण औरअंश-
पिच प्रकार के वाइंडिंग का सामान्य रूप से उपयोग किया जाता है, क्योंकि यह कम चिंगारी का उत्पादन करता है और क्योंकि इसके लिए कम आवश्यकता होती है
तांबा, जिसका अर्थ है कम आर्मचर प्रतिरोधc.
घुमावदार पिच एक डिजाइन समझौता है, लेकिन स्वचालित निर्माण की सुविधा के लिए नहीं।
पैरामीटर डेटाः
तार व्यास सीमा | 0.16~1.2 मिमी |
आर्मर का बाहरी व्यास | 20~85 मिमी |
ढेर की लंबाई | 10~70 मिमी |
शाफ्ट का व्यास | 3 से 15 मिमी |
शाफ्ट की लंबाई | 250 मिमी से कम |
आर्मर स्लॉट | सम स्लॉट |
मोड़ संख्या | 0~9999 |
कम्यूटेटर का व्यास | 8~40 मिमी |
घुमाव की गति | 0~2500 आरपीएम |
घुमावदार मोटर शक्ति |
1.5KWX2 (बाएं फ्लायर, दाएं फ्लायर) |
कोण का पता लगाने की गति | 0~3000 आरपीएम |
कोण का पता लगाने वाली मोटर शक्ति | 0.75KWX1 |
वायु आपूर्ति दबाव | 4~6 किलोग्राम/सेमी2 |
कुल शक्ति | 4.0 केडब्ल्यू |
वोल्टेज | तीन चरण AC 380V 50/60 Hz |
वजन | 1250 KGS |
आयाम | 2000 ((लंबाई) X1000 ((चौड़ाई) X1800 ((ऊंचाई) मिमी |
पैकेज का आकार | 1800*1510*1920 मिमी लगभग 5.2 CBM है |
मुख्य भागः
जापान मित्सुबिशी पीएलसी
जापान मित्सुबिशी या पैनासोनिक सर्वो मोटर नियंत्रण प्रणाली
5.7 रंगीन टच स्क्रीन प्रणाली
एसएमसी सिलेंडर
