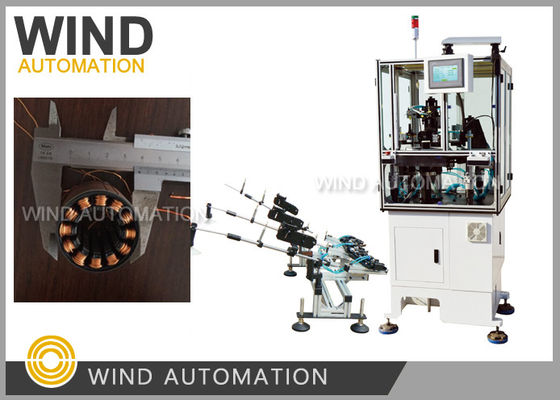

बीएलडीसी मोटर स्टेटर कॉइल वाइंडिंग मशीन सुई प्रकार तीन चरण

थ्री फेज बीएलडीसी मोटर स्टेटर कॉइल वाइंडिंग मशीन सुई प्रकार नहीं फ्लायर वाइंडरWIND-3A-TSM

आवेदनः

सिलाई मशीन, एयर कंडीशनिंग कंप्रेसर जैसे थ्री फेज मोटर के सुई घुमावदार बीएलडीसी स्टेटर,

रेफ्रिजरेटर कंप्रेसर,वाटर पंप ऑटोमोबाइल अनुप्रयोग,ईंधन पंप मोटर 6 ध्रुव, 9 ध्रुव, 12

पोल या 18 पोल

लाभः

​​✔3 सुइयों हवा 3 स्लॉट एक ही समय में, व्यापक 9 पोल BLDC स्टेटर के लिए 3 बार में घुमाव खत्म कर सकते हैं

 ​​✔ हवा 6, 9, 12 ध्रुव स्टेटर जो 3slots के गुणक है कर सकते हैं

​​✔ घुमाव की गति 0.08 मिमी से 1.2 मिमी तक विभिन्न तार व्यास के अनुसार निर्धारित की जा सकती है,

और भारी या हल्के वजन वाले स्टेटर, बड़े या छोटे ढेर की ऊंचाई, बिना कोई लेमिनेशन के अच्छे एपेशन हैं

विशेषताएं:

ब्रशलेस मोटर स्टेटर वाइंडिंग मशीन WIND-3A-TSMबहु-पोल 3 चरण स्टेटर का उत्पादन करने के लिए डिज़ाइन किया गया है

इसका घुमावदार पट्टा चौकोर है,यह तारों को एक ही समय में और स्वचालित रूप से घुमाता और संरेखित करता है।

स्लॉट सुई घुमाव, अनुक्रम, अनुक्रमण, स्थान पुल तार, कट तार पूरी तरह से स्वचालित हैं।

पैरामीटरः

तार व्यासः 0.08 ~ 1.2 मिमी (AWG17 ~ AWG39)

स्टेटर आईडी:15~65 मिमी

कोर की लंबाईः7-110 मिमी

मोड़ संख्या 0-99999

ऑपरेशन विकल्पः स्टेपिंग/ऑटो

स्टेटर ध्रुवः 6 ध्रुव, 9 ध्रुव, 12 ध्रुव, 18 ध्रुव (अनुकूलित)

हवा का दबाव:5~7 किलोग्राम/वर्ग सेंटीमीटर

शक्ति:2KW, AC220V 50/60Hz

वजनः लगभग 450 किलोग्राम

आयामः 1600 ((L) x1100 ((W) x1400 ((H) मिमी

बीएलडीसी स्टेटर वाइंडिंग मशीन WIND-3A-TSM सीधे स्टेटर के लिए कॉइल को घुमाव देने के लिए सुई का उपयोग करती है,

कुछ बाहरी स्टेटर या कुछ सार्वभौमिक डीसी आर्मचर फ्लायर वाइंडिंग मशीन, तार केवल स्लॉट में स्थानांतरित,

इसलिए सुई घुमावदार मशीन के लिए, सुई की गति के लिए पर्याप्त स्थान होना चाहिए।

यदि आपको मशीन खरीदने की आवश्यकता है, तो आपको मशीन आपूर्तिकर्ता को बताने की आवश्यकता हैआपके स्टेटर के चित्र और

ऊंचाई, जिसमें सुइयों की आवाजाही के लिए पर्याप्त स्थान की जांच करने के लिए महत्वपूर्ण स्लॉट चौड़ाई का आकार शामिल है।

WIND-3A-TSM सुई घुमावदार एक बार में 3 घुमाव करता है।

कुछ बीएलडीसी स्टेटर निर्माता अपने बीएलडीसी मोटर में स्केव स्लॉट का उपयोग करने पर विचार कर रहे हैं, क्योंकि स्केव डिजाइन

बेहतर स्लॉट भरने की दर और चुंबकीय प्रवाह प्राप्त कर सकते हैं, अब तक भी कुछ इटली मशीनरी निर्माता कर सकते हैं

इस तरह की मशीन का उत्पादन नहीं है. तो अगर आप तिरछा का उपयोग करने पर विचार, आप कॉइल घुमावदार करना पड़ सकता है

मैन्युअल रूप से या एक उच्च लागत कॉइल घुमावदार मशीन का चयन करें।

प्रश्न और उत्तर:

1हमारे स्टेटर के लिए किस प्रकार की स्टेटर सुई की घुमाव को हम संलग्न चित्र में चुनेंगे?

घुमावदार मशीन WIND-3A-TSM घुमावदार arraying अनुक्रमणिका सर्वो डिवाइस के साथ

 अपने घुमाव डेटा के अनुसार, मोड़ की संख्या 27, तार व्यास 0.8 मिमी,

कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
