Armature type: | Slotted type riser type not hook type | ||
---|---|---|---|
प्रमुखता देना: | आर्मचर कॉइल वाइंडिंग मशीन,डायनेमिक बैलेंसिंग मशीन |

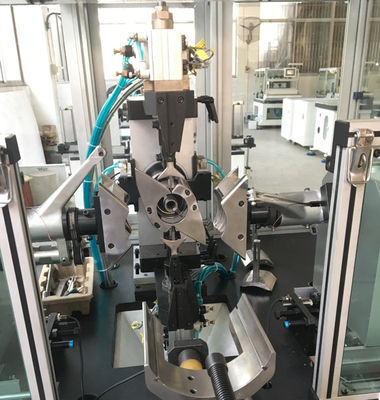

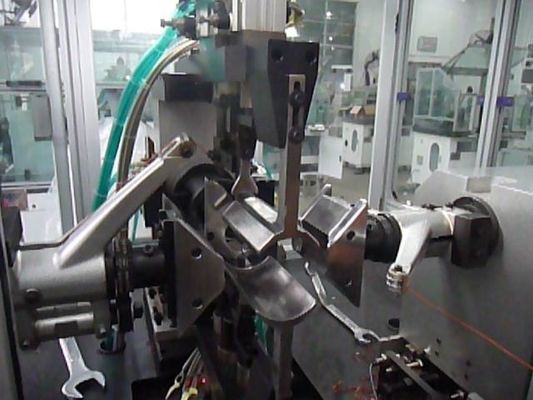

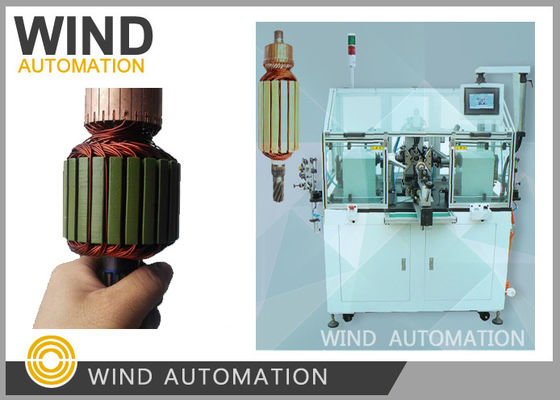

दो फ्लायर स्लॉटेड कम्यूटेटर पीएमडीसी मोटर आर्मचर वाइंडर रोटर वाइंडिंग मशीन
आवेदनः
स्लॉट प्रकार के कम्यूटेटर के लिए आर्मचर वाइंडर, वैक्यूम क्लीनर हथौड़े बिजली उपकरण
हुक/टैंक प्रकार के आर्मचर को आर्मचर वाइंडिंग करना आसान है, जबकि स्लॉट प्रकार के आर्मचर के लिए अधिक जटिल वाइंडिंग तकनीक की आवश्यकता होती है,
मोटर निर्माता स्लॉट कम्यूटेटर का उपयोग क्यों करते हैं?
एक स्लॉटेड कम्यूटेटर मोटर कम तांबा सामग्री का उपयोग कर सकता है और एक टंग प्रकार कम्यूटेटर मोटर की तुलना में अधिक समय तक चल सकता है
लाभः
1. स्लॉट प्रकार के आर्मचर के साथ पतली, मोटी तार मशीन बिस्तर स्वचालित घुमावदार मशीन द्वारा संचालित कर सकते हैं,
मशीन एक छोटे से 0.25 मिमी तार व्यास आर्मचर घुमावदार की अच्छी प्रतिक्रिया थी
2. स्लॉट प्रकार के कम्यूटेटर के लिए अच्छी अनुकूलता है,
कोई जरूरत विशेष नामित स्लॉटिंग undercutting मशीन के साथ काम करने के लिए
3. ग्राहकों से व्यापक आवेदन में अच्छी प्रतिक्रिया मिली
4. स्लॉट कम्यूटेटर की गुणवत्ता अच्छी होने पर 98% से ऊपर की उपज दर सुनिश्चित है
5. अब तक यह चीन में सबसे अच्छी मशीन स्लॉट प्रकार के आर्मचर घुमावदार के लिए है
विशेषताएं:
डबल फ्लायर तार के साथ लूप वाइंडिंग
गेज रेंज |
आमतौर पर0.20~1.2 मिमी, मैक्स वायर मशीन संचालित 1.35 मिमी
(लगभग AWG16)
|
आर्मचर कम्यूटेटर प्रकार |
स्लॉट प्रकार रिज़र प्रकार हुक प्रकार नहीं
|
स्वचालित या अर्ध-स्वचालित |
आप केवल लोड करने की जरूरत है और ढालना, अन्य कार्यों जैसे कि
हुकिंग, वाइंडिंग, इंडेक्सिंग और कटिंग मशीन द्वारा घुमाया जाता है
स्वतः
|
घुमाव और वेल्डिंग निर्माण मोटर्स में दो सबसे अप्रोटेंट प्रक्रियाएं हैं, WIND-ST-TD2B घुमाव
मशीन मुख्य रूप से एक स्लॉट प्रकार कम्यूटेटर आर्मचर के साथ स्वचालित लूप वाइंडिंग के लिए नीचे के रूप में है

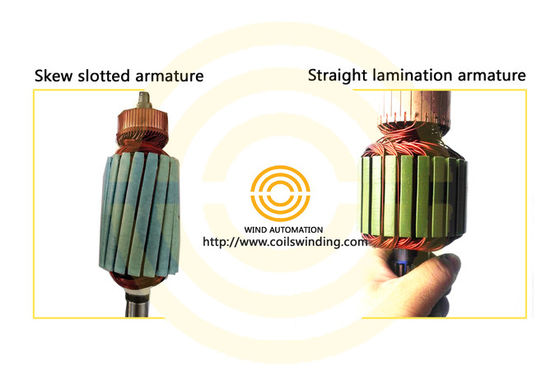

घुमावदार स्लॉट कम्यूटेटर रेट स्टैक आर्मेचर और आर्मेचर वाइंडर द्वारा स्कीव लामिनेशन रोटर
प्रश्न और उत्तर:
प्रश्न: तार का आकार और तार स्लॉट का आकार संबंध (लंबाई, चौड़ाई और गहराई)?
एः तार स्लॉट के लिए पर्याप्त स्थान होना चाहिए तार के अंदर रहने के लिए तार आकार 17AWG (1.15 मिमी),
स्लॉटः ब्लेड चौड़ाई 1.143, लंबाई=7.14 मिमी, गहराई=5.95 मिमी
और हम सोचते हैं कि अगर गहराई बड़ा है, तार स्लॉट के अंदर रहने के लिए अधिक जगह प्राप्त कर सकते हैं,
जबकि गहराई अधिक है, लंबाई भी अधिक है,
प्रश्न: सूचकांककरण के मामले में कैसे निपटारा किया जाए?
उत्तरः क्या आप कृपया जाँच कर सकते हैं कि क्या कम्यूटेटर एक ही समय में हर बार लगातार दबाया गया था
आर्मेचर स्टैक के अनुसार स्थान?
कम्यूटेटर पर पुश पिन गवाह के निशान संगत हैं.
क्योंकि armature कम्यूटेटर और ढेर स्थिति लगातार अनुक्रमण के लिए बहुत महत्वपूर्ण है
घाव के आर्मचर की गुणवत्ता की पुष्टि करने के लिए घाव के आर्मचर के लिए पिन छेद परीक्षण कैसे करें?
के लिए ऑपरेशन चरणइमेज्ड तार के लिए नमक के छेद का परीक्षण।
1. आवश्यकताओं के अनुसार तांबे के तार या घाव आर्मचर के नमूने तैयार करें
2. बिजली की आपूर्ति कनेक्ट करें, बिजली पर स्विच, समायोजन डीसी वोल्टेज मीटर समायोजन बटन,
वोल्टेज मान 12V है।
3तांबे के तार या घाव के नमूने को नमक समाधान की 0.2% एकाग्रता में डुबोया गया।
(मुख्य सामग्री पानी, नमक, शुद्ध शराब 3%)
नमूना में, डीसी बिजली की आपूर्ति के साथ जुड़े नकारात्मक इलेक्ट्रोड, डीसी बिजली के साथ जुड़े
सकारात्मक समाधान।
4एक मिनट के भीतर, नमूना के परिवर्तन का निरीक्षण करें, यदि नमूना में कोई स्पष्ट परिवर्तन नहीं है, तो संकेत दें
कि बिना पिनहोल के नमूना, अगर लाल और आप नमूना के चारों ओर घुसपैठ घटना
ध्यान देने की जरूरत है, इस समय, पिनहोल समझाने, ध्यान से गिनती, वहाँ एक की घटना है
कुछ, वहाँ कुछ पिनहोल हैं।
5. प्रयोग के बाद, बिजली बंद करो और नमूना बाहर ले लो
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
