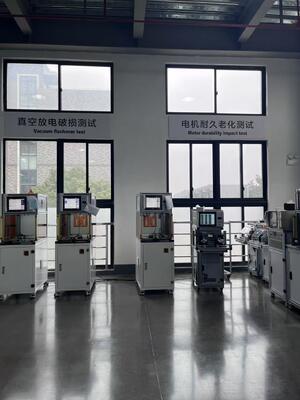

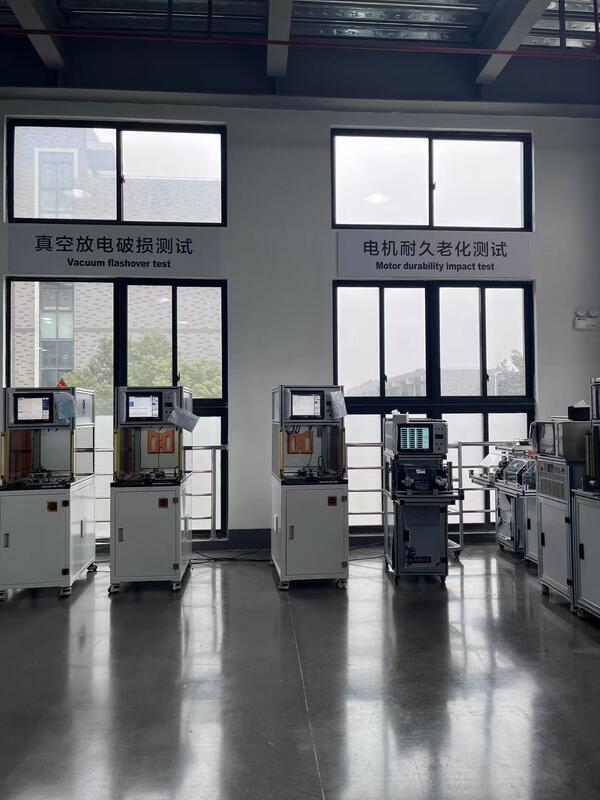

वैक्यूम स्थिति में ड्रोन मोटर स्टेटर का परीक्षण कैसे करें

स्टेटर विद्युत प्रदर्शन का परीक्षण कैसे करें वैक्यूम की स्थिति में:

1. लाभ

1) 3 टर्मिनल तारों के लिए फास्ट क्लैंपिंग फिक्स्चर लगाया जा सकता है

2) Pneumatic फिक्स्चर 3 टर्मिनल तारों या 6 एंड तारों का परीक्षण करने के लिए व्यापक रूप से उपयोग किया जाता है

2. परीक्षण मद: सभी परीक्षण मदों को अकेले या एक साथ किया जा सकता है।

1) डीसी प्रतिरोध परीक्षण

परीक्षण सीमा: 0.01W - 1000W

परीक्षण लूप: 6 लूप (स्केलेबल)

सहनशीलता: ±0.5 %

परीक्षण विधि: चार बिंदु, ऑटो एम्बिएंट तापमान सुधार फ़ंक्शन के साथ

2) इंडक्शन परीक्षण (3 चरण संतुलन परीक्षण सहित)

परीक्षण सीमा: 10mH – 500mH

परीक्षण लूप: 6 लूप (स्केलेबल)

सहनशीलता: ±2.5%

परीक्षण विधि: चार बिंदु

3) टर्न टू टर्न इंसुलेशन

पल्स हाई वोल्टेज: 100V-3000V (100V / स्टेप)

पल्स पीक: 0.5msec

सैंपलिंग फ्रीक्वेंसी: 1-40 MHZ

परीक्षण लूप: 6 लूप (स्केलेबल)

सहनशीलता: ±2.5%

निर्णय विधि: क्षेत्र अंतर निर्णय (इंडक्शन और ऊर्जा हानि के प्रति संवेदनशील)

मानक वेवफॉर्म सफेद है, ओके वेवफॉर्म हरा है, एनजी वेवफॉर्म लाल है

4) इंसुलेशन प्रतिरोध

वोल्टेज: DC500V /1000V

परीक्षण समय: 1-10s (समायोज्य)

निर्णय सीमा: 1-1000 MW

सहनशीलता: ±2.5%

5) इंटरफेज इंसुलेशन

वोल्टेज: DC500V /1000V

परीक्षण समय: 1-10s (समायोज्य)

निर्णय सीमा: 1-1000 MW

सहनशीलता: ±2.5%

6) इंटरफेज हिपोट

वोल्टेज: AC100-3000V (100V/स्टेप)

परीक्षण समय: 1-10s (समायोज्य)

निर्णय सीमा: 0.1 mA -- 20 mA

सहनशीलता: ±2.5%

7) हिपोट (आर्क डिटेक्शन के साथ)

वोल्टेज: AC100-3000V (100V/स्टेप)

परीक्षण समय: 1-10s (समायोज्य)

निर्णय सीमा: 0.1 mA -- 20 mA

सहनशीलता: ±2.5%

8) प्रतिरोध का संतुलन

परीक्षण विधि: डीसी प्रतिरोध नमूनाकरण

परीक्षण समय: 0.1s

निर्णय विधि: वाइंडिंग के बीच डीसी प्रतिरोध के अंतर का न्याय करने के लिए प्रतिशत विधि अपनाई गई।

3. परीक्षण समय
