110 से कम फ्रेम आकार के लिए स्टेटर कॉइल लैंसिंग मशीन को कैसे बांधा जाए

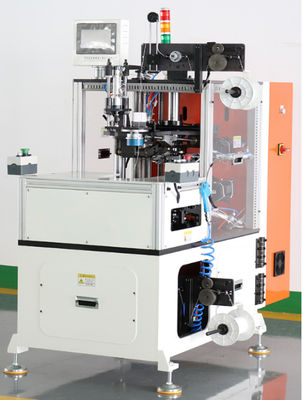

डबल साइड कॉइल लेसिंग बैंडिंग मशीन WIND-120-CL

1. पैरामीटर

2. प्रदर्शन लाभ

स्लॉट लाइनर के लिए कोई नुकसान सुनिश्चित करने के लिए सुरक्षा दांत

1) डबल साइड कॉइल बैंडिंग मशीन में बेस पार्ट, ऊपरी हुक पार्ट, निचला हुक पार्ट शामिल है,

और वायर फीडिंग पार्ट

2) बैंडिंग मशीन सर्वो सिस्टम को नियंत्रित करने के लिए Schneide मोशन कंट्रोलर को अपनाती है,

और मानव-मशीन इंटरफ़ेस पैरामीटर समायोजन की सुविधा प्रदान करता है;

3) बाइंडिंग लेसिंग चक्र समय ≤ 1S/स्लॉट,

बाइंडिंग वायर की जकड़न ग्राहक की आवश्यकताओं को पूरा करती है,

और आंदोलन की सीमा 2 मिमी से अधिक नहीं है

4) स्टेटर की विभिन्न मोटाई को 5 मिनट के भीतर उत्पादन के लिए जल्दी से समायोजित किया जा सकता है

5) विभिन्न आयाम स्टेटर के लिए जल्दी से टूलींग बदल सकते हैं, जिसमें लगभग 20 मिनट का समय लगता है

6) उपकरण के प्रत्येक भाग में अलग-अलग डिबगिंग फ़ंक्शन होते हैं और

आसान डिबगिंग के लिए डिबगिंग बटन से लैस

6) इंडेक्सिंग सेक्शन को Schneide सर्वो मोटर्स द्वारा संचालित किया जाता है और

स्लॉट द्वारा स्लॉट बाइंडिंग और स्लॉट स्किप बाइंडिंग के लिए सेट किया जा सकता है

8) स्पिंडल को Schneide सर्वो मोटर द्वारा संचालित किया जाता है, और गति सेट की जा सकती है

9) सुई कोण को Schneide सर्वो मोटर द्वारा संचालित किया जाता है, और कोण को स्वतंत्र रूप से सेट किया जा सकता है;

10) स्वचालित वायर फीडिंग, स्वचालित वायर कटिंग, टेंशन डिवाइस, दृश्यमान तनाव बल के साथ,

और समायोज्य बाइंडिंग तनाव

11) रिमोट डिबगिंग और भविष्य के MES एक्सेस के लिए आरक्षित नेटवर्क पोर्ट

12) सुरक्षा सुरक्षा तंत्र अपनाना, खड़े होने की मुद्रा में संचालन, और स्टार्ट के लिए एक हाथ का बटन

• भारी स्टेटर के लिए आसान लोडिंग और अनलोडिंग
• सिंगल साइड लेसिंग
• लेसिंग प्रक्रिया का उच्च गुणवत्ता स्तर
• पूरा कार्य चक्र पूरी तरह से स्वचालित है जिसमें मैनुअल लोडिंग और अनलोडिंग शामिल नहीं है
• एक उत्पादन लाइन में एकीकृत करने योग्य
• विभिन्न स्टैक लंबाई के लिए टूलींग बदलने की आवश्यकता नहीं है, केवल यांत्रिक समायोजन की आवश्यकता है
• विभिन्न लेसिंग मोड उपलब्ध हैं, स्लॉट-बाय-स्लॉट लेसिंग, स्लॉट-स्किपिंग लेसिंग या फैंसी लेसिंग

यह स्टेटर कॉइल बुनाई लेसिंग मशीन स्टेटर एंड कॉइल को एक तरफ से दूसरी तरफ लेस करने के लिए है,

यह बड़े इंडक्शन मोटर एसी मोटर निर्माण की एक प्रक्रिया है जिसमें फ्रेम 112, 132, 160 शामिल हैं

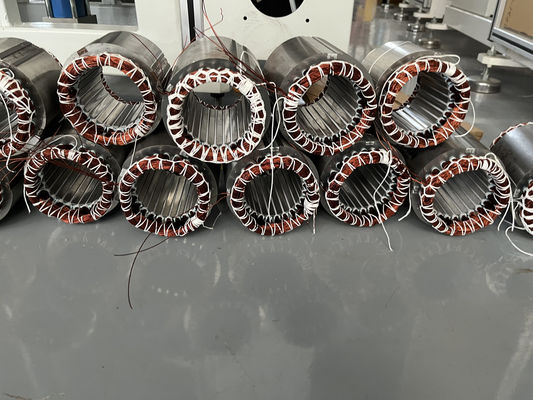

स्टेटर कॉइल लेसिंग एक विद्युत मोटर स्टेटर के क्षेत्र कॉइल सिरों को एक सिले हुए कॉर्ड के साथ कसकर सुरक्षित करने की प्रक्रिया है,

जिसे मोटर स्टेटर कॉइल ब्रैडिंग भी कहा जाता है.

स्टेटर कॉइल नॉट मशीन अनुप्रयोग:

लेसिंग का उपयोग आमतौर पर लंबी जीवन प्रत्याशा या उच्च-दक्षता वाले मोटरों जैसे कुछ इंडक्शन मोटर पर किया जाता है जहां विफलता की लागत अधिक होती है। आम तौर पर, कम लागत वाले “थ्रोअवे” मोटर को लेस नहीं किया जाता है।

स्टेटर कॉइल नॉट मशीन पैरामीटर:

1. स्टेटर के आयाम

टूलींग स्टेटर OD से संबंधित है,

जब स्टेटर OD समान होता है, तो आपको टूलींग बदलने की आवश्यकता नहीं होती है,

-अधिकतम बाहरी व्यास: 140 मिमी

-अधिकतम आंतरिक व्यास: 90 मिमी

-कोर लंबाई: 10-90 मिमी

-कॉइल ऊंचाई: मशीन का कैम आपकी कॉइल ऊंचाई दोनों तरफ से संबंधित है

2. बाइंडिंग कॉर्ड

गोल बाइंडिंग कॉर्ड का व्यापक रूप से उपयोग किया जाता है,

क्या आप हमें जांचने के लिए फ्लैट बाइंडिंग कॉर्ड की फोटो लेंगे?

3. टूलींग बदलाव

हाँ, टूलींग परिवर्तन और प्रोग्राम परिवर्तन 20 मिनट के भीतर किया जा सकता है,

और कार्यकर्ता को हमारे द्वारा उद्धृत मानक मशीन के लिए सुइयों को ऊंचाई और स्थिति में समायोजित करना होगा,

यदि आप विशेष फ़ंक्शन जोड़ना चाहते हैं, तो मशीन को दर्जी बनाया जाएगा और लागत अधिक होगी,

अनुप्रयोग:

जनरेटर, गहरे पानी के पंप, तीन चरण मोटर स्लॉट इन्सुलेशन के लिए

 लाभ:

1. स्टेटर इनर साइड डायमीटर का उपयोग स्थिति बनाने के लिए करें, टूलींग बदलना आसान है

2.  तीन सर्वो मोटर मशीन के आसान समायोजन और सुचारू लेसिंग सुनिश्चित करते हैं,

      एक  सर्वो मोटर स्टेटर इंडेक्सिंग को नियंत्रित करता है

      एक  सर्वो मोटर नोजल मूवमेंट को नियंत्रित करता है (नोजल सिले हुए कॉर्ड का मार्गदर्शन करता है)

      एक  सर्वो मोटर पूरी मशीन की यांत्रिक गति को नियंत्रित करता है

3. इंडक्शन मोटर निर्माण मशीनों के दौरान सबसे अधिक बिकने वाली मशीनों में से एक,

    स्थानीय उपयोगकर्ता मोटर निर्माता की प्रतिक्रिया के अनुसार हर साल अपग्रेड करें
