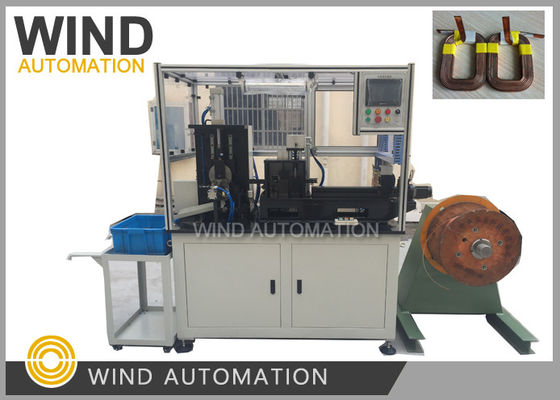

इंटरलेव सामग्री के साथ स्वचालित एसी मोटर वाइंडिंग मशीन एकल स्टेशन

स्टार्टर स्टेटर चुंबकीय क्षेत्र कॉइल घुमावदार कंडक्टर बनाने और घुमावदार WIND-PCW-F1

एमकाम करने की प्रक्रिया

मशीन स्वचालित रूप से नीचे की प्रक्रिया के साथ क्षेत्र कॉइल को लगातार घुमा सकती है,

स्वचालित तार खिला→ तार सीधी → मोड़ प्रारंभ टर्मिनल→ तार खिला I,→बेंडिंग→वायर फीडिंग II→वायर को टूलींग में दबाना→मोल्डिंग→पेपर फीडिंग और घुमावदार घुमावदार→वायर कटिंग→पेपर कटिंग→घुमावदार मोल्डिंग→अनलोडिंग,

आउटपुटः लगभग 15 से 30 पीसी प्रति टुकड़ा, प्रति शिफ्ट लगभग 2000 पीसी/8 घंटे

मशीन निर्माण

1तार सीधी तंत्र,

X,Y दिशा दो सेट गाइड पहिया सीधा से बना है

और सिलेंडर, सिलेंडर इसे सीधा करने के लिए तार खींचता है।

2तारों को खिलाने का तंत्र

सर्वो मोटर डेल्टा तार को खिलाने के लिए तार खिला मॉड्यूल ड्राइव,

तार खिला लंबाई स्क्रीन पर सेट किया जा सकता है, और तार स्लॉटिंग सीमा सुनिश्चित कर सकते हैं

तार का पता सही है

3. टर्मिनल झुकने तंत्र शुरू

सिलेंडर का उपयोग स्टार्ट टर्मिनल को मोड़ने के लिए पल्ली को चलाने के लिए,

झुकने की दिशा बाएं या दाएं हो सकती है

4तार झुकने की तंत्र

प्रेस वायर डिवाइस और झुकने डिवाइस से बना है,

झुकने की दिशा बाएं या दाएं हो सकती है

5काटने की तंत्र

विशेष कटर के साथ फील्ड कॉइल के लिए समर्पित

6कॉइल घुमावदार और अनलोडिंग तंत्र

कॉइल घुमावदार तंत्र में प्रेस तार उपकरण शामिल है जो सिलेंडर द्वारा संचालित होता है,

रेड्यूसर के ट्रांसमिशन भाग के साथ डेल्टा सर्वो मोटर द्वारा संचालित घूर्णन उपकरण,

उपकरण, उपकरण क्लैंप डिवाइस, इजेक्शन डिवाइस।

तार खिलाया तंत्र घुमाया तार उपकरण की स्थिर स्थिति में खिलाया,

प्रेस वायर डिवाइस तार को दबाने के लिए शुरू, रोटेशन डिवाइस घुमा,

जब सेट स्थिति में घूमने के लिए कागज खिलाया जाएगा,

और निर्धारित स्थिति में घूमने के लिए जारी है, और कागज काटने, रोल को घुमाने के लिए घूमने के लिए।

टूलींग क्लैंपिंग डिवाइस ढीला, फिनशेड कॉइल बाहर आते हैं और शुरुआत से दोहराया।

7. कागजी मार्गदर्शक उपकरण

कागज रैक, कागज खिला मोटर और कागज प्रेस उपकरण से बना है

8मशीन फ्रेम ऑर्गेनिक ग्लास के साथ एल्यूमीनियम है

9घुमावदार मशीन मुख्य भाग

सिमेंस या डेल्टा पीएलसी

डेल्टा सर्वो मोटर

वाइनवे टच स्क्रीन

वजनः लगभग 650 किलोग्राम

मशीन का आयामः 1,500 मिमी x 900 मिमी x 1700 मिमी³
