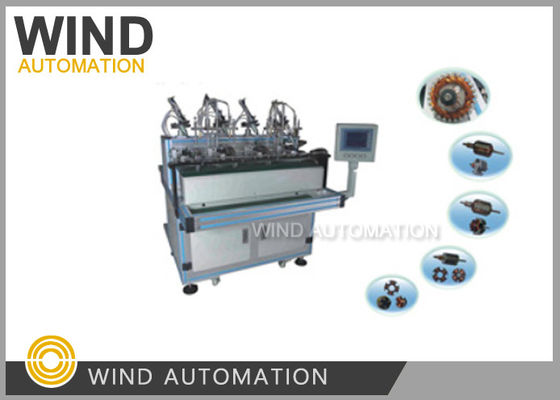

सफेद इलेक्ट्रिकल एसी मोटर वाइंडिंग मशीन चार स्टेशन छोटे रोटर वाइंडर
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| कम्यूटेटर का प्रकार: | हुक प्रकार के कम्यूटेटर आर्मचर रोटर | मोटर प्रकार: | पावर टूल, टॉय मोटर 3 स्लॉट, 5 स्लॉट, 7 स्लॉट के साथ |
|---|---|---|---|
| घुमावदार विधि: | फ़्लायर वाइंडिंग, नीडल वाइंडिंग नहीं | स्टेशन: | चार |
| मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
| एनसीएम नंबर / एचएस कोड:: | कॉइल वाइंडिंग मशीन 8479811000 | ||
| प्रमुखता देना: | कॉइल बनाने की मशीन,स्टेटर कॉइल वाइंडिंग मशीन |
||
चार स्टेशन छोटे रोटर वाइंडर इलेक्ट्रिकल मोटर आर्मचर वाइंडिंग मशीन WIND-ODD-4
विवरण:
इस प्रकार की दो स्टेशन आर्मचर वाइंडिंग मशीन का प्रयोग 3~7 स्लॉट वाले छोटे आर्मचर के लिए किया जाता है।
4 कार्य स्टेशन हैं, एक ही समय में 4 आर्मचर को घुमाया जा सकता है। मशीन पीएलसी द्वारा नियंत्रित की जाती है।
त्वरित विवरणः
1. यह आर्मचर wइंडिंग मशीनमशीन 3-7 स्लॉट के साथ छोटे आर्मचर के लिए उपयुक्त है
2. कॉइल वाइंडर में चार कार्य स्टेशन होते हैं जिससे यह एक ही समय में 4 आर्मचर को वाइंड कर सकता है
3. घाव आर्मचर कॉइल साफ है, कॉम्पैक्ट और 10% तांबे के तार को बचाने
4. घुमाव गति तार गेज के अनुसार समायोजन है
तकनीकी पैरामीटरः
| मशीन मुख्य तकनीकी पैरामीटर | |
| विद्युत स्रोत | 220VAC ±10% / 50Hz |
| मुख्य मोटर शक्ति | ≤1.5kW |
| मुख्य धुरी की अधिकतम घूर्णन गति | 3000 रपीएम |
| स्टेशन का नंबर | 4 स्टेशन |
| तार व्यास सीमा | 0.07 मिमी ∙0.27 मिमी |
| आर्मर स्लॉट रेंज | 3 स्लॉट, 5 स्लॉट या 7 स्लॉट |
| शस्त्रागार ओवरडोज रेंज | Φ30 मिमी Φ50 मिमी |
| स्टैक लंबाई सीमा | 20 मिमी 40 मिमी |
| आर्मर स्पिंडल रेंज | Φ5.5 मिमी |
| वायु स्रोत | 0.4Mpa~0.6Mpa |
| कार्य तापमान | 45°C |
| भंडारण तापमान | 50°C |
| कार्यशील आर्द्रता | <65% |
| भंडारण आर्द्रता | <45% |
आर्मचर वाइंडिंग मशीन की जांच के लिए आवश्यक जानकारी:
1रोटर लेमिनेशन ड्राइंग
2. रोटर इकट्ठा ड्राइंग
3रोटर स्टैक ड्राइंग
4रोटर वाइंडिंग आरेख चित्रः रोटर तार व्यास और मोड़ संख्या के साथ
5कम्यूटेटर चित्र
6आवश्यक उत्पादकता
7अन्य तकनीकी आवश्यकता
यदि संभव हो, तो यह बेहतर होगा कि ग्राहक हमें नमूने भेज सके।
चार स्टेशन आर्मेचर फ्लायर वाइंडर वीडियो देखने के लिए कृपया नीचे चित्र पर क्लिक करें
