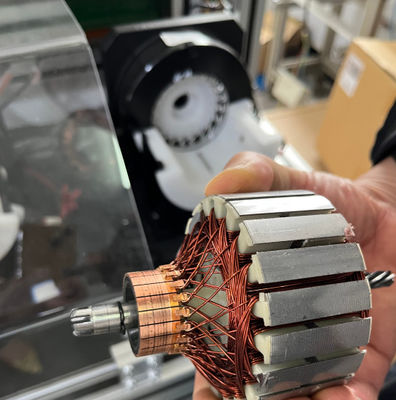

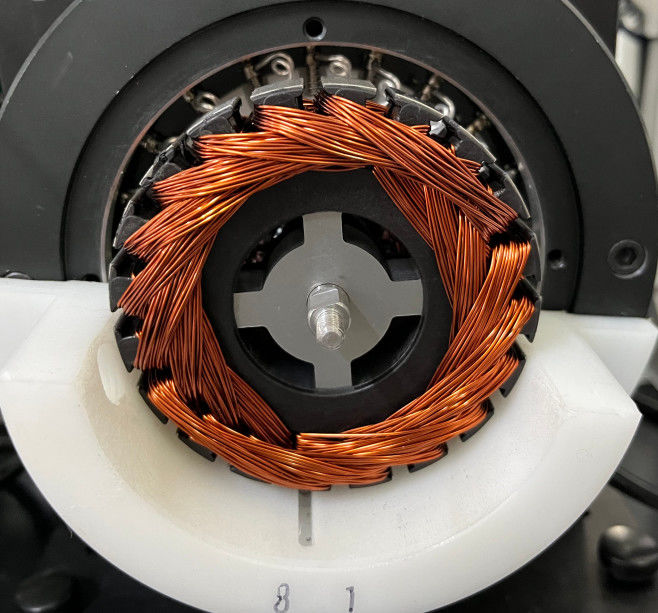

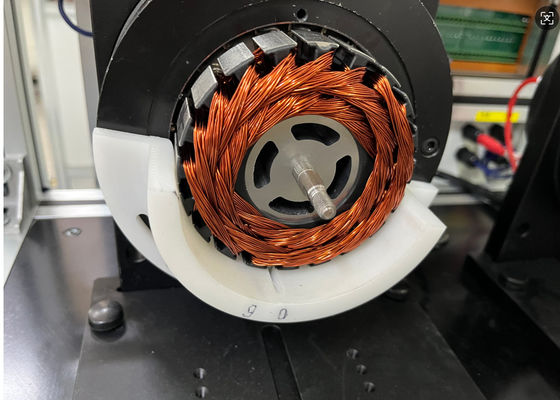

20 स्लॉट हीटिंग मोटर आर्मुर का आकलन कैसे करें

20 स्लॉट हीटिंग मोटर आर्मुर का आकलन कैसे करें

चार पहलुओं के साथ

1. बार प्रति बार प्रतिरोध,0.01mΩ~10mΩ

सटीकता सुनिश्चित करने के लिए चार-टर्मिनल माप

2वेल्डिंग प्रतिरोध,0.001mΩ-10mΩ

सटीकता सुनिश्चित करने के लिए छह-टर्मिनल माप

3क्रॉस रेसिस्टेंस 0.01mΩ-10mΩ

सटीकता सुनिश्चित करने के लिए चार-टर्मिनल माप

4. 100-1000 वी (100 वी/समय)

पल्स क्रस्ट:0.5u सेक, आवृत्ति 1~40MHz

मानक तरंगरूप लिखना है, ठीक है तरंगरूप हरा है, एनजी तरंगरूप लाल है

5अलगाव प्रतिरोध डीसी 500 वी

परीक्षण का समय:1~10 सेकंड (0.1 सेकंड/समय)

रेंज:1~500MΩ

सटीकताः ≤±5%

6. हाइपोट एसी 100-1000 वी

परीक्षण का समय:1~10 सेकंड (0.1 सेकंड/समय)

आर्मर कम्यूटेटर बार ≤ 36 बार

परीक्षण पैनल चक्र समयः 8 ~ 9s (33 बार के अनुसार)

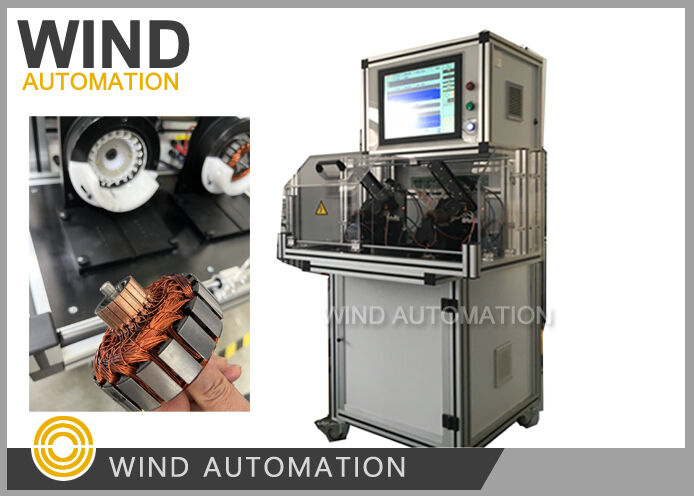

मोटर निर्माता प्रश्न और पवन स्वचालन उत्तर

मोटर निर्माता K तुर्की से

20 बार कम्यूटेटर पर वेल्डिंग प्रतिरोध माप के दौरान, मुझे आम तौर पर 0.02 mΩ और 0.04 mΩ के बीच के मूल्य प्राप्त होते हैं। हालांकि, कभी-कभी, मुझे कुछ कम्यूटेटर बार पर 0.3 mΩ के आसपास के मूल्य मिलते हैं।

क्या आप कृपया सलाह दे सकते हैं कि ऐसे मामलों में अधिकतम स्वीकार्य वेल्डिंग प्रतिरोध क्या होना चाहिए? उदाहरण के लिए, 0.1 mΩ की अधिकतम सीमा निर्धारित करना उचित होगा?

हम इस पैरामीटर के लिए एक उचित सीमा की गणना या परिभाषित कैसे कर सकते हैं?
