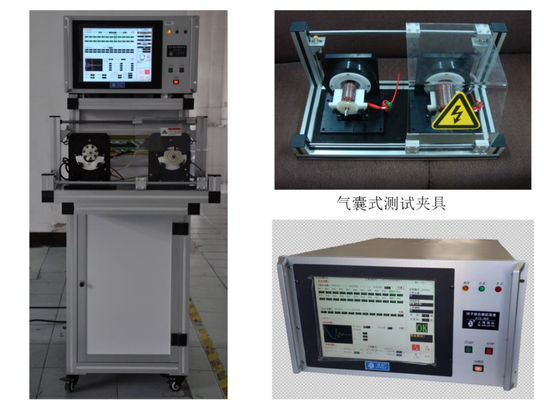

आर्मेचर परीक्षण मशीन विंड-एटीएस-300

(1)परीक्षण वस्तुएँ

यह आर्मेचर परीक्षण मशीन बार-बार प्रतिरोध, वेल्डिंग प्रतिरोध, ढांकता हुआ शक्ति (हाई-पॉट),

इन्सुलेशन प्रतिरोध और टर्न-टर्न इन्सुलेशन का परीक्षण करती है, परीक्षण वस्तुएँ सभी स्क्रीन पर दिखाई जा सकती हैं,

या आप एक वस्तु का चयन कर सकते हैं और उसे व्यक्तिगत रूप से दिखा सकते हैं,

लोडिंग और परीक्षण मोड को सुरक्षा कवर को स्लाइड करके बदला जा सकता है।

परीक्षण पैनल सुरक्षा कवर को वर्किंग स्टेशन पर स्लाइड करते ही परीक्षण शुरू कर देता है।

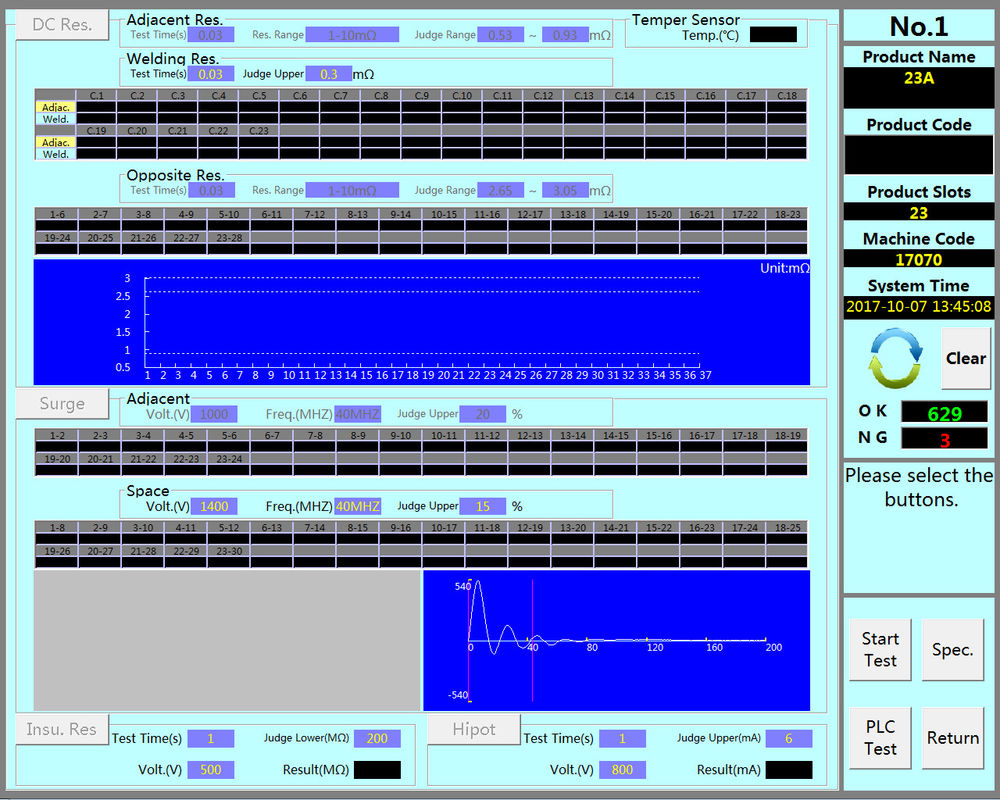

स्क्रीन सामग्री पहली तस्वीर के अनुसार (आपकी मशीन स्क्रीन अंग्रेजी में होगी)

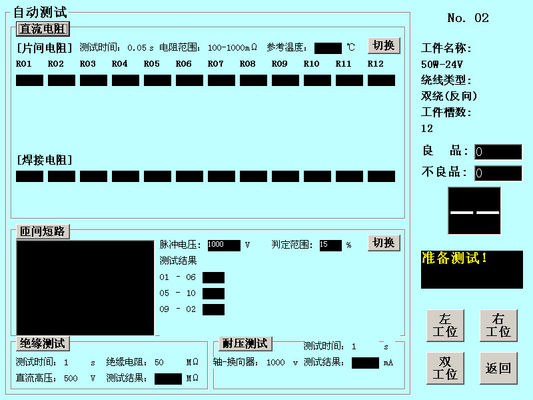

स्टार्टर विंड-एटीएस-02 के लिए आर्मेचर परीक्षण मशीन के समान परीक्षण वस्तुएँ नीचे दूसरी पंक्ति में हैं

(2)मशीन इकाइयाँ

नियंत्रण: 15'' टच स्क्रीन के साथ औद्योगिक एम्बेडेड सिस्टम
रिले: जापान पैनासोनिक या टायको
उच्च वोल्टेज रिले: टुवर्ड
वायवीय भाग: एयरटैक

बिजली की आपूर्ति: मीनवेल

बिजली: एसी220V ±10% @60Hz, वायु दाब: 0.4-0.6Mpa, तापमान: 0-45℃

(3)सांख्यिकीय कार्य

परीक्षण मशीन स्वचालित रूप से प्रत्येक उत्पाद के परीक्षण डेटा को सहेजती है,

और यूएसबी इंटरफ़ेस के माध्यम से बाहरी रूप से पढ़ी जा सकती है

सांख्यिकी इंटरफ़ेस प्रदर्शन सामग्री:

1. परीक्षण किए गए आर्मेचर की कुल संख्या।

2. योग्य उत्पादों की संख्या (पासिंग दर)।

3. अयोग्य उत्पादों की संख्या (अयोग्य उत्पाद दर, प्रत्येक परीक्षण में विफल होने वाली वस्तुओं को अलग से गिना जा सकता है)

(4)वैकल्पिक कार्य (अतिरिक्त लागत की आवश्यकता है)

1. बारकोड या क्यूआर कोड पढ़ना

परीक्षण किए गए उत्पाद के सीरियल नंबर को ग्राहक द्वारा निर्धारित बारकोड या क्यूआर कोड प्रकार प्रारूप के अनुसार पढ़ा जा सकता है, ताकि उत्पाद सीरियल नंबर उत्पाद परीक्षण डेटा से एक-से-एक मेल खाए।

2. लेजर मार्किंग डिवाइस, कोडिंग डिवाइस या लेबल प्रिंटिंग

परीक्षण के बाद योग्य या अयोग्य उत्पादों को चिह्नित और पहचानने के लिए मार्किंग डिवाइस, कोडिंग डिवाइस या लेबल प्रिंटिंग को कॉन्फ़िगर करने के लिए इसे उपकरण से जोड़ा जा सकता है।

3. अयोग्य एनजी उत्पाद स्टैक

परीक्षण के बाद अयोग्य एनजी उत्पादों को संग्रहीत करने के लिए उपयोग किया जाता है। ऑपरेटर को अगले परीक्षण को शुरू करने से पहले अयोग्य उत्पादों को निर्दिष्ट स्थान पर रखना चाहिए। उत्पादों की गलत जगह से बचें।

4. स्वचालित असेंबली लाइन समन्वय

स्वचालित उत्पादन की समग्र आवश्यकताओं को पूरा करने के लिए स्वतंत्र एकीकरण की सुविधा के लिए स्वचालित असेंबली लाइन के आईओ नियंत्रण और संचार नियंत्रण के साथ सहयोग करने के लिए उपयोग किया जाता है।

5. डेटाबेस कार्य

नेटवर्किंग के बाद, परीक्षण डेटा स्वचालित रूप से सर्वर पर अपलोड किया जा सकता है और ईएक्ससेल प्रारूप में सहेजा जा सकता है। दो-आयामी कोड स्कैनिंग सिस्टम एकीकृत है, यानी, मोटर परीक्षण शुरू होने से पहले मोटर पर दो-आयामी कोड स्कैन किया जाता है। दो-आयामी कोड मोटर के परीक्षण डेटा से एक-एक करके मेल खाता है ताकि पता लगाना आसान हो सके

(5)मशीन के फायदे

ए. सभी परीक्षण वस्तुएं उपकरण द्वारा स्वचालित रूप से जांची जाती हैं, जो पारंपरिक परीक्षण विधियों के नुकसान को दूर करती हैं, जो उत्पाद द्वारा मैन्युअल रूप से निर्धारित की जाती हैं।

बी. मोटर की वाइंडिंग, असेंबली और वेल्डिंग की उत्पादन प्रक्रिया में दोषों का तेजी से और सटीक रूप से निर्धारण करें और दोष के स्थान का संकेत दें, जो ऑपरेटर के लिए दोषपूर्ण उत्पाद की मरम्मत करना सुविधाजनक है।

सी. डिवाइस के उच्च वोल्टेज परीक्षण का वोल्टेज स्वचालित रूप से समायोजित और उत्पन्न होता है, जो स्थिर और सुविधाजनक है।
