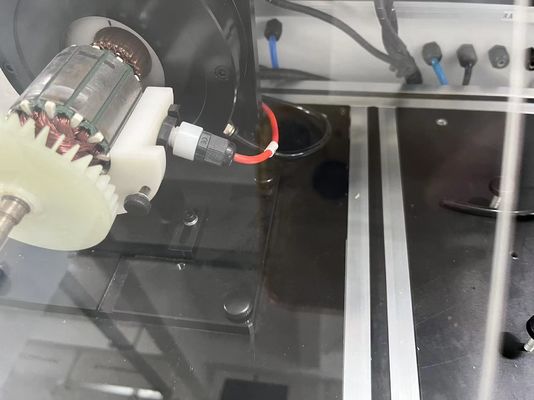

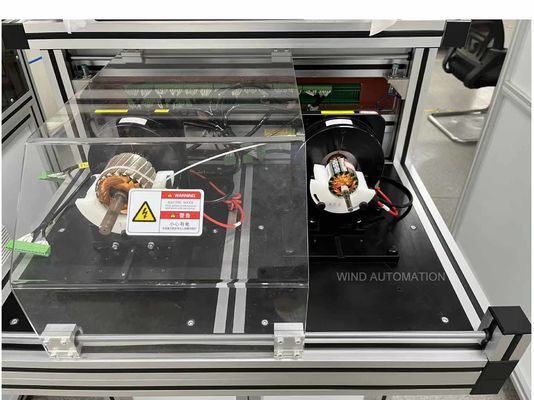

स्टार्टर आर्मचर प्रतिरोध सर्ज डायलेक्ट्रिक हाई पॉट को परीक्षक के साथ कैसे न्याय करें

1. बार-टू-बार प्रतिरोध (दो कम्यूटेटर बारों का इंटर-चिप प्रतिरोध)

2वेल्डिंग प्रतिरोध (वेल्डिंग गुणवत्ता की जांच के लिए, जितना छोटा उतना बेहतर)

3. 180° क्रॉस रेसिस्टेंस (कॉम्मुटेटर का बार-टू-बार रेसिस्टेंस जो विपरीत पक्ष के साथ 180° कोण है)

4. उछाल (कोइलों के मोड़ के बीच, तरंगों की तुलना)

5. अलगाव प्रतिरोध (कोइल और स्टैक कोर का प्रतिरोध)

6हाइ-पॉट (कोइल और आर्मचर स्टैक कोर के बीच उच्च वोल्टेज)


आवेदनः

स्टार्टर आर्मेचर 36 स्लॉट तक

जिसमें 13, 17, 19 (कुछ), 21,23,25,27, 28,29,33 स्लॉट (सामान्य)



लाभः

1स्वचालित स्थिति, ऑपरेटर को प्रारंभिक स्थिति को मैन्युअल रूप से जांचने की आवश्यकता नहीं है,

परीक्षण को सुविधाजनक और आसान बनाएं।

2स्टार्टर आर्मचर निर्माताओं से 100% संतुष्ट प्रतिक्रिया।



तकनीकी डेटा:

1. बार प्रति बार प्रतिरोध,0.01mΩ~10mΩ

सटीकता सुनिश्चित करने के लिए चार-टर्मिनल माप

2वेल्डिंग प्रतिरोध,0.001mΩ-10mΩ

सटीकता सुनिश्चित करने के लिए छह-टर्मिनल माप

3क्रॉस रेसिस्टेंस 0.01mΩ-10mΩ

सटीकता सुनिश्चित करने के लिए चार-टर्मिनल माप

4. 100-1000 वी (100 वी/समय)

पल्स क्रस्ट:0.5u सेक, आवृत्ति 1~40MHz

मानक तरंगरूप लिखना है, ठीक है तरंगरूप हरा है, एनजी तरंगरूप लाल है

5अलगाव प्रतिरोध डीसी 500 वी

परीक्षण का समय:1~10 सेकंड (0.1 सेकंड/समय)

रेंज:1~500MΩ

सटीकताः ≤±5%

6. हाइपोट एसी 100-1000 वी

परीक्षण का समय:1~10 सेकंड (0.1 सेकंड/समय)

आर्मर कम्यूटेटर बार ≤ 36 बार

परीक्षण पैनल चक्र समयः 8 ~ 9s (33 बार के अनुसार)

13, 17, 19 (कुछ), 21,23,25,27, 28,29,33 स्लॉट (सामान्य)



मुख्य विन्यासः

टच स्क्रीन नमूनाकरण चिपः बीबी रिलेःNAIS उच्च वोल्टेज रिलेःMeder

वायवीय भागःएयरटेक

बिजलीः एसी 220V,50Hz

हवा का दबाव:0.4~0.6MPa

तापमानः0~45°C

आयामः 950mm*1250mm*580mm

एचएस कोडः9030390000
