स्थिति: | नया | प्रमाणपत्र: | सीई |
---|---|---|---|
वर्किंग स्टेशन: | सिंगल स्टेशन | स्वचालन प्रकार: | पूरी तरह से स्वचालित |
मशीन का रंग: | सफ़ेद या ग्राहक की आवश्यकता के अनुसार | बिक्री के बाद: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |

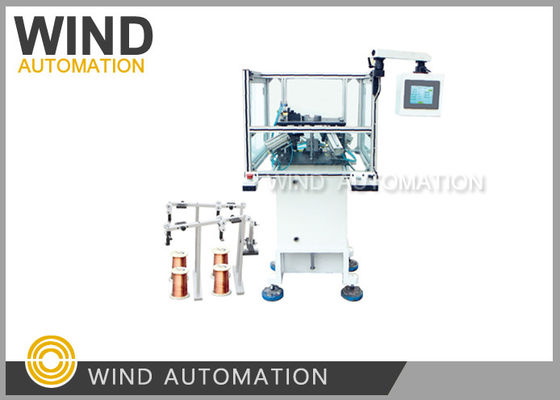

चार नोजल स्टेटर सुई घुमावदार मशीन 4 ध्रुवों के लिए छायाबद्ध BLDC मोटर
घुमावदार मशीन WIND-1A-TSM घुमाव करने के लिए 4 ध्रुव छायादार ध्रुव मोटर के लिए उपयुक्त है।
अनुसार स्टेटर घुमावदार तरीके से, सुई घुमावदार मशीन के विभिन्न प्रकार एक हो सकता है,
दो, तीन,चार सुइयां
4 ध्रुव स्टेटर के लिए, हम आम तौर पर ग्राहक के साथ 4 सुई घुमावदार मशीन WIND-1A-TSM सुझाव देते हैं,
यह तेजी से स्टेटर प्राप्त कर सकते हैं यहां तक कि वहाँ 4pcs शुरू तार और 4pcs समाप्त तार की जरूरत होगी
जुड़ा हुआ,
सुई को कैम डिवाइस रोटेशन द्वारा चलाया जाता है जो घुमावदार धुरी को चलाता है,
मशीन WIND-1A-TSM प्रमुख विद्युत भागों जैसे Mitsubishi पीएलसी, एम्बेडेड मानव - मशीन
इंटरफेस, एयरटाक सिलेंडर आदि CE चिह्नित हैं,
और हम यूरोप कंपनी जैसे फ्रांस, रोमानिया और इतने पर के लिए निर्यात,
क्या मैं कारण है कि आप 1 सुई या 2 की जरूरत है कि पसंद करेंगे पता कर सकते हैं, यह पुल तार पर दिखाया गया है क्योंकि है
फोटो?
1 सुई के साथ मूल मशीन प्रकार WIND-1-TSM छोटे स्टैटर के प्रोटोटाइप के उत्पादन के लिए है
मात्रा,
यह स्लॉट एक एक करके घुमा सकते हैं, और आप हाथ से पुल तार डाल करने की जरूरत हो सकती है यदि आप प्रकार का उपयोग
WIND-1-TSM के रूप में अपने स्टेटर इन्सुलेशन टोपी मशीन जगह पुल तार स्वचालित रूप से हस्तक्षेप,
छायांकित ध्रुव प्रेरण मोटर के ध्रुवों में 4 स्लॉट होते हैं, जो टुकड़े टुकड़े में काट दिए जाते हैं।
स्लॉट पोल का छोटा हिस्सा एक कॉइल की मदद से शॉर्ट सर्किट किया जाता है।रोल से बने होते हैं
तांबे का तारऔर यह प्रकृति में अत्यधिक प्रेरक है. इस कॉइल छायांकन कॉइल के रूप में जाना जाता है. ध्रुव का हिस्सा
विंड ऑटोमेशन ग्राहक को अनुकूलित सेवा भी प्रदान करता है, यदि स्टैटर विनिर्देश सूचीबद्ध धमाके से परे है।
(1) विनिर्देश
तार का व्यास | 0.08~1.00 मिमी |
स्टेटर आईडी | 15 से 65 मिमी |
ढेर की लंबाई | 7~90 मिमी |
मोड़ नहीं। | 0~9999 |
आवागमन | स्टेपिंग/ऑटो |
स्लॉट संख्या | 4 (अनुकूलित) |
वायु स्रोत | 5 से 7 किलोग्राम/सेमी3 |
शक्ति | 2 किलोवाट |
विद्युत आपूर्ति | AC 220 V, 50/60HZ |
वजन | 450 किलो |
आयाम | 1550x900x1450 मिमी |
(2)अनुप्रयोग
घुमाव के लिए 4 ध्रुव छायादार ध्रुव मोटर के लिए उपयुक्त।
(3)मशीन की संरचना
मित्सुबिशी पीएलसी
टच स्क्रीन
एअरटाक सिलेंडर
उच्च शक्ति वाली स्टेपिंग मोटर
स्नेहन प्रणाली
4 सेट ऑटो तार clamping और काटने प्रणाली
(4)विशेषताओं
उच्च गति वाली सुई का घुमाव
पूरी तरह से प्रोग्राम करने योग्य संचालन
सुई घुमाव प्रक्रिया का उच्च गुणवत्ता स्तर
ग्राहक के विनिर्देशों के आधार पर।
स्वचालित घुमाव, सूचकांक, परत और समाप्त करने
उपकरण का त्वरित परिवर्तन
स्वचालित स्टेटर सुई घुमावदार मशीन आवेदन
|
चार ध्रुव छायादार मोटर स्टेटर घुमावदार |
नोजल 4pcs
|
चार ध्रुवों पर एक ही समय में 400 आरएमपी पर हवा, वहाँ 4 घूर तार और 4 टर्मिनल तार हो जाएगा, मोड़ संख्या 750 के लिए, तार व्यास SWG35, 0.2 मिमी, छायादार पोल स्टेटर, चक्र समय 2 मिनट है
|
4 पल्स स्टेटर सुई घुमाव |
चार ध्रुवों के लिए समर्पित मशीन छायादार मोटर
स्टेटर घुमाव
|
लाभः
1. हवा 4 स्लॉट प्रति समय, तेजी से
2. स्वचालित घुमावदार, स्वचालित काटने चार ध्रुव एक बार में
3.4 सेट स्वचालित क्लैंप और कट वायर डिवाइस, एक ही समय में हवा छायादार पोल मोटर 4 स्लॉट,
और स्वचालित रूप से तारों काटना
जिसमें कॉइल है उसे छायादार भाग कहा जाता है और ध्रुव का दूसरा भाग बिना छाया वाले भाग कहा जाता है।
मोटर वाइंडिंग मशीन निर्माता का नमूना आवश्यक:
कृपया वीडियो देखने के लिए नीचे चित्र पर क्लिक करें
