परीक्षण जनरेटर अल्टरनेटर स्टेटर विश्लेषण कैसे करें

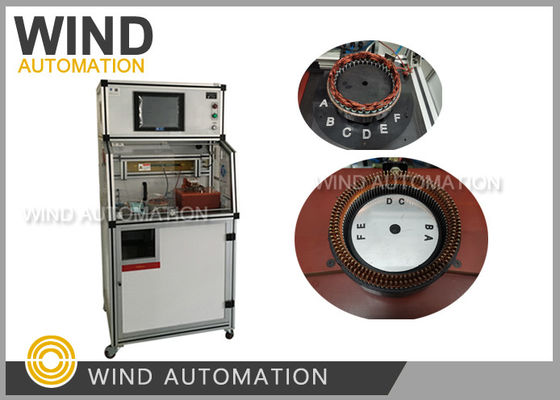

परीक्षण जनरेटर अल्टरनेटर स्टेटर विश्लेषण कैसे करें WIND-DTS-120

परीक्षण वस्तु:

जनरेटर स्टैटर विनिर्माण में, परीक्षण गुणवत्ता जांच प्रक्रिया है

कागज डालना, लहर लपेटना, कॉइल डालना, बनाना,

सीसी प्रतिरोध/इंडक्टेंस/टर्न टू टर्न इन्सुलेशन/इन्सुलेशन प्रतिरोध सहित सभी परीक्षण आइटम

/इंटरफेस इन्सुलेशन/इंटरफेस हाइपोट/ हाय पॉट/ रेसिटेशन का संतुलन अकेले या साथ में किया जा सकता है।

डीसी प्रतिरोध परीक्षण

परीक्षण सीमाः0.01W - 1000W

परीक्षण लूप:6 लूप (स्केलेबल)

सहिष्णुताः ±0.5 %

परीक्षण विधिः चार बिंदु, ऑटो परिवेश तापमान सुधार समारोह के साथ

2) प्रेरणता परीक्षण ((तीन चरण संतुलन परीक्षण सहित)

परीक्षण दायरा:10mH 500mH

परीक्षण लूप:6 लूप (स्केलेबल)

सहिष्णुताः ±2.5%

परीक्षण विधि:चार अंक

3)बदला-बदली इन्सुलेशन

पल्स उच्च वोल्टेजः 100V-3000V (100V/चरण)

पल्स पीक: 0.5msec

नमूनाकरण आवृत्तिः 1-40 एमएचजेड

परीक्षण लूप:6 लूप (स्केलेबल)

सहिष्णुताः ±2.5%

आकलन विधिः क्षेत्र अंतर आकलन (अनुवर्तकता और ऊर्जा हानि के प्रति संवेदनशील)

मानक तरंगरूप सफेद है, ठीक तरंगरूप हरा है, एनजी तरंगरूप लाल है

4)अछूता प्रतिरोध

वोल्टेजःDC500V /1000V

परीक्षण का समय:1-10 सेकंड (समायोज्य)

न्याय करने की सीमा:1-1000 मेगावाट

सहिष्णुताः ±2.5%

5)इंटरफेज इन्सुलेशन

वोल्टेजःDC500V /1000V

परीक्षण का समय:1-10 सेकंड (समायोज्य)

न्याय करने की सीमा:1-1000 मेगावाट

सहिष्णुताः ±2.5%

6)इंटरफेज हाइपो

वोल्टेजःAC100-3000V (100V/चरण)

परीक्षण का समय:1-10 सेकंड (समायोज्य)

न्याय करने की सीमाः0.1 mA -- 20 mA

सहिष्णुताः ±2.5%

7) हिपोट (आर्क डिटेक्शन के साथ)

वोल्टेजःAC100-3000V (100V/चरण)

परीक्षण का समय:1-10 सेकंड (समायोज्य)

न्याय करने की सीमाः0.1 mA -- 20 mA

सहिष्णुताः ±2.5%

8)प्रतिरोध संतुलन

परीक्षण विधिः डीसी प्रतिरोध नमूनाकरण

परीक्षण का समयः0.1s

न्याय पद्धतिःविंडिंग के बीच डीसी प्रतिरोध के अंतर का न्याय करने के लिए अपनाई गई प्रतिशत पद्धति।

2.परीक्षा का समय

3परीक्षण वीडियो
