कार जनरेटर अल्टरनेटर स्टेटर परीक्षण मशीन गुणवत्ता विश्लेषण

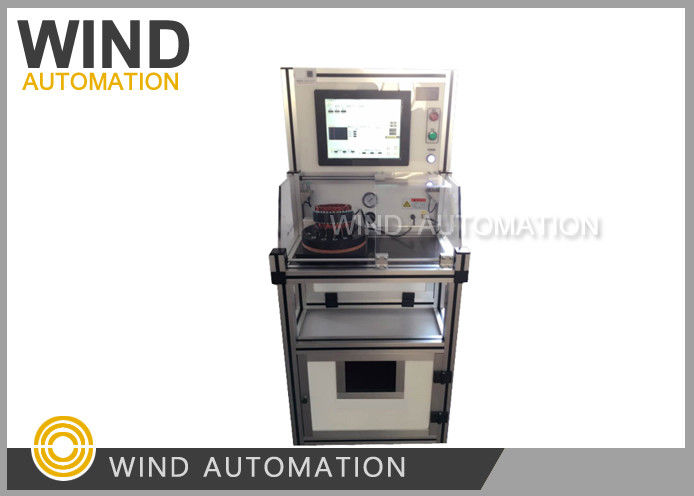

कार जनरेटर अल्टरनेटर स्टेटर परीक्षण मशीन गुणवत्ता विश्लेषण WIND-DTS-120


1लाभ

1) तेजी से clamping स्थिरता 3 टर्मिनल तारों के लिए फिट किया जा सकता है

2) Pneउमैटिक फिक्स्चर का प्रयोग व्यापक रूप से 3 टर्मिनल तारों या 6 अंत तारों के परीक्षण के लिए किया जाता है।

2.परीक्षण वस्तु: सभी परीक्षण आइटम अलग-अलग या एक साथ किए जा सकते हैं।

डीसी प्रतिरोध परीक्षण

परीक्षण सीमाः0.01W - 1000W

परीक्षण लूप:6 लूप (स्केलेबल)

सहिष्णुताः ±0.5 %

परीक्षण विधिः चार बिंदु, ऑटो परिवेश तापमान सुधार समारोह के साथ

2) प्रेरणता परीक्षण ((तीन चरण संतुलन परीक्षण सहित)

परीक्षण दायरा:10mH 500mH

परीक्षण लूप:6 लूप (स्केलेबल)

सहिष्णुताः ±2.5%

परीक्षण विधि:चार अंक

3)बदला-बदली इन्सुलेशन

पल्स उच्च वोल्टेजः 100V-3000V (100V/चरण)

पल्स पीक: 0.5msec

नमूनाकरण आवृत्तिः 1-40 एमएचजेड

परीक्षण लूप:6 लूप (स्केलेबल)

सहिष्णुताः ±2.5%

आकलन विधिः क्षेत्र अंतर आकलन (अनुवर्तकता और ऊर्जा हानि के प्रति संवेदनशील)

मानक तरंगरूप सफेद है, ठीक तरंगरूप हरा है, एनजी तरंगरूप लाल है

4)अछूता प्रतिरोध

वोल्टेजःDC500V /1000V

परीक्षण का समय:1-10 सेकंड (समायोज्य)

न्याय करने की सीमा:1-1000 मेगावाट

सहिष्णुताः ±2.5%

5)इंटरफेज इन्सुलेशन

वोल्टेजःDC500V /1000V

परीक्षण का समय:1-10 सेकंड (समायोज्य)

न्याय करने की सीमा:1-1000 मेगावाट

सहिष्णुताः ±2.5%

6)इंटरफेज हाइपो

वोल्टेजःAC100-3000V (100V/चरण)

परीक्षण का समय:1-10 सेकंड (समायोज्य)

न्याय करने की सीमाः0.1 mA -- 20 mA

सहिष्णुताः ±2.5%

7) हिपोट (आर्क डिटेक्शन के साथ)

वोल्टेजःAC100-3000V (100V/चरण)

परीक्षण का समय:1-10 सेकंड (समायोज्य)

न्याय करने की सीमाः0.1 mA -- 20 mA

सहिष्णुताः ±2.5%

8)प्रतिरोध संतुलन

परीक्षण विधिः डीसी प्रतिरोध नमूनाकरण

परीक्षण का समयः0.1s

न्याय पद्धतिःविंडिंग के बीच डीसी प्रतिरोध के अंतर का न्याय करने के लिए अपनाई गई प्रतिशत पद्धति।

3.परीक्षा का समय
