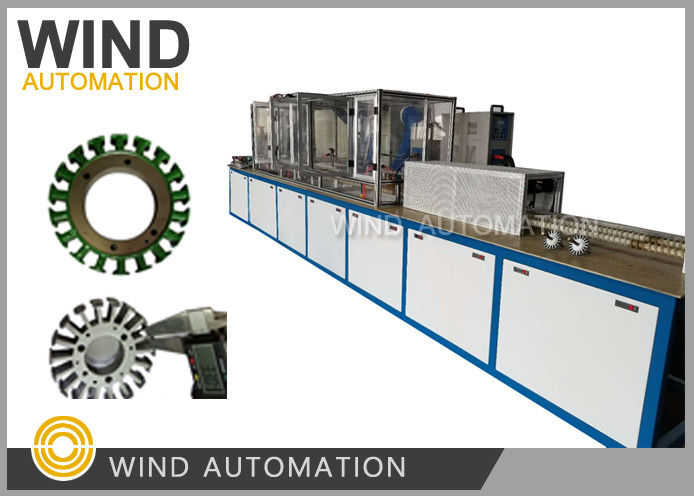

स्टेटर स्लॉट विद्युत राल कोटिंग इलेक्ट्रोस्टैटिक फ्लुइडिज़ कोटिंग सिस्टम

स्टेटर स्लॉट इलेक्ट्रिकल रेज़िन कोटिंग इलेक्ट्रोस्टैटिक फ्लुइडाइज़ कोटिंग सिस्टम विंड-जेएफ

यह स्टेटर पाउडर कोटिंग मशीन प्री-हीटिंग ज़ोन, कूलिंग ज़ोन, कोटिंग ज़ोन और क्योरिंग ज़ोन से बनी है,

इलेक्ट्रोस्टैटिक पाउडर/रेज़िन कोटिंग का व्यापक रूप से माइक्रो रोटर इंसुलेटिंग कोटिंग में उपयोग किया जाता है,

जैसे ऑटोमोटिव, मोटरसाइकिल, इलेक्ट्रिक साइकिल, खिलौना और घरेलू उपकरणों के छोटे इलेक्ट्रोमोटर।

आवेदन:

कोटिंग प्रक्रिया:

यह इलेक्ट्रोस्टैटिक पाउडर कोटिंग तीन प्रक्रियाओं में विभाजित है,

1. वे रेज़िन कोटिंग हैं,

 2. आरमोटर आर्मेचर या स्टेटर सतह के स्क्रैचिंग डिवाइस द्वारा अतिरिक्त पाउडर हटा दें,

3. क्योरिंग।

यह पाउडर कोटिंग प्रक्रिया इलेक्ट्रोस्टैटिक फ्लूइड बेड पर की जाती है, फिर स्क्रैचिंग डिवाइसपाउडर साफ करता है, खुरचने के बाद, आर्मेचर/रोटर या स्टेटर हाई-फ्रीक्वेंसी इंडक्शन हीटर से गुजरते हैंक्योरिंग के लिए, इस तरह से, पाउडर को किसी वस्तु पर लगाया जा सकता है, सब्सट्रेट से बंधा जा सकता है और coalescingएक चिकनी, निरंतर, अनिवार्य रूप से समान, मोटी कोटिंग में। रेज़िन 3एम या अक्ज़ोनोबेल का उपयोग करें जिसमें नमी-रोधी और इंसुलेटिंग आर्मेचर, रोटर, स्टेटर शामिल हैं,बस बार और अन्य मोटर पार्ट्स। इस इलेक्ट्रोस्टैटिक पाउडर कोटिंग मशीन में एक पाउडर रिकवरी रीसाइक्लिंग डिवाइस शामिल है, डिवाइस में कोटिंग डिवाइस के अनुरूप एक डस्ट सक्शन पाइप होता है, टीपाउडर सफाई उपकरण और इलेक्ट्रोस्टैटिक पाउडर कोटिंग मशीन फ्रेम में स्थित उपकरण। अलग-अलग डस्ट सक्शन पाइप कुल डस्टिंग कलेक्टिंग पाइप में केंद्रित होते हैं।कुल डस्टिंग पाइप पाउडर को साइक्लोन सेपरेटर में भेजता है, साइक्लोन सेपरेटर के ऊपर एक आउटलेट पाइप है, और निचला सिरा एक पाउडर कलेक्टिंग पाइप है जोपाउडर फीडर से जुड़ा है। तीन-चरण रीसाइक्लिंग डिवाइस के साथ, यह मशीन पाउडर या रेज़िन को पकड़ सकती है और पर्यावरण के अनुकूल हो सकती है।

पैरामीटर:

आर्मेचर/स्टेटर ओडी:  15 मिमी ~ 50 मिमी

कोर लंबाई: 8 मिमी ~ 60 मिमी

शाफ्ट लंबाई: 2 मिमी ~ 8 मिमी

आउटपुट: ग्राहक के अनुरोध पर

कोटिंग मोटाई: 0.15-0.5 मिमी समायोज्य

आर्मेचर/स्टेटर ट्रांसफर गति: 0.1-15 मीटर प्रति मिनट

3 प्रकार के स्टेटर के लिए कोटिंग समाधान प्रति दिन पीसी आउटपुट के साथ क्लाइंट के साथ मीटिंग मिनट

1. विंड-जेएफ कोटिंग पाउडर की खपत 3 ग्राम ~ 5 ग्राम प्रति पीस

2. कार्यकर्ता 4 व्यक्ति 2 लोडिंग, 2 ओवन में

3. ओडी 15.6 मिमी आउटपुट 4000 ~ 5000 पीसी

4. ओडी 76 मिमी आउटपुट 1000 पीसी ~ 1500 पीसी प्रति दिन

पाउडर की खपत लगभग 15 ग्राम ~ 20 ग्राम

5. ओडी 35 मिमी आउटपुट 4000 पीसी,

6 ~ 8 ग्राम ओवन प्री-हीटिंग और पोस्ट क्योरिंग, इसलिए अंदर की तरफ 0.2 मिमी से 0.25 मिमी, बाहर की तरफ 0.3 मिमी से 0.35 मिमी
